JM-DNT-PN 使用手冊

1.1產品功能

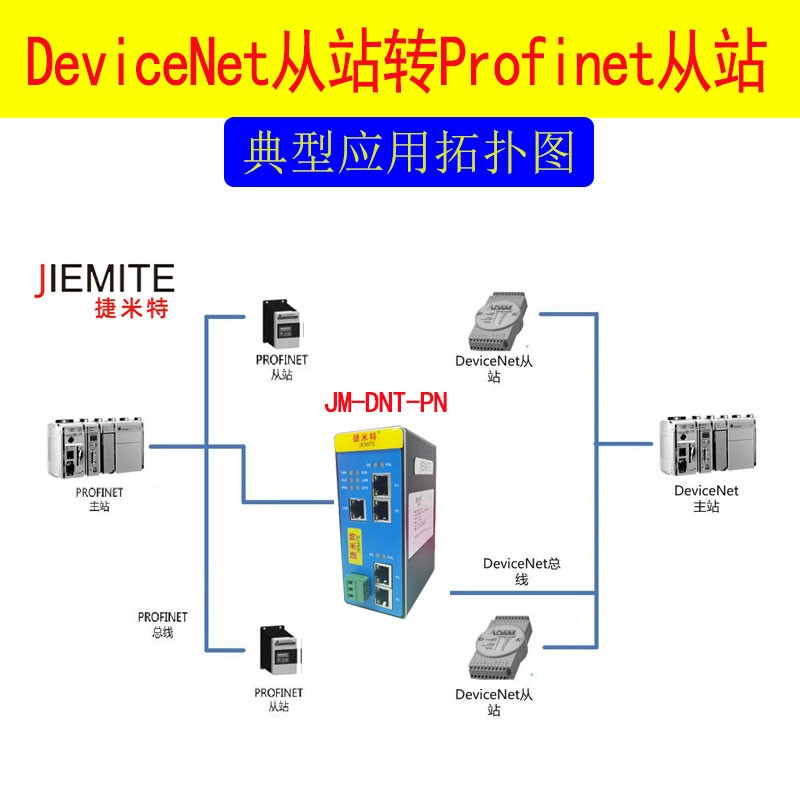

JM-DNT-PN 是自主研發的一款 PROFINET 從站功能的通訊網關。該產品主要功能是將 PROFINET 網絡和 DeviceNet 網絡連接起來。

本網關連接到 PROFINET 總線中做為從站使用，連接到 DeviceNet 總線中做為從站使用。

1.2技術參數

網關做為PROFINET網絡的DeviceNET設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX， MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
適應PROFINET V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。
DeviceNet接口為從站，支持poll掃描 ● 支持的波特率：125K, 250K, 500K ● DeviceNet網絡總線供電 ● DeviceNet最大輸入輸出長度：各128bytes
DeviceNet站地址：0-63，一個網絡，包括主站在內，最多接64個節點
供電：24VDC(±5％)，最大功率3.5W
工作環境溫度：-25～55℃，濕度≤95%
外形尺寸：50mm（寬）×125mm（高）×90mm（厚）
安裝方式：35mm導軌
防護等級：IP20
大約重量：500g。

2.產品外觀

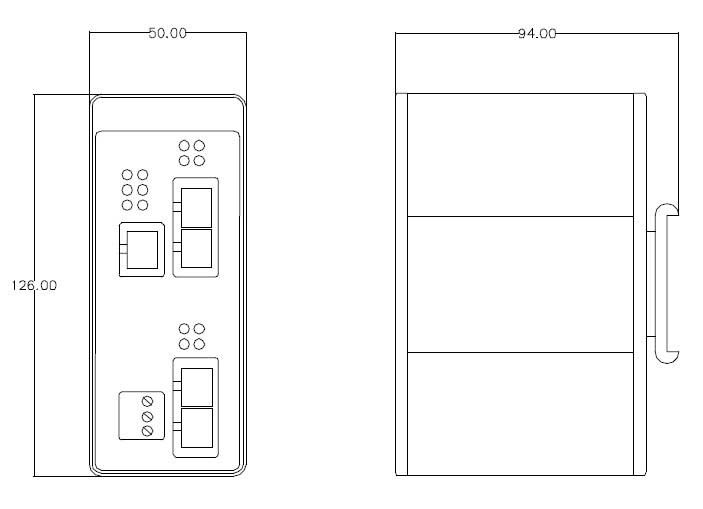

2.1產品尺寸圖

2.2端子說明

3PIN 端子 L+：電源 24V

3PIN 端子 M：電源 0V

3PIN 端子 PE：保護地

網口 LAN：網關下載口，本產品不使用

網口 P1 和 P2 接口：PROFINET 接口

5PIN 端子 0V：供電電源 0V

5PIN 端子 L： CAN總線L信號線

5PIN 端子 PE：保護地

5PIN 端子 H： CAN總線H信號線

5PIN 端子 24V：供電電源24V

2.3 指示燈說明

表1.1-1 各指示燈說明

	PWR	OK	FAL	MS	NS
亮	電源接通	PROFINET 通訊正常	PROFINET 通訊異常	DEVICENET 模塊狀態	DEVICENET 總線狀態
滅	--------	--------	--------	--------	--------
閃	--------	--------	--------	--------	--------

表1.1-2 MS 指示燈說明

指示燈狀態		含義
滅		模塊未供電
綠色常亮		工作正常
綠色閃爍		未正確配置或處于波特率偵聽
紅色閃爍		可恢復的故障
紅色常亮		不可恢復的故障
紅綠閃爍		正進行自檢

表1.1-3 NS 指示燈說明

指示燈狀態	含義
滅	DeviceNet總線未供電
綠色閃爍	設備已在線但未建立連接
綠色常亮	設備在線建立了連接
紅色閃爍	連接超時
紅色常亮	檢測到無法恢復的故障，不能進行通訊，例如地址重復

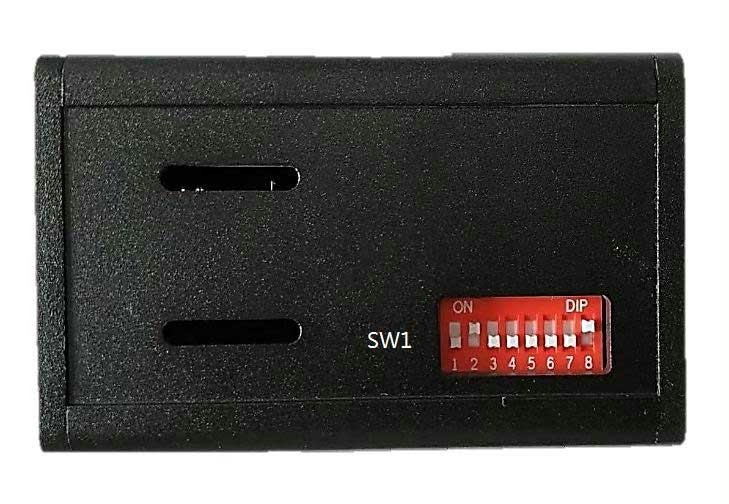

2.4撥碼說明

標識	撥位	定義
SW1	Bit1~Bit8	預留，全部撥到 OFF

3. 硬件電氣規范

3.1電氣參數

◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

◆ 工作環境：-25～55℃，濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm 導軌

◆ 重量：500g

3.2 PROFINET 的電氣連接

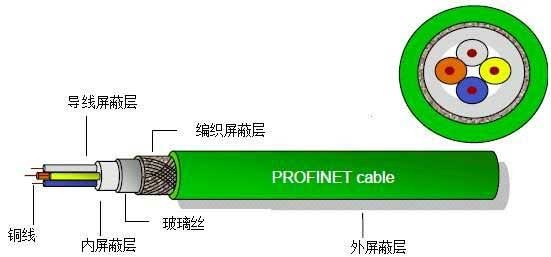

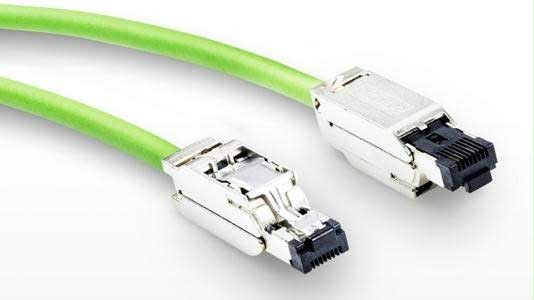

PROFINET 采用標準 4 芯屏蔽電纜。建議用戶使用標準 PROFINET 插頭及標準 PROFINET 電纜。有關 PROFINET 安裝規范請用戶參照有關 PROFINET 技術標準。

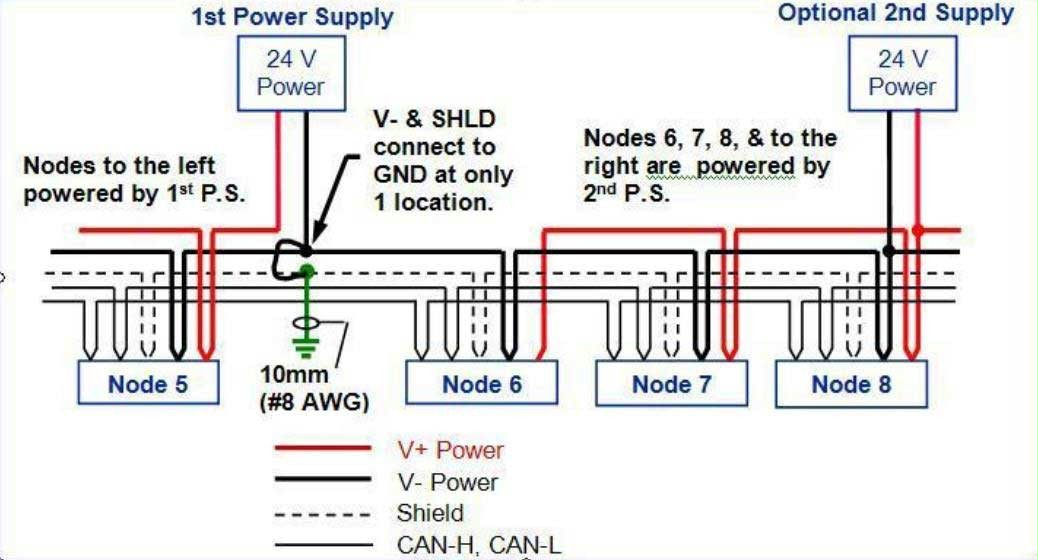

3.3 DEVICENET 的電氣連接

DeviceNet 使用控制器局域網絡（CAN）為其數據鏈路層。CAN 是一種差動的串列總線，其低成本及高干擾性為其優點。

4.協議及數據轉換

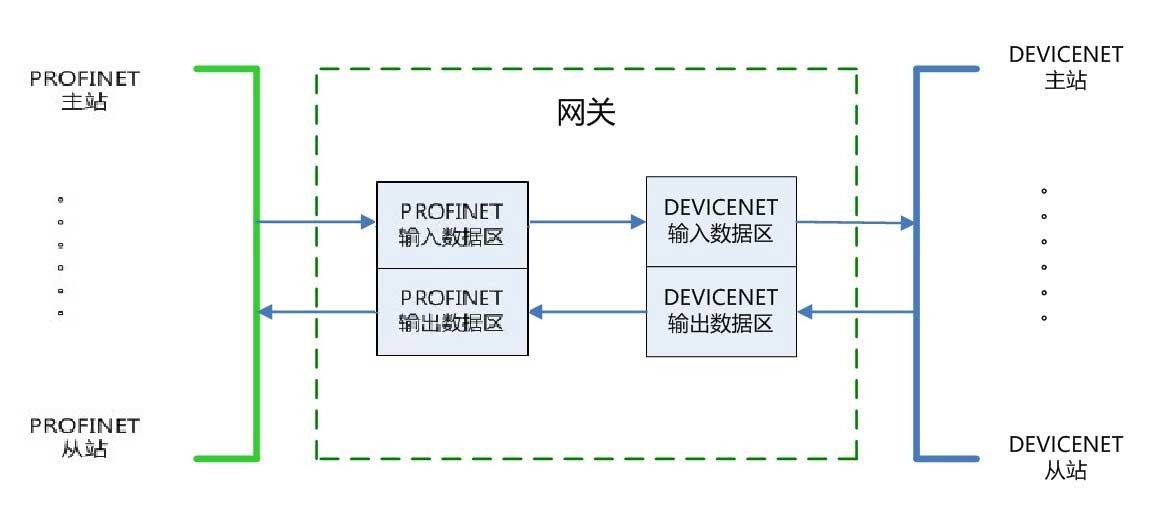

4.1協議轉換原理

網關分別從 ETHERNET/IP 一側和 DEVICENET 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。

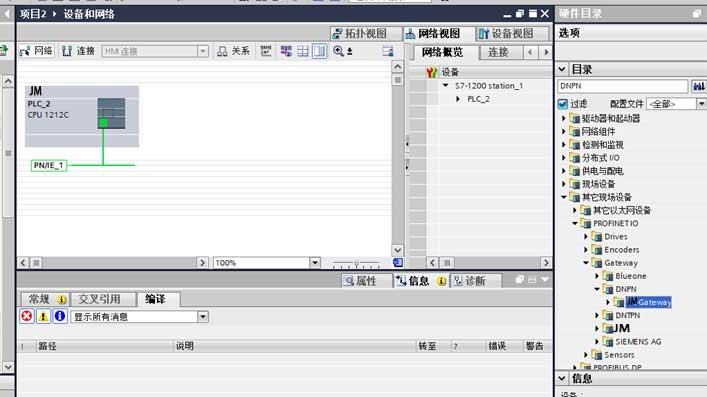

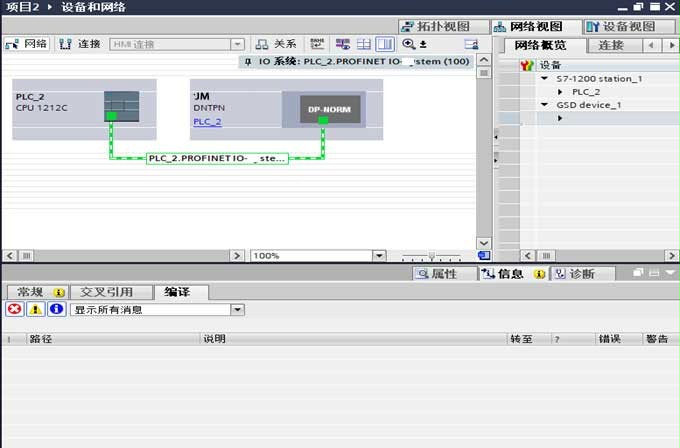

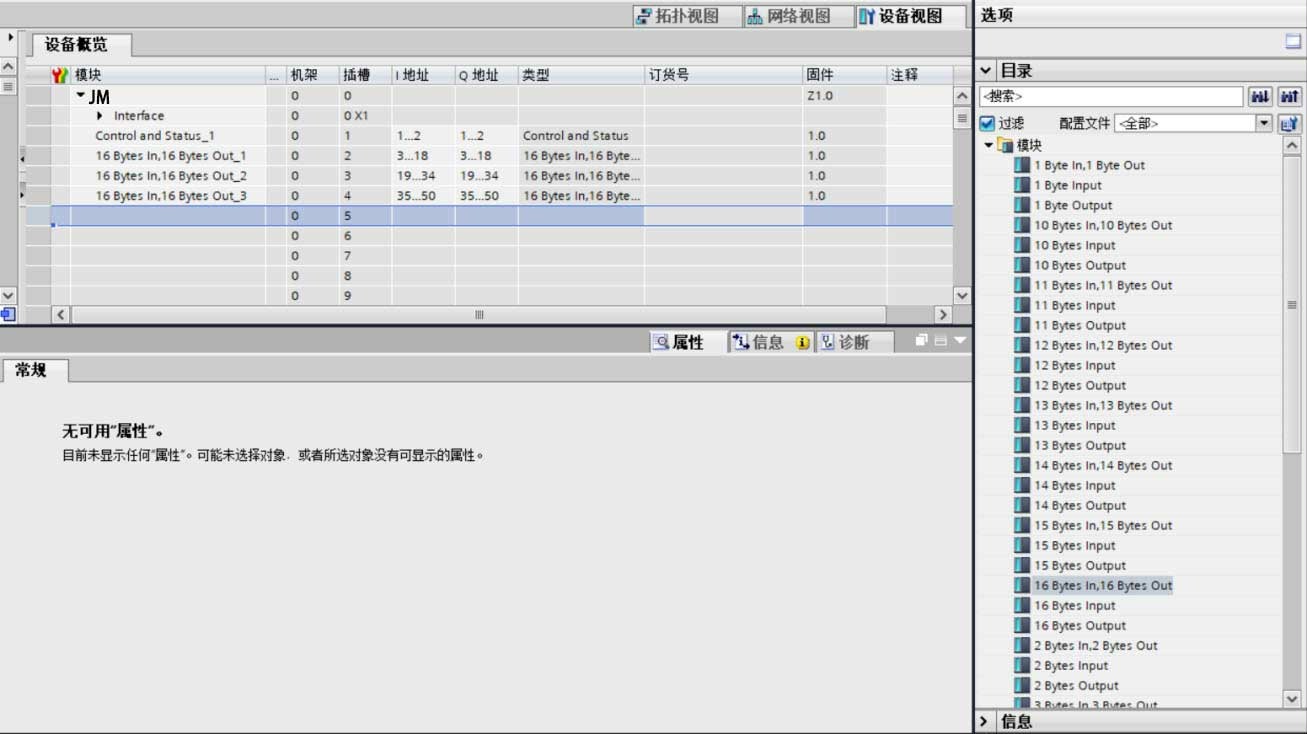

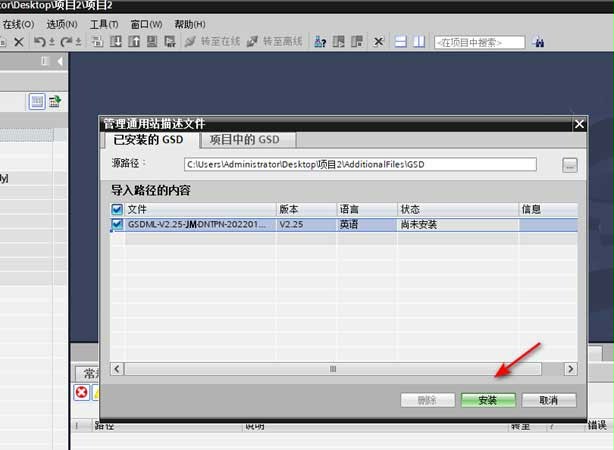

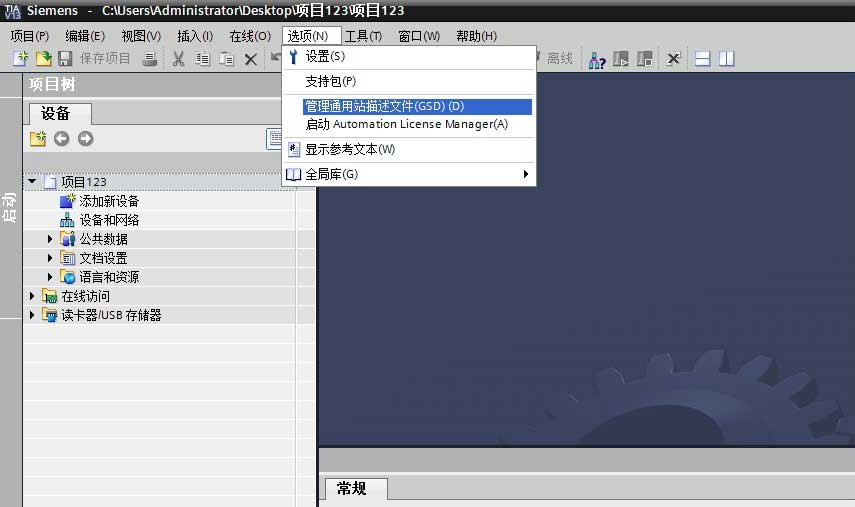

4.2 PROFINET 協議介紹

PROFINET 由 PROFIBUS 國際組織（PROFIBUS International，PI）推出，是新一代基于工業以太網技術的自動化總線標準。

PROFINET 為自動化通信領域提供了一個完整的網絡解決方案，囊括了諸如實時以太網、運動控制、分布式自動化、故障安全以及網絡安全等當前自動化領域的熱點話題，并且，作為跨供應商的技術，可以完全兼容工業以太網和現有的現場總線（如 PROFIBUS ）技術，保護現有投資。

PROFINET 網絡中的每個模組都有以下的三個位址：

MAC 位址。
IP 地址。
設備名稱，是在整個網絡組態中對模組定義的邏輯名稱。

由于 PROFINET 使用 TCP/IP ，會用到 MAC 位址及 IP 地址，但若一設備更換為其他設備，其 MAC 地址會變動，而 IP 地址是動態定址下的結果，為了讓網絡上的某一設備有固定的名稱，因此會使用設備名稱。

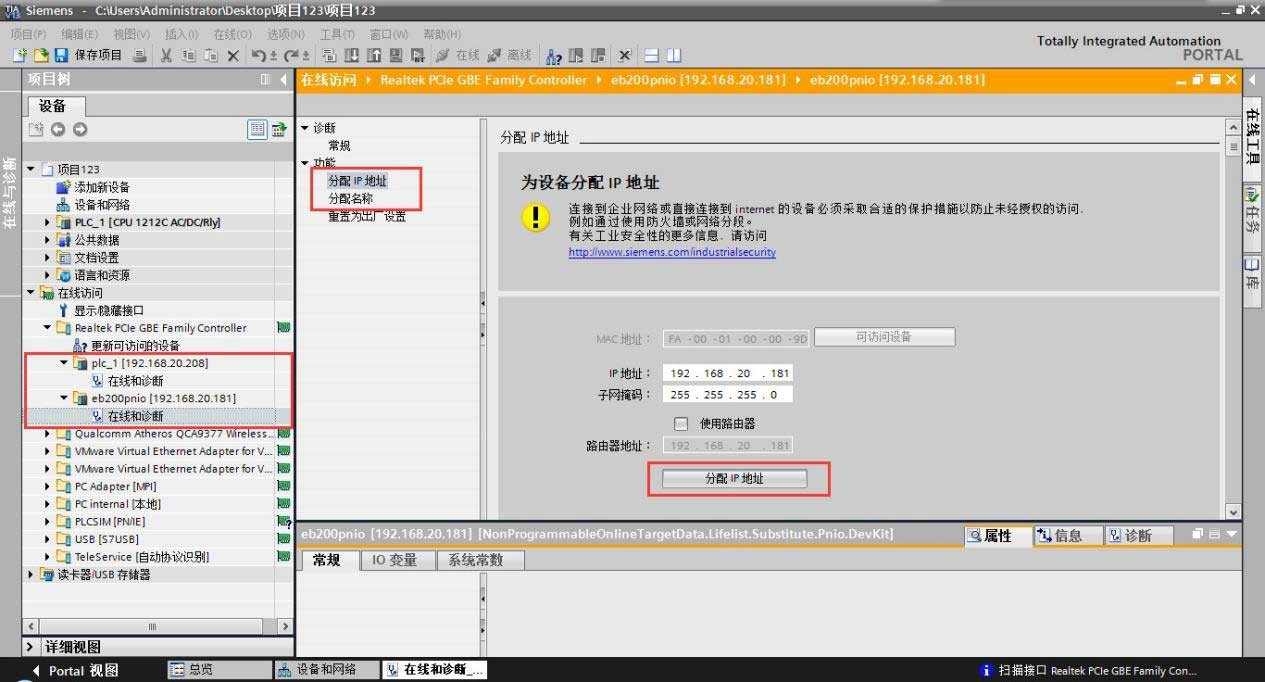

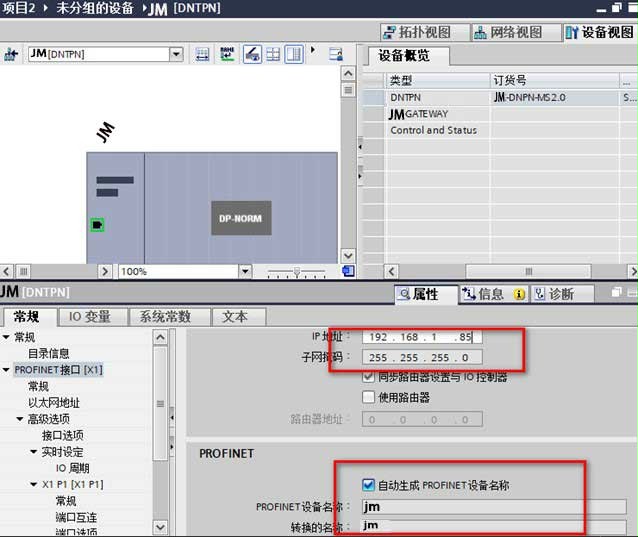

為了分配 IP 地址、子網絡遮罩及預設閘道，定義了以下的二種方式：

DCP(協定)（發現和配置協定）。

DHCP （動態主機設定協定）。

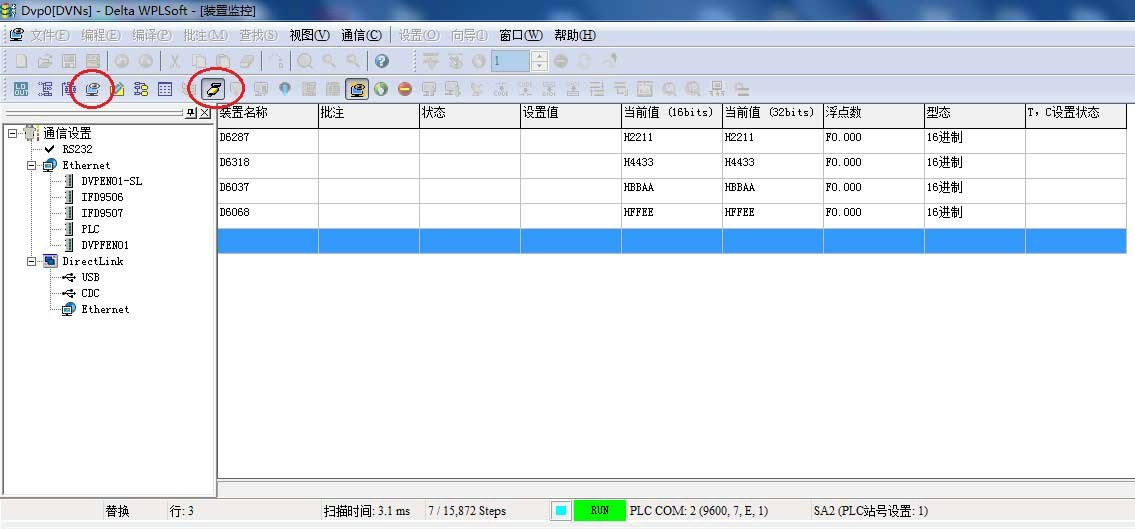

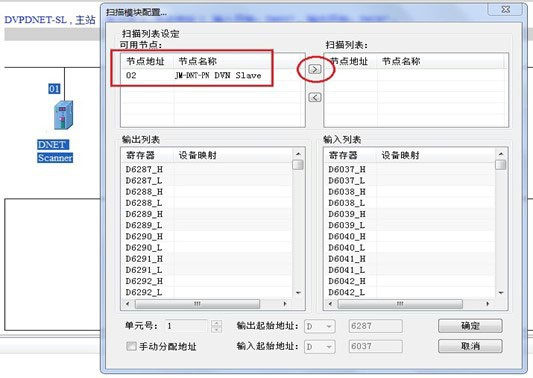

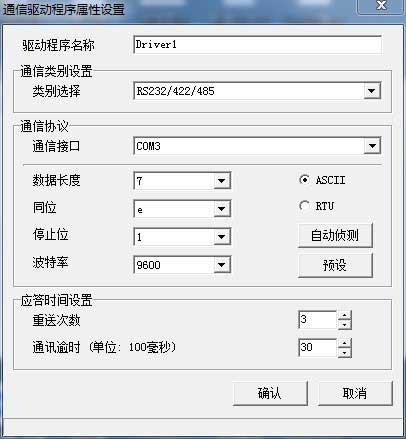

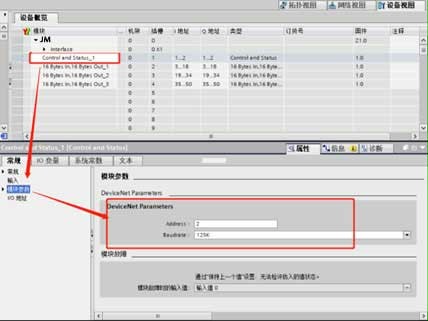

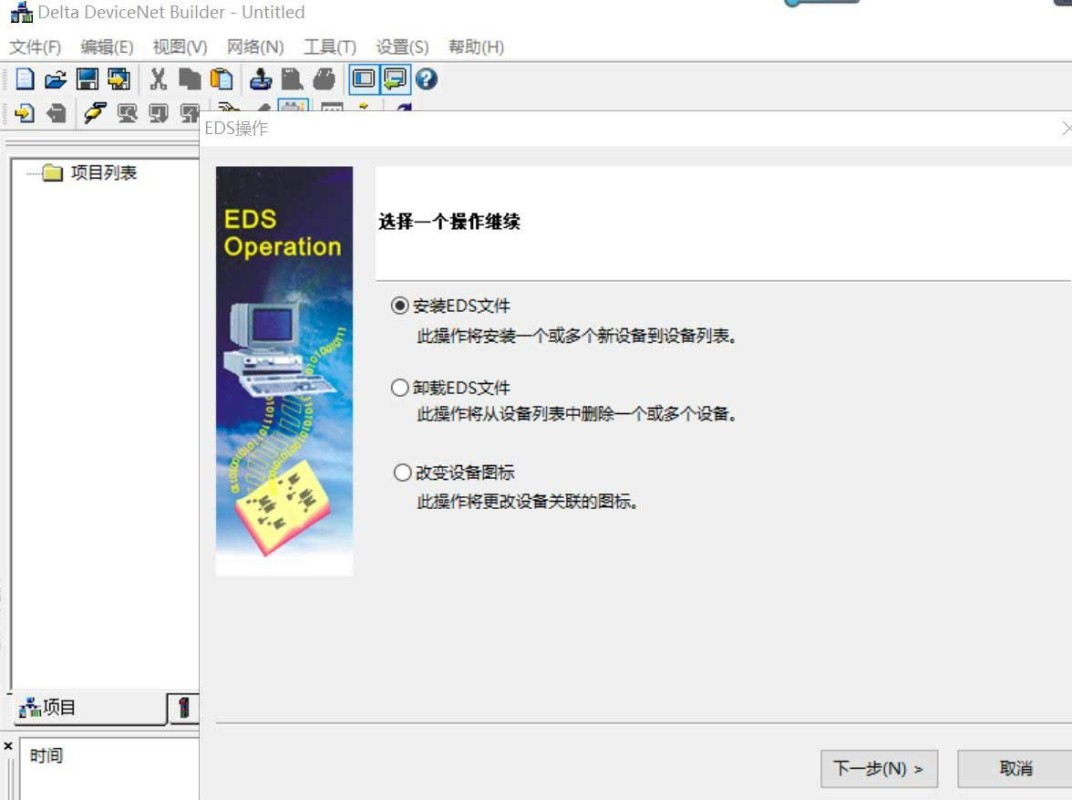

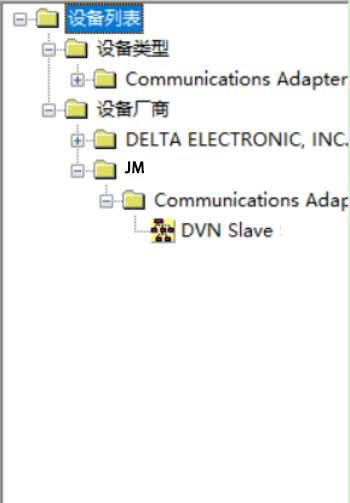

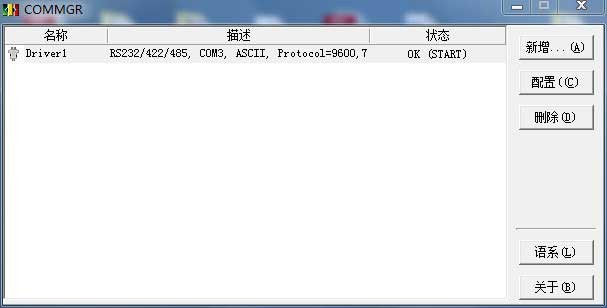

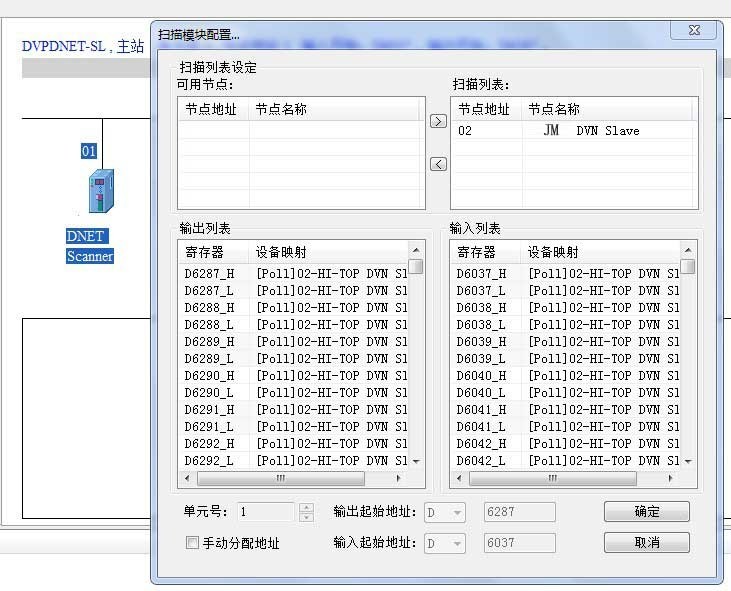

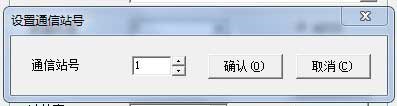

4.3 DEVICENET 協議介紹

DeviceNet 是一種用在自動化技術的現場總線標準，由美國的 Allen -Bradley 公司在 1994 年開發。DeviceNet 使用控制器局域網絡（CAN）為其底層的通訊協定，其應用層有針對不同設備所定義的行規（profile）。主要的應用包括資訊交換、安全設備及大型控制系統。

DeviceNet 網絡使用干線（trunkline）-分支線（dropline）的網絡拓撲，允許在網絡中使用分接頭，一方面簡化配線及存取網絡。而且要從網絡中加入或移除設備都相當簡單，減少生產線停機及除錯的時間，提高網絡的靈活性。

DeviceNet 提供 125 kbit/s、250 kbit/s 及 500 kbit/s 三種不同的資料傳輸速度。依使用的通訊線種類不同，DeviceNet 允許的通訊線長度也有所不同，若使用圓的粗電纜，通訊線長度最長可以到 500 米，一般的圓電纜長度可以到 100 米，扁平型的電纜在比特率 125 kbit/s 時可以到 380 米，500 kbit/s 時則只能到75 米。
