EtherNet/IP轉ProfiNet協議轉換網關實現西門子1500PLC與Alicat流量計的通訊配置案例
一、案例背景
在汽車涂裝線的生產流程里，靜電噴涂工藝對壓縮空氣流量的穩定性有著極高要求。然而原系統中，Alicat流量計與西門子PLC由于協議不同，無法實現聯動控制。這一問題導致在靜電噴涂過程中，壓縮空氣流量難以精準調控，涂料浪費現象嚴重，浪費率高達8%。 為解決該問題，引入了JM-EIPM-PN網關。借助此網關，成功完成了供氣系統與西門子PLC的深度集成，實現了EtherNet/IP轉ProfiNet的通訊。自此，供氣系統與PLC之間的數據傳輸與指令交互順暢無阻，極大提升了壓縮空氣流量的控制精度。
二、設備連接與配置

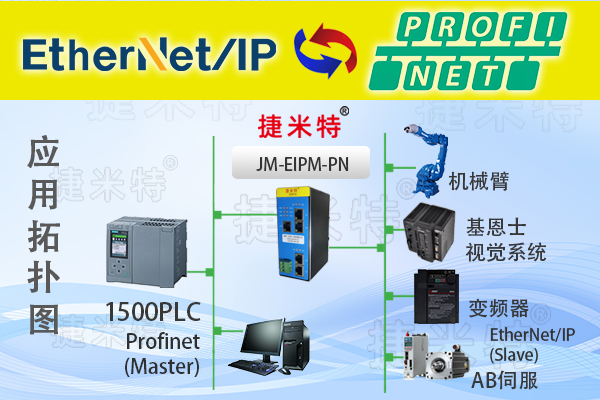

設備配置：
· EtherNet/IP從站：AlicatMC-2000SLPM質量流量計（不銹鋼材質，防護等級IP67）
· ProfiNet主站：西門子S7-1500PLC（CPU1511-1PN）

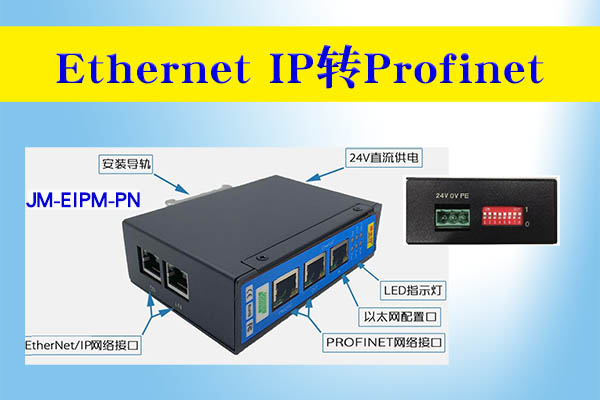

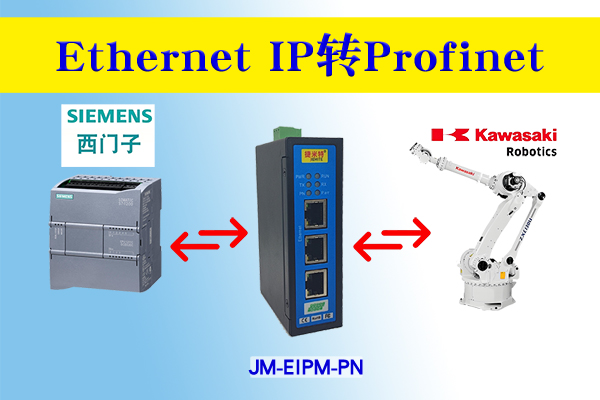

· 協議轉換網關：捷米特JM-EIPM-PN
三、系統設計與配置
硬件部署：
· 網關與Alicat流量計采用防水型連接器，部署于噴涂車間現場
· ProfiNet網絡使用屏蔽雙絞線，支持100Mbps高速通信
參數配置：
1. EtherNet/IP參數：
o 啟用Alicat流量計的安全通信模式（TLS1.2加密）
o 映射累積流量（寄存器40004）、報警代碼（40005）
2. ProfiNet參數：
o 在PLC中創建結構化數據類型（UDT_Alicat），關聯網關輸入/輸出區域
o 配置IRT同步模式，通信周期5ms
3.核心功能
· 實時流量補償：
o 西門子PLC通過網關獲取Alicat流量計的溫度、壓力數據，自動補償空氣密度，確保噴涂流量恒定
o 支持多段供氣曲線編程，適配不同車型需求
· 設備健康管理：
o 建立流量計膜片壽命預測模型，通過網關數據提前預警維護
o 累計流量超閾值時自動生成維護工單并推送至MES
· 能源管理系統：
o 實時監控空壓機能耗，通過AI算法優化供氣壓力，降低空載損耗
4.項目成果
· 涂料成本降低：浪費率從8%降至3.5%，單條產線年節約成本280萬元
· 工藝一致性提升：膜厚均勻性從±15μm提升至±8μm，減少返工率40%
· 智能化升級：支持5G遠程監控，故障響應時間從2小時縮短至15分鐘
四、總結
捷米特ProfiNet轉EtherNet/IP協議轉換網關在新能源、汽車、半導體等戰略新興產業的成功應用，驗證了其在工業互聯網建設中的關鍵作用。通過協議轉換技術，不僅解決了異構設備互聯難題，更為AI算法、數字孿生等創新應用提供了數據基礎。隨著工業4.0的深入推進，這類協議轉換設備將成為企業實現智能化、綠色化轉型的重要基礎設施。
（具體內容配置過程及其他相關咨詢可聯系楊工。）
