一、案例背景
在新能源汽車產業迅猛發展的大背景下，電池生產的效率與質量成為企業的核心競爭力。某新能源汽車電池制造企業的生產線里，西門子S7 - 1200 PLC作為ProfiNet協議主站，承擔著整體生產調度與控制的重任。然而，部分設備采用的是CANopen協議的匯川MD605A變頻器，協議的不兼容致使生產線上信息傳遞嚴重受阻，進而對生產效率和產品質量產生了不利影響。為化解這一難題，企業引入了捷米特JM-PN- COP協議轉換網關。該網關成功攻克了CANopen轉ProfiNet的協議轉換難關，為生產線的高效運行提供了有力保障。
二、設備連接與配置
· ProfiNet協議主站：西門子S7-1200PLC（CPU1215CDC/DC/DC），具備強大的邏輯運算和控制能力，負責整個生產線的流程控制和數據處理。
· CANopen協議從站：匯川MD605A變頻器，用于精確控制電池生產設備的電機轉速，確保生產過程的穩定性和精度。
· 協議轉換網關：捷米特JM-PN-COP，實現CANopen協議與ProfiNet協議的無縫轉換，使不同協議的設備能夠相互通信。
系統架構與配置

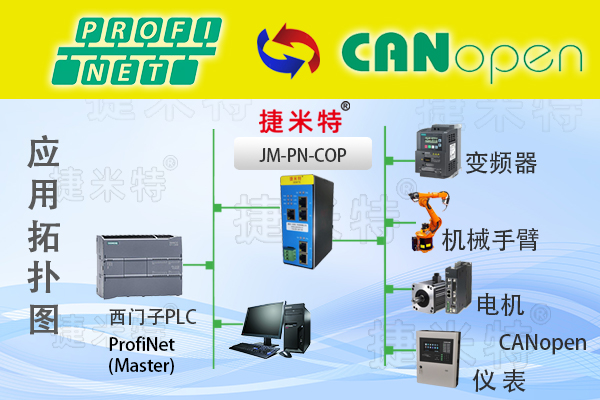

· 硬件連接：將捷米特ProfiNet轉CANopen網關的CANopen接口通過CAN總線與匯川MD605A變頻器相連，ProfiNet接口通過以太網與西門子S7-1200PLC相連。同時，為網關提供穩定的24V直流電源。
· 參數配置：在西門子TIAPortal軟件中對S7-1200PLC進行編程和配置，添加捷米特JM-PN-COP網關的GSD文件，設置網關的IP地址和通信參數。在網關的配置軟件中，對CANopen側的通信參數進行設置，包括波特率、節點ID等，確保與匯川MD605A變頻器的參數一致。同時，進行數據映射，將CANopen設備的數據映射到ProfiNet主站的相應數據塊中。
三、系統設計與配置
· 實時數據采集與監控：西門子S7-1200PLC通過捷米特JM-PN-COP網關實時采集匯川MD605A變頻器的運行數據，如電機轉速、電流、溫度等，并將這些數據顯示在HMI（人機界面）上，方便操作人員實時監控設備的運行狀態。
· 遠程控制：操作人員可以在HMI上通過西門子S7-1200PLC和捷米特JM-PN-COP網關對匯川MD605A變頻器進行遠程控制，如啟動、停止、調速等操作，提高了生產的靈活性和效率。
· 故障診斷與報警：當匯川MD605A變頻器出現故障時，其故障信息會通過CANopen協議傳輸?shù)浇菝滋豃M-PN-COP網關，再由網關轉換為ProfiNet協議發送給西門子S7-1200PLC。PLC根據預設的報警規則，在HMI上發出報警信息，并記錄故障代碼和時間，方便維修人員及時排查和解決故障。
四、實施效果
在使用了捷米特ProfiNet轉CANopen協議轉換網關之后有以下顯著提升：
· 生產效率提升：通過實現不同協議設備的通信和協同工作，生產線的運行更加流暢，生產節拍從原來的每分鐘8個產品提高到每分鐘10個產品，生產效率提升了25%。
· 產品質量提高：由于匯川MD605A變頻器的精確控制和實時監控，電池生產過程中的次品率從原來的3%降低到1%，產品質量得到了顯著提高。
· 維護成本降低：故障診斷和報警功能的實現，使維修人員能夠快速定位和解決故障，減少了設備的停機時間，降低了維護成本。同時，遠程控制功能也減少了操作人員的現場操作時間，提高了工作
· （具體內容配置過程及其他相關咨詢可聯系楊工。）
