EtherCAT總線通訊及應用場景
EtherCAT是基于以太網的高性能現場總線通訊協議。采用主從架構，主站管理網絡，從站執行指令。其基于標準以太網物理層與鏈路層，用普通電纜與設備，傳輸率100Mbps。數據傳輸獨特，幀經從站時快速讀寫數據后轉發，延遲低。支持線形、樹形等多樣拓撲。引入分布式時鐘，同步精度達亞微秒級。通信周期短，能快速更新數據。它是開放標準，不同廠商設備可兼容互操作，在運動控制、工廠自動化等對實時性要求高的領域應用廣泛。
1. 運動控制領域：在工業機器人中，EtherCAT可實現多軸伺服電機的高精度同步控制，使機器人能夠快速、準確地完成各種復雜動作，如汽車制造中機器人的焊接、裝配等操作。在數控機床方面，它能精確控制機床各軸的運動，保證加工精度和表面質量，提高生產效率。例如龍門加工中心，通過EtherCAT實現多個軸的協同運動，完成大型工件的高精度加工。

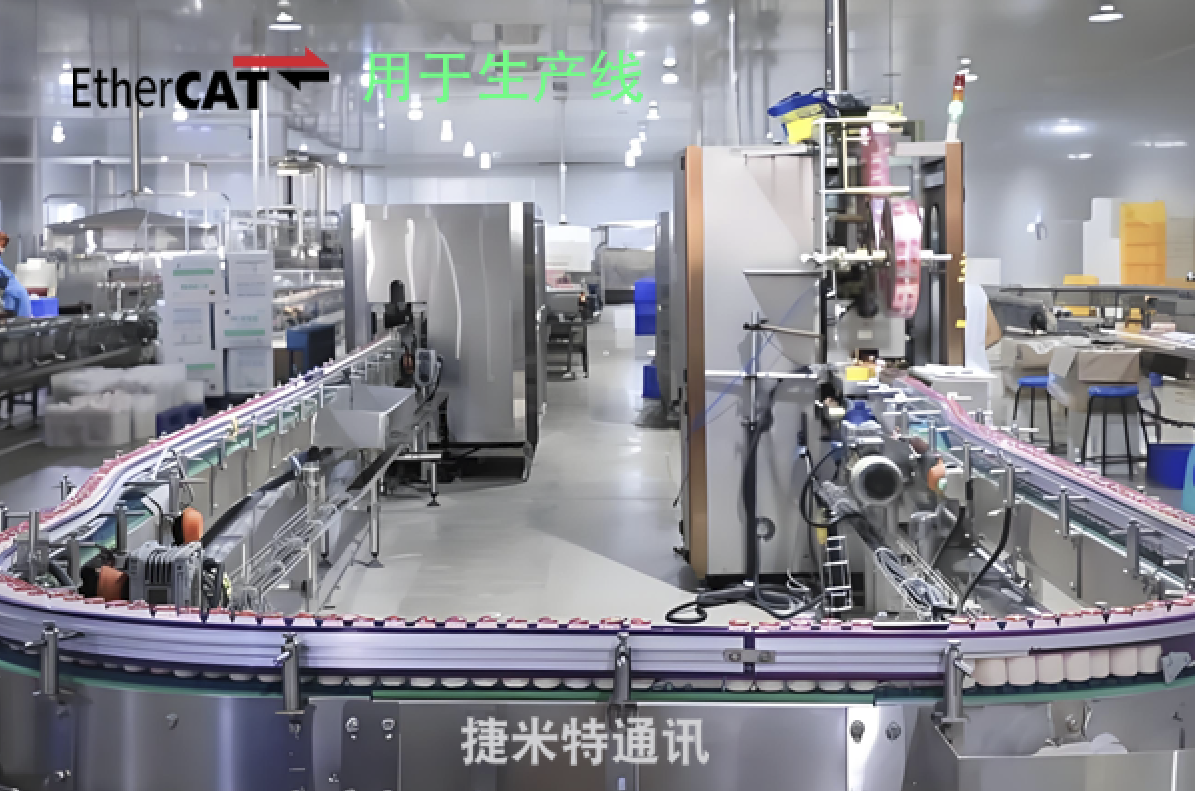

2. 工廠自動化生產線：如電子制造生產線，EtherCAT可以連接生產線上的各種設備，包括貼片機、插件機、檢測設備等，實現設備之間的快速數據交換和協同工作，實時監控生產過程，提高生產的自動化程度和生產效率。在汽車裝配生產線上，也能實現不同工位設備之間的高效通信，確保汽車零部件的準確裝配。
3. 過程自動化行業：在化工、電力、制藥等行業中，EtherCAT 用于連接傳感器（如溫度、壓力、流量傳感器等）、執行器（如閥門、泵等）和控制器，實現對生產過程的精確控制和實時監測。例如在化工生產中，通過EtherCAT快速采集各種工藝參數，并及時調整控制策略，保證生產過程的穩定和安全。
4. 包裝與印刷機械：在包裝機械中，EtherCAT能夠?qū)崿F(xiàn)送料、包裝、封口等多個環節的精確同步控制，保證包裝質量和生產速度。在印刷機械方面，可實現印刷滾筒的精確同步轉動，確保印刷圖案的套準精度，提高印刷質量和效率。
5. 樓宇自動化系統：用于連接樓宇內的照明系統、暖通空調系統、安防系統等設備。通過 EtherCAT 可以實現這些設備的智能化管理和集中控制，實現節能運行和提高舒適度。例如，根據環境溫度和人員活動情況自動調節空調的運行狀態，或者實現照明系統的智能調光控制。
6. 物流與倉儲自動化：在自動化倉庫和物流分揀系統中，EtherCAT可連接堆垛機、輸送帶、分揀設備等，實現貨物的快速存儲、搬運和分揀。通過實時監控和精確控制，提高物流系統的運行效率和準確性。
EtherCAT從站網關介紹
EtherCAT從站轉EtherCAT從站 即JM-ECAT-ECAT
EtherCAT從站轉ProfiNet從站 即JM-ECAT-PN
EtherCAT從站Profibus DP從站即JM-DP-ECT
EtherCAT從站轉Profibus DP主站即JM-DPM-ECT
EtherCAT從站轉CC-Link IE FB從站即JM-ECT-CCLKIE
EtherCAT從站轉Modbus RTU主站即JM-ECT-RTU
EtherCAT從站轉RS232/RS485即JM-ECT- RS232/485
EtherCAT從站轉DeviceNet從站即JM-ECT- DNT
EtherCAT從站轉Modbus TCP即JM-ECT- TCP
EtherCAT從站轉CAN即JM-ECT- CAN
EtherCAT從站轉CANopen 即JM-ECT- COP
EtherCAT從站轉EtherNet/IP 從站即JM-EIP-ECAT
EtherCAT從站轉CC-Link從站即JM-ECT-CCLK
EtherCAT從站轉EtherNet/IP主站即JM-EIPM-ECT
EtherCAT從站轉CC-Link IE FB主站即JM-ECT-CCLKIEM
EtherCAT主站網關介紹
EtherCAT主站轉ProfiNet從站 即JM-ECTM-PN
EtherCAT主站轉ModbusTCP從站 即JM-ECTM-TCP
EtherCAT主站轉EtherNet/IP從站即JM-ECTM-EIP
EtherCAT主站轉CC-Link IE FB從站即JM-ECTM-CCLKIE
DeviceNet主站轉EtherCAT從站即JM-DNTM-ECT
EtherCAT主站轉Modbus RTU即JM-ECTM-RTU
