一、案例背景
案例二：捷米特JM-ECAT-PN網關在智能汽車總裝線中的異構網絡整合
一、項目背景與行業痛點

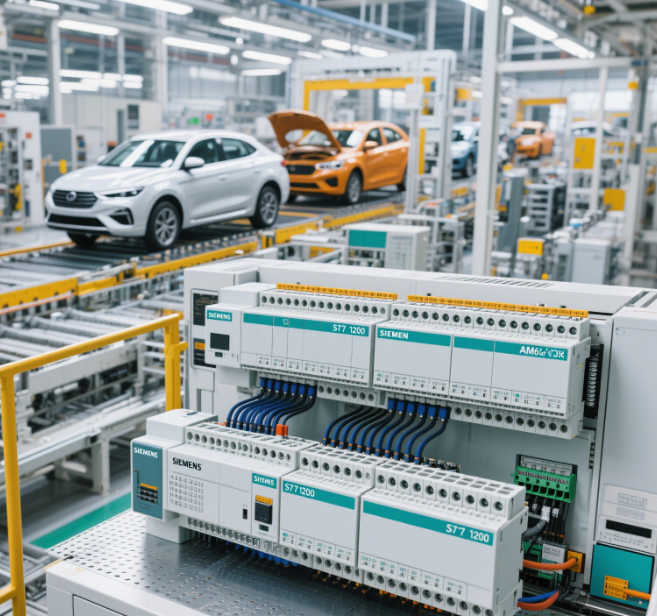

某合資車企新建的智能總裝車間采用“模塊化柔性生產”理念，需同時兼容燃油車、純電車、混動車的混流裝配。產線中既有基于EtherCAT的匯川伺服驅動系統（AM500系列），也有西門子S7-1200PLC控制的ProfiNet輸送線。協議差異導致設備間協同效率低下，人工干預頻繁。為解決此問題從，采用捷米特ProfiNet轉EtherCAT協議轉換網關以此解決現場的沖突問題。
二、系統架構與設備選型
1. 核心設備清單
o EtherCAT主站：匯川AM500-3224型PLC，支持127個EtherCAT從站，集成雙網口實現環網冗余。
o ProfiNet主站：西門子S7-1215CDC/DC/DC型PLC，搭載CM1243-5通信模塊，支持OPCUA協議。
o 協議轉換網關：捷米特EtherCAT轉ProfiNet協議轉換網關，支持SMSynchronous同步模式，數據更新周期≤1ms。
o 執行設備：匯川IS620N伺服驅動器（EtherCAT從站）、西門子SIMATICIPC427D工業電腦（ProfiNet客戶端）。

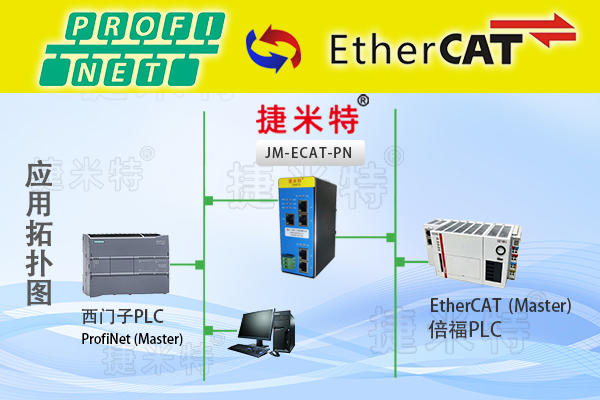

2. 網絡拓?fù)湓O(shè)計
o EtherCAT子網：AM500通過EtherCAT總線連接24臺伺服驅動器，控制底盤擰緊槍、車門裝配機械臂等設備。
o ProfiNet子網：S7-1215C通過工業交換機連接JM-ECAT-PN網關及輸送線IO模塊，采用星型拓?fù)洹?/SPAN>
o 協議轉換層：JM-ECAT-PN作為EtherCAT從站接入AM500，同時作為ProfiNet從站接入S7-1215C，實現雙向數據映射。
三、實施過程與技術細節
1. 硬件連接與供電
o 網關EtherCAT端口通過M12連接器直連AM500的X2端口，ProfiNet端口接入西門子SCALANCEX204-2交換機。
o 電源采用明緯S-350-24型開關電源，紋波抑制比≤1%，確保工業環境穩定性。
2. 軟件配置步驟
o 匯川AM500端：
o 使用InoProShopV1.7.3創建工程，配置EtherCAT主站參數，掃描并綁定IS620N驅動器的PDO映射。
o 定義數據塊DB10（輸入512字節）和DB11（輸出512字節），分別對應設備狀態和控制指令。
o 西門子S7-1215C端：
o 在TIAPortalV17中導入JM-ECAT-PN的GSD文件，創建ProfiNetIO設備，分配IP地址192.168.2.100。
o 配置輸入輸出數據長度各1440字節，將DB20.DBX0.0-1439.7映射至網關的ProfiNet接口。
o JM-ECAT-PN配置：
o 通過ECSP-EtherCAT軟件設置EtherCAT從站地址為0x02，綁定匯川AM500的DB10/DB11。
o 在ProfiNet側設置設備名稱"ECAT_PN_GW2"，映射西門子DB20的前512字節到EtherCAT輸出，后512字節到輸入。
3. 功能驗證與優化
o 同步性測試：啟用JM-ECAT-PN的IEEE1588精確時間協議，實現EtherCAT與ProfiNet設備的納秒級同步。
o 故障診斷：通過西門子HMI畫面實時監控網關狀態（如PN指示燈常亮、ECT指示燈綠色閃爍）。
四、應用效果與行業價值
1. 生產柔性增強
o 車型切換時間從30分鐘縮短至5分鐘，支持8種車型混流生產。
o 伺服系統響應時間≤50μs，滿足高精度裝配需求（如車門間隙控制±0.1mm）。
2. 成本節約
o 減少PLC硬件投資約60萬元（替代原方案中的3臺S7-1500）。
o 能耗降低15%，通過JM-ECAT-PN的能源管理功能實現伺服驅動器動態休眠。
3. 技術前瞻性
o 支持?jǐn)?shù)字孿生：通過OPCUA接口將實時數據傳輸至Unity3D數字工廠模型，實現虛擬調試。
o 兼容邊緣計算：西門子SIMATICIPC427D運行MindSphere邊緣計算盒子，實現預測性維護。
五、總結與推廣建議
該方案通過捷米特EtherCAT轉ProfiNet協議轉換網關實現了EtherCAT高速控制與ProfiNet靈活組網的完美結合，特別適用于汽車總裝、家電柔性制造等場景。建議在以下領域推廣：
· 新能源汽車總裝線：整合EtherCAT底盤擰緊設備與ProfiNet物流AGV系統。
· 智能倉儲分揀線：連接EtherCAT分揀機器人與ProfiNetWMS系統。
· 食品飲料柔性產線：集成EtherCAT灌裝機與ProfiNetMES系統。
· 具體內容配置過程及其他相關咨詢可聯系楊工。
