ProfibusDP協議：

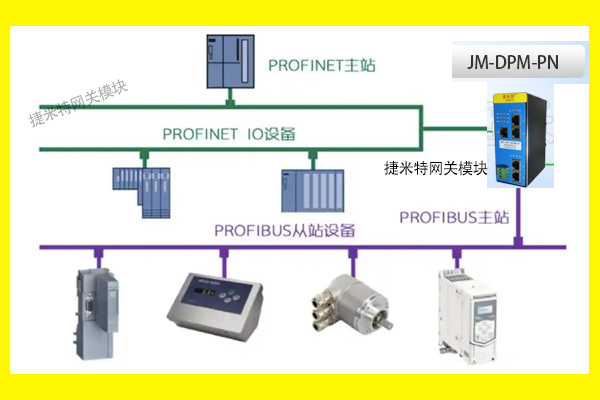

· 案例背景：在一家汽車制造工廠的生產線上，有大量的ProfibusDP傳感器用于監測生產過程中的各種參數，如車身焊接點的溫度、零部件的位置精度等。工廠新引入了一套基于西門子PLC的Profinet控制系統，需要將這些ProfibusDP傳感器的數據接入新系統，以實現生產過程的統一監控和管理。借網關模塊實現ProfibusDP轉Profinet。
通信速率要求
· ProfibusDP網絡的通信速率需支持9.6kbps-12Mbps之間的可配置設置，以適應不同傳感器的通信需求。
· Profinet網絡的通信速率需滿足至少100Mbps的傳輸速度，確保傳感器數據能夠快速、準確地傳輸?shù)娇刂葡到y(tǒng)。
·

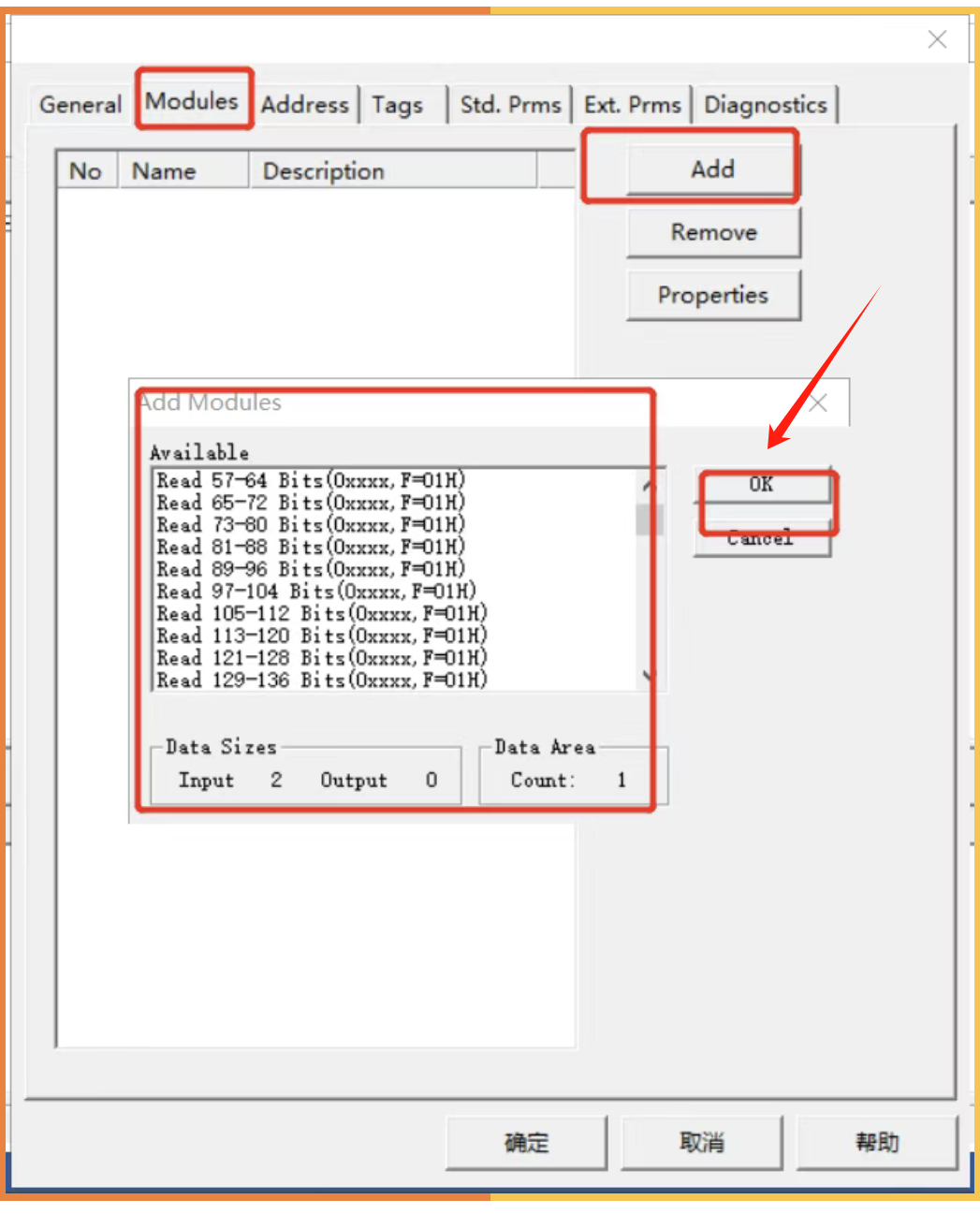

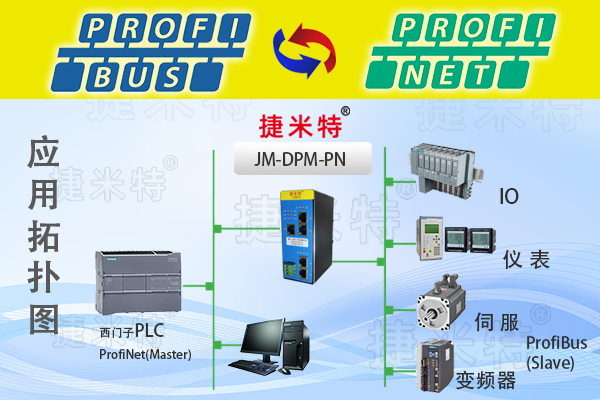

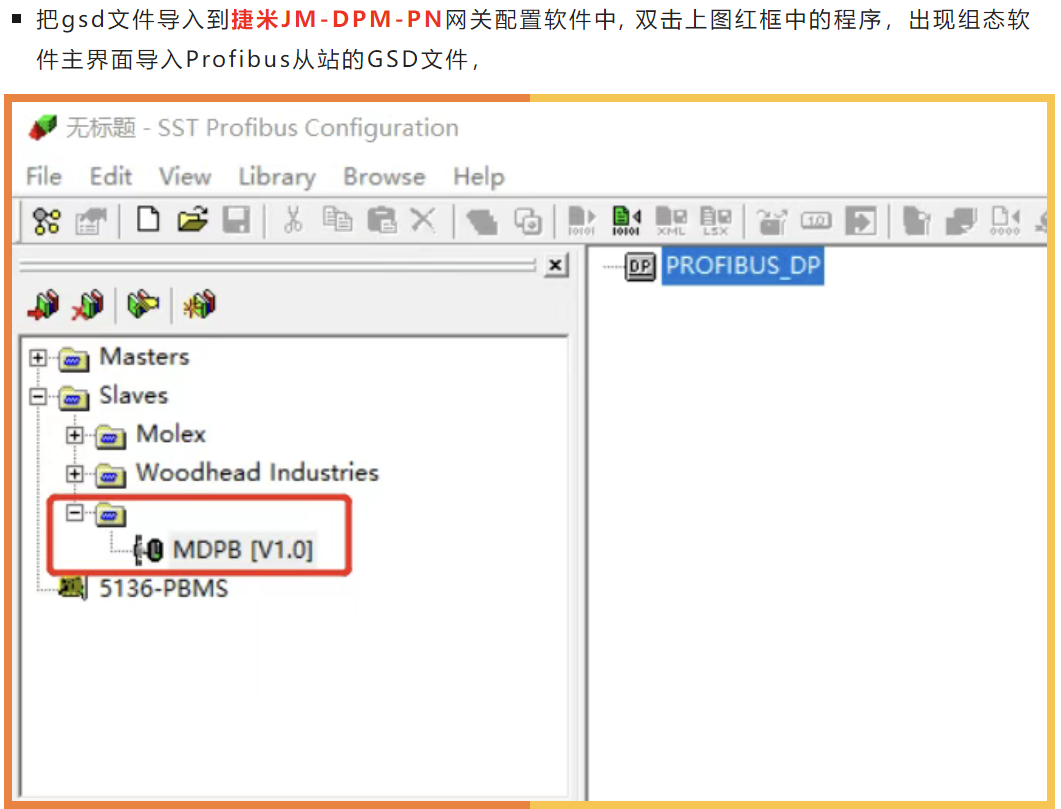

· 解決方案：采用捷米特JM-DPM-PN網關模塊來連接ProfibusDP傳感器和西門子Profinet控制系統。首先，將網關的ProfibusDP主站接口通過DP電纜連接到各個ProfibusDP傳感器的從站接口。然后，利用網線將網關的Profinet接口與西門子PLC的Profinet端口相連。在西門子編程軟件中，導入捷米特JM-DPM-PN網關的GSDML文件，將網關設備添加到網絡視圖中，并與PLC建立連接。通過捷米特提供的配置軟件，掃描并添加ProfibusDP傳感器設備到網關的從站列表中，再根據PLC側的輸入輸出數據地址和數據類型，配置傳感器的輸入輸出數據映射。
·
· 實施效果：成功實現了ProfibusDP傳感器與西門子Profinet控制系統的通訊。生產人員可以在PLC的監控界面上實時查看傳感器采集到的數據，及時發現生產過程中的異常情況，提高了生產線的自動化水平和生產效率，減少了人工巡檢的工作量和錯誤率。
·
· 總結
捷米特JM-DPM-PN網關為企業實現ProfibusDP傳感器與西門子Profinet控制系統之間的通信提供了一種高效、可靠的解決方案。Profinet轉ProfibusDP網關，企業可以在不更換現有設備的前提下，實現生產數據的集成和自動化控制，提高生產效率，降低成本，為企業的數字化轉型奠定了堅實的基礎。另一方面，極大地增強了系統的靈活性與可擴展性。不同協議的設備得以在同一系統中協同工作，企業可根據自身的生產需求，靈活地添加或更換設備，而無需擔憂因協議不兼容導致的問題。這種高度的靈活性使得企業的生產布局更加合理，生產流程更加順暢，進而有效提升了生產效率。
Profinet轉ProfibusDP問題，找米工。
