1.行業背景與需求分析
在智能汽車制造的核心工藝——焊裝車間領域，某德國豪華品牌于上海MEB工廠打造的全新焊裝車間頗具代表性。以西門子S7-1500PLC作為ProfiNet主站中樞，統籌整線自動化流程并實現全流程質量追溯；同時引入KUKA KR1500 Titan機器人作為EtherCAT從站單元，憑借其高精度運動控制能力，高效執行車身關鍵部位的激光焊接工序，為汽車車身結構的精密化與穩定性提供保障。由于協議差異，產線存在以下問題：
· 機器人控制延遲：ProfiNet通信周期（1ms）無法滿足機器人μs級同步需求，焊接路徑偏差達±0.3mm
· 設備兼容性差：第三方夾具（ModbusRTU）無法接入EtherCAT網絡，需額外部署協議轉換器
· 數據孤島：質量檢測系統（ProfiNet）與機器人系統（EtherCAT）數據無法融合，缺陷追溯耗時增加50%
2.系統架構與設備選型
核心設備清單：
|
設備類型 |
品牌型號 |
協議 |
功能描述 |
|
主站PLC |
西門子S7-1516-3PN/DP |
ProfiNet |
焊裝流程控制與質量追溯 |
|
協議網關 |
捷米特ProfiNet轉EtherCAT邊緣網關 |
ProfiNet/EtherCAT |
協議轉換與多設備集成 |
|
焊接機器人 |
KUKAKR1500Titan |
EtherCAT |
車身激光焊接 |
|
夾具系統 |
雄克SCHUNKEGN |
ModbusRTU |
工件定位與夾緊 |
|
視覺檢測系統 |
康耐視 In-Sight8000 |
EtherCAT |
焊縫質量檢測 |
|
電流傳感器 |
基恩士LR-W500C |
EtherCAT |
焊接電流監控 |
|
溫度傳感器 |
基恩士GT2-H12 |
EtherCAT |
實時溫度監控 |
3.實施過程與配置要點
3.1硬件部署
· 物理連接：

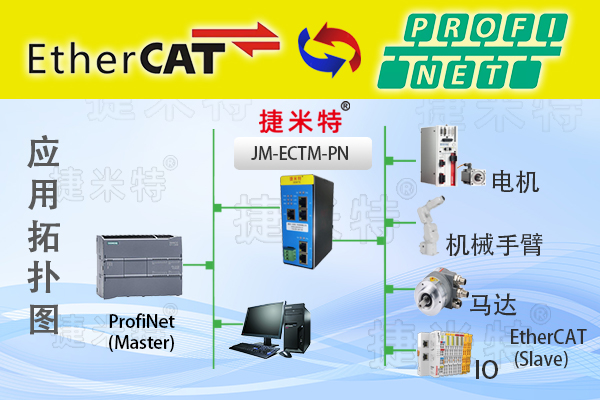

o 西門子PLC通過西門子SCALANCEX208交換機連接網關的ProfiNet端口
o KUKA機器人、視覺檢測系統等通過EtherCAT菊花鏈連接，終端電阻自動匹配
o 雄克夾具通過網關的ModbusRTU端口連接，實現協議轉換
3.2協議配置
· ProfiNet側（TIAPortal）：
0. 導入捷米特EtherCAT轉ProfiNet邊緣計算網關的GSD文件，配置IP地址192.168.1.200
0. 分配輸入輸出區域：IB200-IB231（32字節）接收EtherCAT數據，QB300-QB331（32字節）發送控制指令
0. 創建數據塊DB100，存儲焊接參數、夾具狀態等結構化數據
· EtherCAT側（KUKA.WorkVisual）：
0. 配置機器人EtherCAT周期為125μs，啟用同步位置控制
0. 映射焊接電流、溫度等參數至網關輸入緩沖區
0. 配置視覺檢測系統的觸發信號至網關輸出緩沖區
4.應用效果與技術創新
4.1性能提升
· 焊接精度：通信延遲從1ms降至125μs，焊接路徑偏差縮小至±0.05mm
· 生產效率：?jiǎn)闻_(tái)機器人每小時焊接點數提升20%，產線綜合效率提升15%
· 質量追溯：實現焊接參數與視覺檢測結果的1:1關聯，缺陷追溯時間從4小時縮短至15分鐘
4.2技術創新
1. 多協議融合：同時支持EtherCAT、ModbusRTU、ProfiNet，實現異構設備無縫集成
2. 動態路徑優化：基于實時電流數據，在網關中部署PID算法動態調整焊接參數
3. 數字孿生：通過OPCUA協議將焊接數據同步至數字孿生系統，實現虛擬調試與預維護
5.經濟效益分析
· 直接成本節省：焊接缺陷率從0.8%降至0.2%，年節約返工成本800萬元
· 產能提升：?jiǎn)螚l產線年產能從15萬輛提升至18萬輛
· 維護成本：預測性維護系統減少計劃外停機時間40%，年維護成本降低120萬元
6.技術總結與行業展望
捷米特JM-ECTM-PN網關在汽車制造領域的成功應用驗證了其在異構工業網絡集成中的核心價值。通過協議轉換與邊緣計算能力，不僅解決了西門子PLC與EtherCAT設備的通信難題，更通過數據融合與實時控制推動了產線智能化升級。隨著新能源汽車、智能工廠等領域的快速發展，捷米特EtherCAT轉ProfiNet智能網關將在以下場景展現更大潛力：
1. 電池Pack線：支持100μs級同步控制，滿足高速電芯分選與激光焊接需求
2. 智能焊裝：多機器人協同作業，實現±0.05mm級焊接精度
3. 數字孿生：通過OPCUA協議構建虛實融合的智能工廠
4. 預測性維護：基于邊緣計算的設備健康管理系統
未來，隨著工業4.0與工業互聯網的深入推進，捷米特EtherCAT轉ProfiNet邊緣計算網關將成為汽車制造企業實現柔性化生產、智能化升級的關鍵基礎設施。
· 具體內容配置過程及其他相關咨詢可聯系楊工。
