一、行業背景

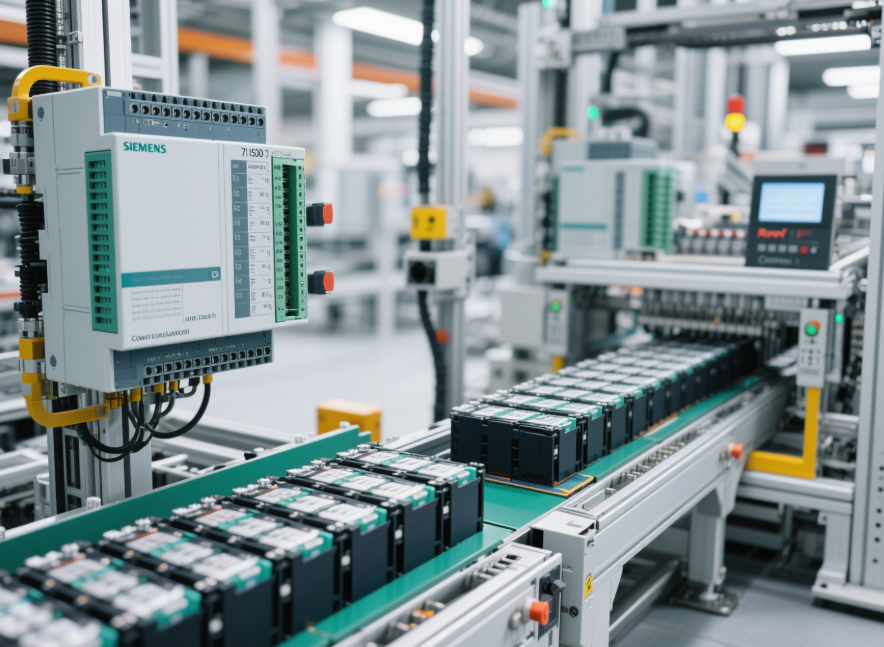

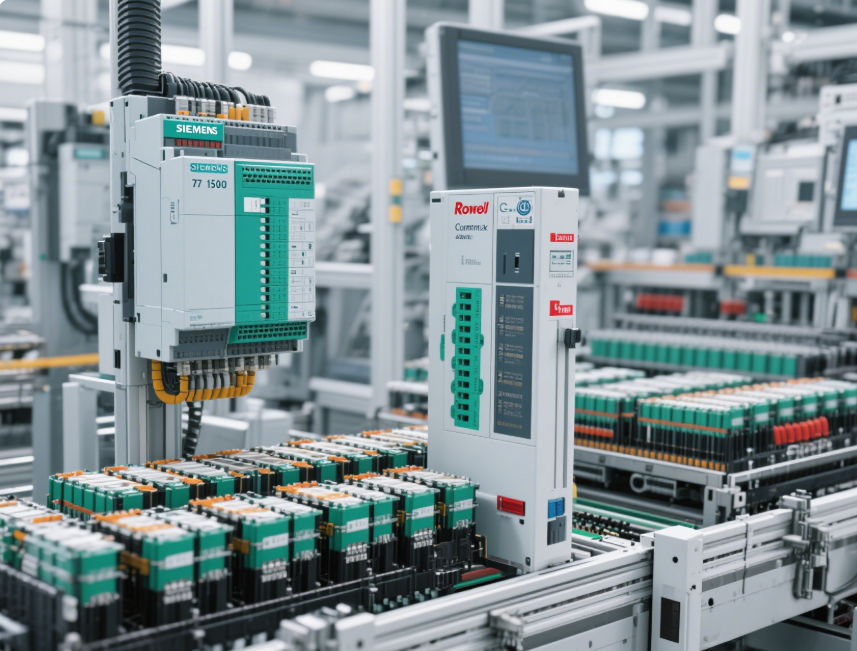

新能源汽車電池制造是當前工業自動化領域增長最快的細分市場之一。隨著動力電池產能擴張與技術迭代，產線對高精度裝配、實時數據交互和系統兼容性提出了更高要求。本案例以某頭部電池企業的模組裝配線為背景，展示捷米特Ethernet/IP轉ProfiNet邊緣計算網關如何實現ProfiNet主站與EtherNet/IP主站設備的高效協同。
一、系統架構與設備選型
1.核心控制層
· ProfiNet主站PLC：西門子S7-1500（型號：CPU1518-4PN/DP，支持ProfiNetRT/IRT，內置雙端口千兆以太網）
· EtherNet/IP主站PLC：羅克韋爾ControlLogix5580（支持EtherNet/IPCIPSync，支持1Gbps通信速率）

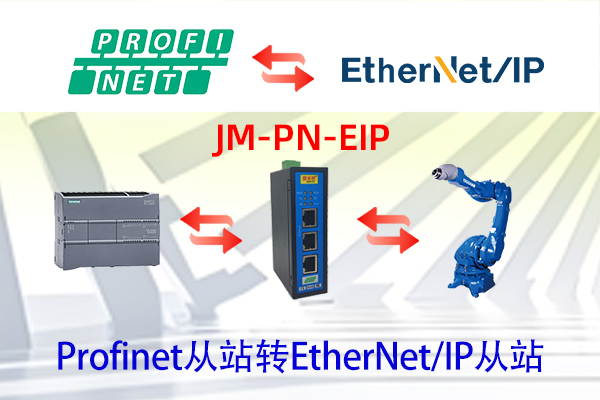

· 協議轉換網關：捷米特ProfiNe轉Ethernet/IP協議轉換網關（支持ProfiNet主站轉EtherNet/IP從站，支持熱插拔和1440字節數據吞吐，內置邊緣計算功能）
2.執行層與檢測層
· 焊接機器人：KUKAKR1500Titan（支持ProfiNet，負責極耳焊接）
· 激光打標機：大族激光F200（支持ProfiNet，實現電池模組追溯碼打標）
· 視覺檢測系統：基恩士CV-X系列（支持ProfiNet，檢測焊接質量與尺寸偏差）
· AGV調度系統：新松AGV（支持EtherNet/IP，實現物料搬運）

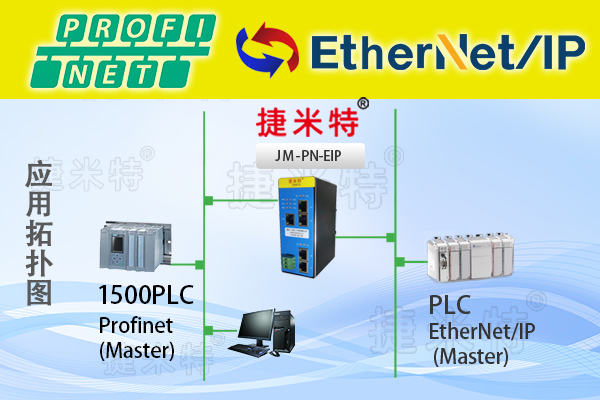

3.網絡拓?fù)?/SPAN>

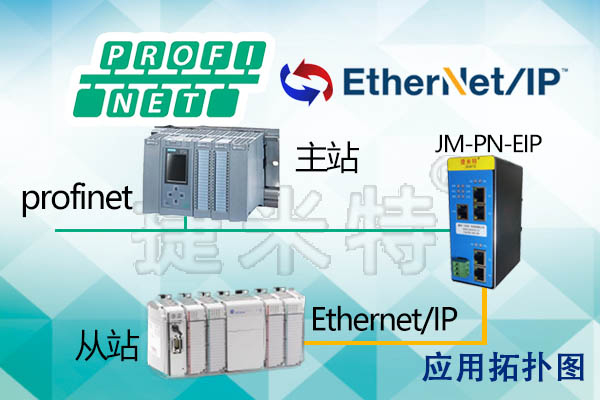

· ProfiNet骨干網：通過西門子SCALANCEX208交換機連接S7-1500與JM-PN-EIP
· EtherNet/IP子網：通過羅克韋爾Stratix5700交換機構建冗余環網，連接ControlLogix5580與AGV、激光打標機
二、實施過程與技術要點
1.協議轉換配置
· ProfiNet側配置：
0. 在西門子TIAPortal中導入捷米特ProfiNe轉Ethernet/IP智能網關的GSDML文件，設置IP地址為192.168.1.100
0. 配置數據映射：將PLC的ProfiNet輸出區（128字節）映射到網關的EtherNet/IP輸入?yún)^(qū)，輸入?yún)^(qū)（64字節）映射到PLC的ProfiNet輸入?yún)^(qū)
· EtherNet/IP側配置：
0. 在羅克韋爾Studio5000中導入JM-PN-EIP的EDS文件，設置IP地址為192.168.2.100
0. 分配設備名稱為"PN-EIP-GW"，配置CIPSync同步周期為10ms，超時時間500ms
2.設備集成與調試
· 機器人控制：
0. 在KUKAWorkVisual中配置ProfiNet通信參數，將機器人狀態字（16字節）映射到網關的ProfiNet輸入?yún)^(qū)
0. 通過網關向機器人發送運動指令（16字節），實現焊接路徑動態調整
· 視覺檢測協同：
0. 基恩士CV-X通過ProfiNet將檢測結果（缺陷類型、坐標偏差）發送至網關
0. 網關將數據轉發至PLC，觸發補償算法調整焊接位置，精度控制在±0.05mm
3.邊緣計算應用
· 數據預處理：網關內置AI算法，實時分析視覺檢測圖像，減少服務器負載40%
· 本地決策：當檢測到焊接異常時，網關直接觸發AGV暫停搬運，響應時間＜10ms
· 能源管理：網關監控設備能耗數據，自動調整非關鍵設備待機模式，節能15%
三、挑戰與解決方案
1.協議兼容性問題
· 現象：初始調試時，羅克韋爾PLC無法識別網關的EtherNet/IP從站設備
· 解決：
0. 檢查EDS文件版本與Studio5000兼容性，更新至最新版本
0. 確認網關供電電壓穩定（24VDC±10%），更換故障電源模塊
2.實時性瓶頸
· 現象：焊接過程中出現指令延遲，導致焊縫偏移
· 解決：
0. 調整ProfiNet通信周期至5ms，EtherNet/IP周期同步為5ms
0. 啟用網關的IRT優先級配置，確保機器人控制指令微秒級響應
3.多廠商設備協同
· 現象：大族激光打標機與西門子PLC數據交互異常
· 解決：
0. 在TIAPortal中配置打標機的ProfiNet輸入/輸出區，確保數據格式與網關匹配
0. 啟用網關的協議透明傳輸功能，繞過ProfiNet協議層直接傳輸原始數據
四、應用成效
· 生產效率提升：
o 焊接節拍從12秒/件縮短至8秒/件，產能提升33%
o 設備綜合效率（OEE）從75%提升至92%
· 質量優化：
o 焊接不良率從0.8%降至0.2%，年減少廢品損失約500萬元
o 視覺檢測漏檢率從0.3%降至0.05%
· 運維成本降低：
o 平均故障修復時間（MTTR）從2小時縮短至15分鐘
o 備件庫存減少40%，通過熱插拔功能實現免停機維護
五、技術亮點
· 邊緣計算能力：網關內置AI算法，實時分析視覺檢測數據，減少云端負載40%
· 協議透明傳輸：支持直接轉發原始數據，兼容非標準ProfiNet設備
· 網絡安全防護：集成防火墻功能，支持IP過濾和MAC地址綁定，保障產線信息安全
· 具體內容配置過程及其他相關咨詢可聯系楊工。
