一、行業背景
隨著環保政策趨嚴，污水處理行業對自動化、數據實時性和設備兼容性需求激增。傳統污水處理廠普遍存在設備協議異構（DeviceNet、ProfiNet混用）、數據孤島嚴重的問題，現需通過捷米特DeviceNet轉ProfiNet協議轉換網關實現設備互聯，提升智能化水平。
項目需求
某大型污水處理廠需將原有歐姆龍CJ2M-CPU33（DeviceNet主站）控制的曝氣風機、污泥泵與新增西門子S7-1500PLC（ProfiNet主站）實現數據互通，目標包括：
1. 設備互聯：將DeviceNet設備接入ProfiNet網絡，統一中控系統監控；
2. 實時控制：實現曝氣量、污泥回流比的閉環調節；
3. 數據追溯：歷史數據存儲至SCADA系統，滿足環保部門監管要求。
方案設計
核心設備
· 協議轉換網關：捷米特ProfiNet轉DeviceNet（支持Profinet從站與DeviceNet從站雙向通信）；
· ProfiNet主站：西門子S7-1500CPU1516-3PN/DP；
· DeviceNet主站：歐姆龍CJ2M-CPU33；
· 從站設備：安川變頻器（DeviceNet接口，型號：VS-606V7）、E+H流量計（DeviceNet接口，型號：ProlineProsonicFlow93）。

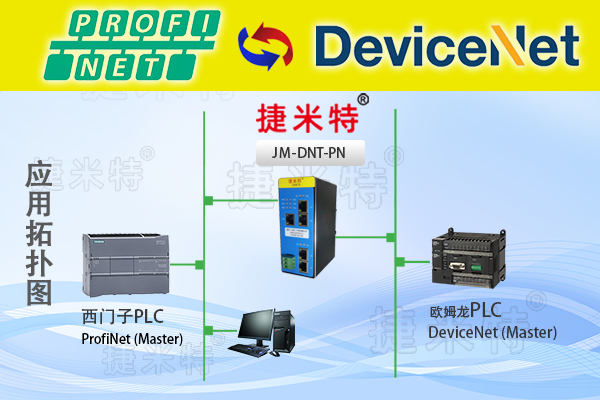

拓撲結構
S7-1500(ProfiNet主站)→ProfiNet轉DeviceNet智能網關（Profinet從站）
↓
CJ2M-CPU33(DeviceNet主站)→安川變頻器/流量計（DeviceNet從站）實施過程
1.硬件配置
· 網關參數：
o Profinet側：IP地址192.168.1.100，設備名稱“JM-DNT-PN”；
o DeviceNet側：波特率500kbps，站地址0；
· PLC組態：
o TIAPortal中導入DeviceNet轉ProfiNet邊緣計算網關的GSDML文件，分配輸入/輸出各128字節；
o 映射變頻器頻率指令（輸出字節0-1）、流量計瞬時流量（輸入字節2-3）。
2.數據映射邏輯
Profinet輸入?yún)^(qū)（PLC接收）→網關內部緩沖區→DeviceNet輸出區（變頻器/流量計）
Profinet輸出區（PLC發送）←網關內部緩沖區←DeviceNet輸入?yún)^(qū)（變頻器/流量計）
3.關鍵配置步驟
· DeviceNet網絡掃描：
使用歐姆龍CX-Integrator掃描從站設備，確認安川變頻器站地址為1，流量計為2；
· EDS文件導入：
將安川、E+H的EDS文件加載至JM-DNT-PN配置軟件，建立設備對象字典映射；
· 異常處理：
通過網關狀態燈（RUN/ERR）診斷通信故障，例如ERR燈閃爍表示DeviceNet波特率不匹配。
成果與價值
1. 效率提升：
o 曝氣量調節響應時間從3秒縮短至200ms，降低能耗12%；
o 中控室可實時監控20臺DeviceNet設備狀態，故障排查效率提升40%。
2. 合規性：
o 數據存儲周期達5年，滿足《城鎮污水處理廠污染物排放標準》要求；
3. 擴展性：
o 支持后續接入ModbusTCP儀表（通過JM-DNT-PN的級聯功能）。
具體內容配置過程及其他相關咨詢可聯系楊工。
