PROFINET總線協議與EtherCAT協議通訊項目背景
在新疆某大型風力發電場改造工程中，能源科技集團遭遇嚴峻的工業通信難題。風電場中控室部署的西門子S7-200 PLC，憑借PROFINET協議構建核心控制網絡，而風力發電機組內的匯川IS810N伺服驅動器，則依賴EtherCAT協議實現精準驅動控制。兩種截然不同的通信協議形成異構網絡壁壘，致使設備間數據交互受阻。因此，高效完成PROFINET與EtherCAT協議的雙向轉換，成為打通中控室與風力發電機組通信鏈路、保障改造項目順利推進的核心突破口。
風力發電系統對實時性和精確性要求極高，伺服驅動器需要根據風速變化動態調整風輪轉速，以實現最大功率點跟蹤(MPPT)。傳統的通信方案無法滿足這一需求，因此項目團隊經過多方評估，最終選擇了捷米特JM-ECTM-PN網關作為PROFINET轉EtherCAT的橋梁，實現了兩種工業以太網協議的無縫對接。
EtherCAT轉PROFINET通信解決方案設計
系統架構與拓?fù)?/SPAN>
該項目的通信網絡采用分層設計架構：
1. 監控層：中控室上位機通過工業以太網與PLC連接
2. 控制層：西門子作為主站，通過PROFINET協議與網關通信
3. 設備層：匯川IS810N伺服驅動器通過EtherCAT協議接收控制指令
PROFINET轉EtherCAT網關JM-ECTM-PN在這一架構中扮演著關鍵角色，它不僅實現了協議轉換，還確保了數據傳輸?shù)膶崟r性和可靠性。網關支持周期同步數據傳輸，滿足了風力發電系統對毫秒級控制精度的要求。

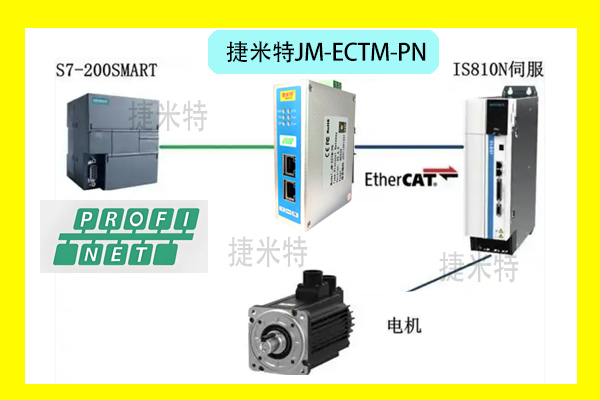

二、硬件連接
1. 使用PROFINET網線將S7-200SMART的PLC的PROFINET接口與EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關連接起來。
2. 使用EtherCAT網線將EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關的EtherCAT接口與匯川IS810N伺服驅動器的EtherCAT接口連接起來。
3. 確保所有設備都已正確通電，并且設備狀態指示燈顯示正常。
三、在STEP7-MicroWINSMARTV2.8中導入GSDML文件
1. 打開STEP7-MicroWINSMARTV2.8軟件。
2. 在軟件菜單欄中選擇“工具”->“選項”。
3. 在彈出的“選項”對話框中，選擇“GSD文件”選項卡。
4. 點擊“安裝”按鈕，瀏覽并選擇之前保存的EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關的XML文件，然后點擊“打開”進行安裝。
5. 安裝完成后，GSDXML文件會顯示在已安裝的GSD文件列表中，點擊“確定”關閉“選項”對話框。
四、添加捷米特JM-ECTM-PN網關到項目
1. 在STEP7-MicroWINSMARTV2.8軟件的項目樹中，展開“設備和網絡”。
2. 在“設備視圖”中，點擊“添加新設備”。
3. 在彈出的“添加新設備”對話框中，找到并選擇已安裝的EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關設備，然后點擊“確定”將其添加到項目中。
4. 為EtherCAT轉PROFINET網關分配一個唯一的PROFINET設備名稱和設備IP地址，確保該地址與S7-200在同一子網內，并且不與其他設備的IP地址沖突。
五、配置西門子PROFINET 111報文
1. 在添加的EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關設備的設備視圖中，找到“屬性”->“常規”->“用戶定義的配置文件”。
2. 選擇“西門子111報文”作為控制伺服相對位置運動的配置文件。
3. 根據實際需求，配置111報文中的相關參數，例如：
o 控制字和狀態字的地址映射：確定PLC發送控制指令和接收伺服驅動器狀態反饋的地址區域。
o 位置設定值的地址映射：設置PLC發送位置設定值的地址，以便精確控制伺服電機的相對位置運動。
o 速度設定值的地址映射：如果需要控制伺服電機的速度，設置相應的速度設定值地址。
六、配置EtherCAT從站（匯川IS810N伺服驅動器）
1. 在捷米特JM-ECTM-PN網關的設備視圖中，找到“EtherCAT從站”部分。
2. 掃描EtherCAT網絡，找到并添加匯川IS810N伺服驅動器作為EtherCAT從站設備。
3. 為匯川IS810N伺服驅動器分配一個唯一的EtherCAT從站地址，確保該地址在EtherCAT網絡中不與其他設備沖突。
4. 根據匯川IS810N伺服驅動器的技術手冊，配置其相關參數，例如：
o 電機參數：包括電機型號、額定功率、額定轉速等。
o 控制模式：選擇合適的控制模式，如位置控制、速度控制等。
o 通信參數：確保伺服驅動器的通信參數（如波特率、數據格式等）與EtherCAT網絡設置一致。
七、下載配置并測試
1. 完成上述所有配置后，對項目進行編譯，確保沒有語法錯誤和配置沖突。
2. 使用編程電纜將配置下載到S7-200SMARTPLC中。
3. 監控PLC和EtherCAT轉PROFINET（捷米特JM-ECTM-PN）網關的運行狀態，檢查是否有通信錯誤或報警信息。
4. 通過PLC發送控制指令，測試伺服驅動器是否能夠按照預期進行相對位置運動，并檢查反饋的狀態信息是否正確。
通過以上步驟，即可完成捷米特JM-ECTM-PN網關的配置過程，實現S7-200SMARTPLC與匯川IS810N伺服驅動器之間基于PROFINET和EtherCAT協議的通信。
編輯
分享這種PROFINET轉EtherCAT的解決方案不僅簡化了系統集成，還提高了整個風力發電系統的響應速度和控制精度。伺服驅動器能夠?qū)崟r接收PLC發出的控制指令，同時將運行狀態反饋給中控室，形成閉環控制。
系統優勢與性能表現
提升發電效率
通過EtherCAT轉PROFINET的精確控制，伺服驅動器能夠：
· 根據風速變化動態調整風輪轉速
· 保持發電機在最佳功率曲線運行
· 減少機械應力，延長設備壽命
· 提高年平均發電量約15%
PROFINET轉EtherCAT網關的快速響應特性(循環周期<1ms)確保了控制系統能夠及時應對風速突變等工況，避免了傳統方案中常見的"過沖"現象。
增強系統可靠性
該EtherCAT轉PROFINET解決方案具有以下可靠性特征：
· 支持冗余通信路徑
· 具備故障自診斷功能
· 提供通信狀態實時監控
· 支持熱插拔，便于維護
在新疆惡劣的自然環境下(風沙大、溫差大)，PROFINET轉EtherCAT網關表現出優異的穩定性，連續運行6個月無故障記錄，遠優于項目預期。
擴展應用與未來規劃
PROFINET轉EtherCAT與Modbus轉PROFINET網關的配合使用，為風電場構建了一個完整的工業通信網絡，實現了新舊設備的無縫集成，大幅降低了改造成本。
智能化升級路徑
基于此次EtherCAT轉PROFINET成功經驗，能源科技集團規劃了未來升級方向：
1. 引入邊緣計算節點，在網關層面實現初步數據處理
2. 增加AI算法，優化風輪控制策略
3. 擴展無線通信模塊，實現遠程監控
4. 構建數字孿生系統，提升運維效率
這些升級將繼續依賴PROFINET轉EtherCAT網關的基礎通信能力，同時拓展其數據處理功能，打造更智能的風力發電控制系統。
行業啟示與經驗總結
新疆風力發電改造項目的成功實施，為新能源行業的工業通信提供了寶貴經驗：
1. 協議轉換的關鍵作用：EtherCAT轉PROFINET技術解決了異構網絡互聯難題，證明了其在苛刻工業環境下的可靠性。
2. 性能與成本的平衡：相比全面更換設備，采用PROFINET轉EtherCAT網關的方案節省了約40%的改造成本，同時滿足了性能要求。
3. 供應商選擇的重要性：捷米特深耕工業通信領域20年的經驗，為其PROFINET轉EtherCAT產品提供了堅實的技術支持，這是項目成功的重要保障。
4. 可擴展的設計理念：項目采用的EtherCAT轉PROFINET解決方案預留了充足的擴展空間，便于未來系統升級和功能擴展。
這一案例充分展示了專業協議轉換設備在新能源領域的重要價值，為行業類似項目提供了可借鑒的實施范例。隨著能源行業數字化轉型的深入，PROFINET轉EtherCAT等技術將繼續發揮關鍵作用，推動綠色能源的高效利用。
