一、項目背景
在工業自動化及能源管理領域，配電柜的穩定運行至關重要。傳統配電柜監控存在人工巡檢效率低、實時性差、數據孤島等問題，難以滿足現代工業對配電系統高效運維與智能化管理的需求。某大型智能制造工廠，其生產線上的配電柜分布廣泛且數量眾多，包含多種品牌和型號的設備，如西門子S7-1200系列PLC、施耐德ATV320系列變頻器等，這些設備通信協議各異，實現互聯互通和數據采集傳輸難度大。
二、設備選型與參數配置
經過對多種工業智能網關評估測試，該工廠選用了捷米特數據采集器。其具備以下優勢：
· 協議支持豐富：支持OPCUA、MQTT、Modbus等多種工業協議，能與不同品牌的設備無縫連接。對于西門子S7-1200系列PLC，通過OPCUA協議通信，無需訪問PLC程序或手動配置標簽，即可掃描變量數據并傳輸至網關；對于施耐德ATV320系列變頻器，利用內置驅動庫通過Modbus協議采集數據。
· 強大的邊緣計算能力：可實現數據本地處理與分析，減輕云端服務器負擔，提高數據處理效率和實時性。
· 穩定性和可靠性高：采用工業級設計，能在復雜惡劣的工業環境中穩定運行，具備看門狗功能，確保數據傳輸不間斷。
在參數配置方面，首先對網關進行網絡參數設置，配置其IP地址、子網掩碼、網關地址和DNS服務器等，使其能夠接入工廠的局域網，并與云端服務器建立穩定連接。接著，根據現場設備的通信協議和數據格式，對網關進行協議轉換配置，確保網關能夠準確采集和解析設備數據。同時，定義邊緣計算規則，如數據過濾、報警閾值設置等，以便網關對采集到的數據進行初步處理和分析。
三、系統架構與工作原理

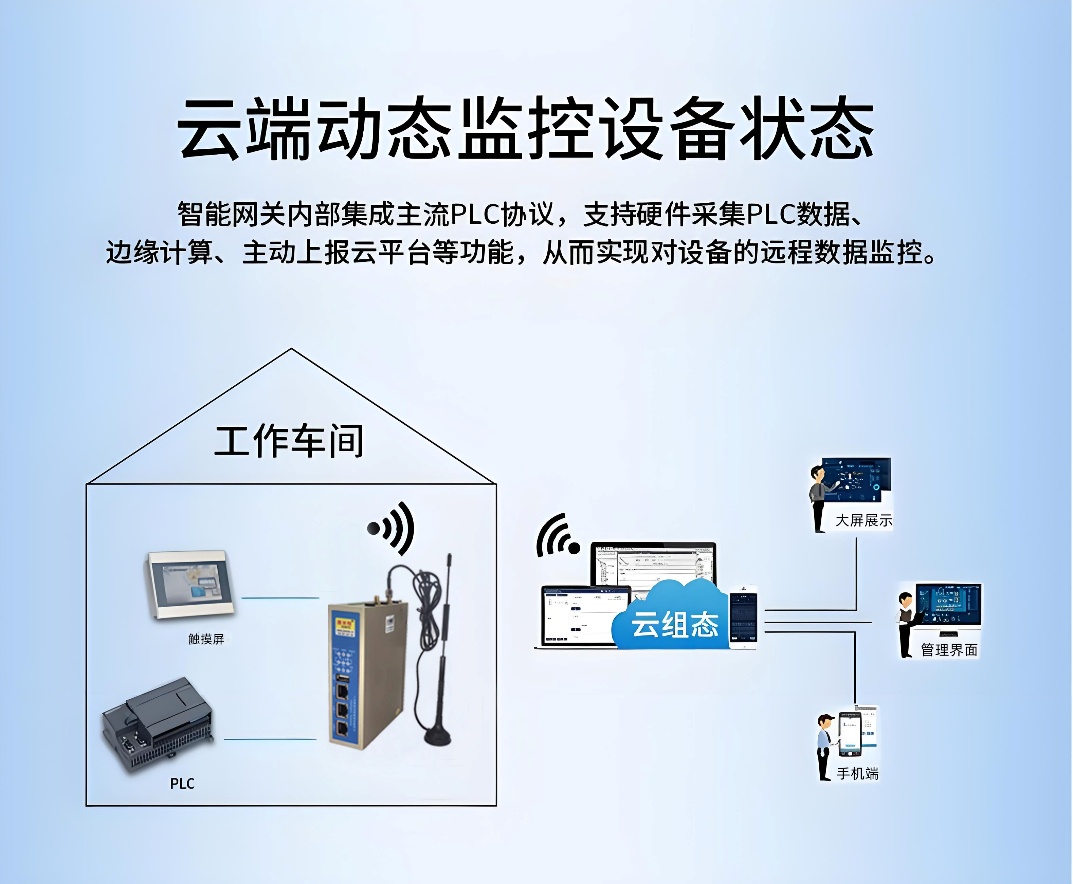

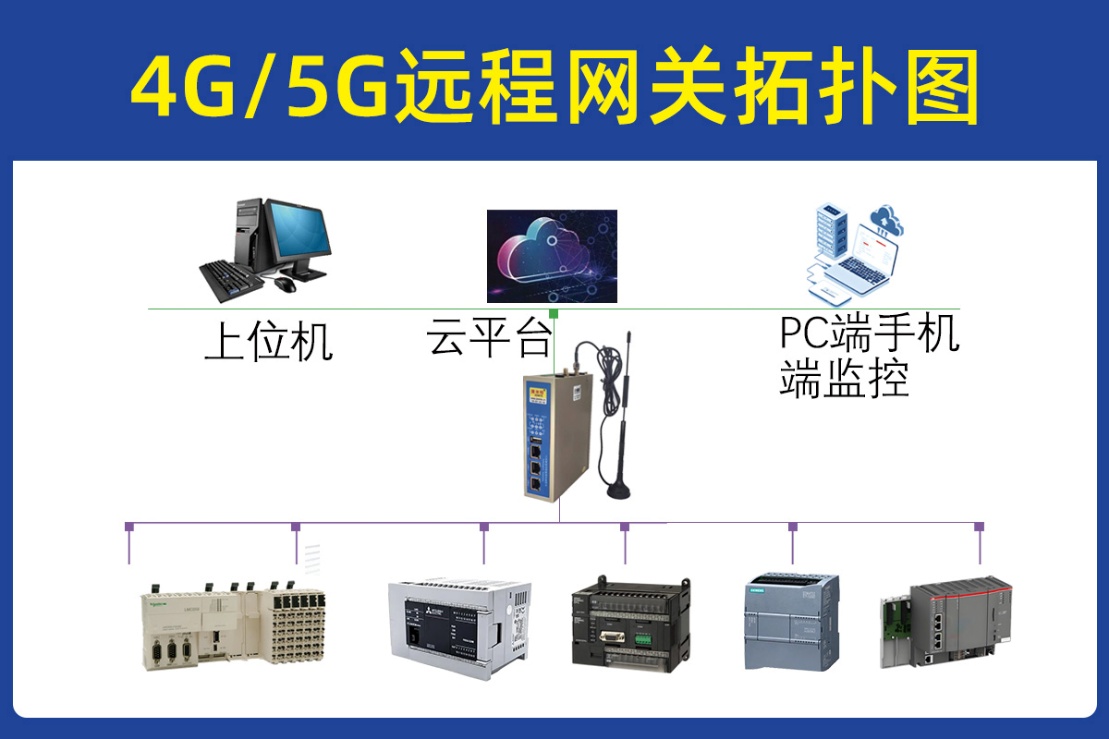

該配電柜遠程監控運維系統主要由現場設備層、捷米特PLC遠程控制網關、MQTT物聯網平臺以及監控中心組成。
· 現場設備層：包括配電柜中的各類設備，如西門子S7-1200系列PLC、施耐德ATV320系列變頻器、各類傳感器和儀表等，用于采集配電柜的運行狀態、電氣參數、環境數據等信息。
· 數據采集與傳輸層：捷米特工業智能網關通過多種接口與現場設備連接，實時采集設備數據，并按照預設的協議轉換規則進行數據格式轉換和編碼。然后，通過4G網絡將采集到的數據上傳至云端服務器。在數據傳輸過程中，網關采用VPN加密技術，確保數據的安全性和完整性。
· 云端服務器：負責接收、存儲和處理來自網關的大量數據。對數據進行深度分析和挖掘，提取有價值的信息，如設備故障預測、能耗統計分析等。同時，云端服務器還提供數據接口，供監控中心訪問和查詢。
· 監控中心：運維人員通過監控中心的可視化界面，實時查看配電柜的運行狀態和各項參數，如電壓、電流、功率、溫度等。監控中心還具備報警功能，當設備出現異常或故障時，及時通知運維人員進行處理。此外，運維人員可以通過監控中心向網關發送指令，實現對現場設備的遠程控制和參數配置。
四、實施過程
1. 需求分析與方案設計：在項目實施前，對工廠配電系統規模、設備分布、數據采集需求等進行了詳細調研和分析。根據調研結果，制定了基于捷米特數據采集器的遠程監控系統方案，包括系統架構設計、網絡拓?fù)湟?guī)劃、數據采集點設置等。

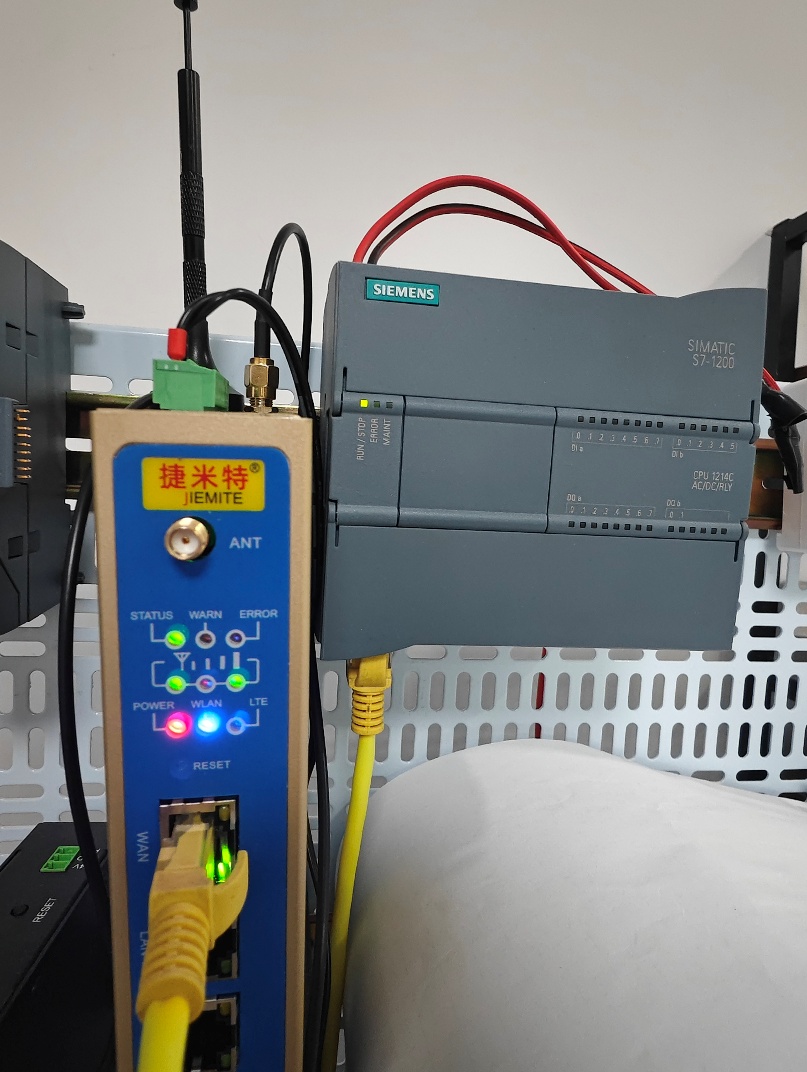

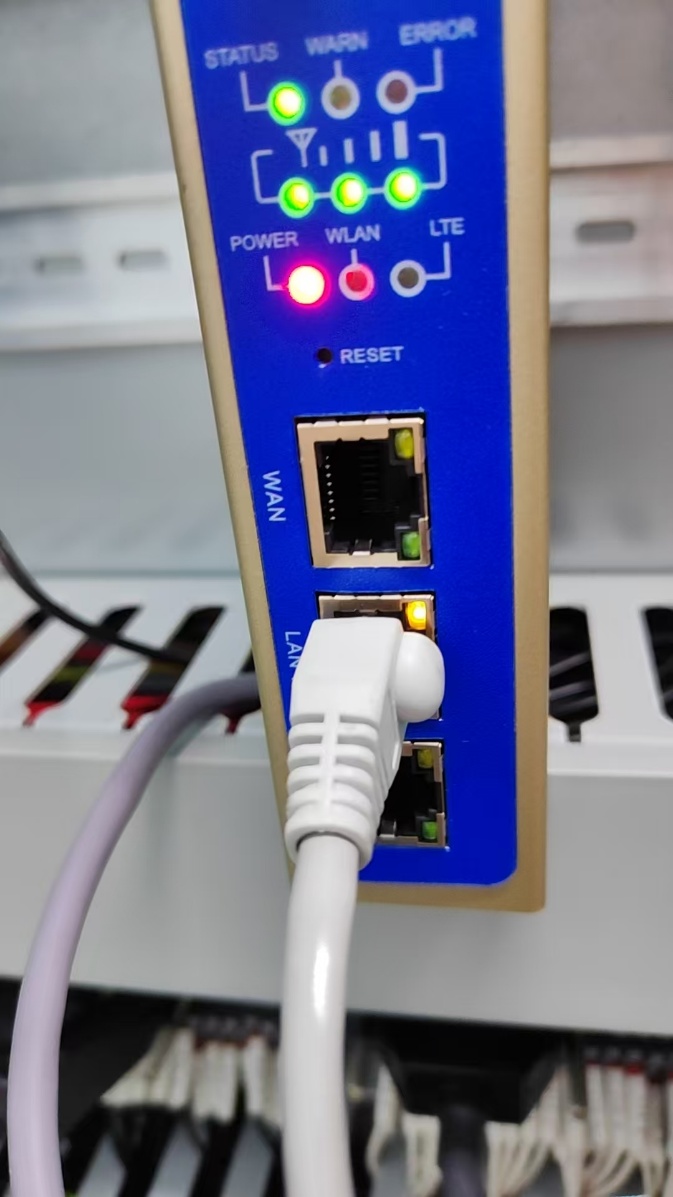

2. 設備安裝與調試：按照方案要求，在各個配電柜現場安裝了捷米特PLC遠程控制網關，并將其與配電柜內的設備進行連接。在安裝過程中，確保網關的安裝位置符合電磁兼容性要求，避免信號干擾。完成硬件安裝后，對網關進行上電調試，配置網絡參數、設備連接參數等，確保網關能夠正常工作并與云端服務器建立穩定連接。
3. 數據采集與配置：通過網關的配置界面，添加和配置了與各個設備通訊的參數，如設備的IP地址、端口號、協議類型、寄存器地址等，實現了網關對現場設備數據的采集。同時，根據實際需求，對采集到的數據進行篩選、轉換和計算，以便更好地滿足監控和分析的要求。
4. 云端服務器對接與功能開發：將捷米特智能網關采集到的數據通過4G網絡上傳至云端服務器，并在云端服務器上進行數據的存儲、管理和展示。開發了相應的監控界面和功能模塊，如實時數據監測、歷史數據查詢、數據分析與報表生成、設備遠程控制等，實現了對配電柜的全面遠程監控和管理。
5. 系統集成與測試：將4G物聯網模塊與工廠的MES、ERP等生產管理系統進行集成，實現數據的無縫對接和共享。在集成過程中，與各系統供應商密切合作，共同制定數據接口規范和數據交互方式。集成完成后，對整個系統進行了全面的測試，包括功能測試、性能測試、穩定性測試等，通過模擬各種實際生產場景，測試系統在不同情況下的運行情況，確保系統能夠滿足工廠的生產管理需求。
五、應用效果與價值
· 提高運維效率：實現了對配電柜的實時遠程監控，運維人員無需再頻繁前往現場進行巡檢和數據采集，節省了大量時間和人力成本。通過監控中心，運維人員可以隨時隨地查看配電柜的運行狀態和數據，及時發現并處理設備故障，提高了系統的可用性和可靠性。
· 優化能源管理：通過對采集到的大量數據進行分析和挖掘，可以深入了解配電系統的運行規律和能耗特點，為優化能源管理提供了有力支持。例如，根據電壓、電流等數據的變化趨勢，合理調整設備的運行參數，實現節能降耗的目標。
· 保障系統安全：捷米特無線數傳模塊具備數據加密傳輸功能，確保了數據在傳輸過程中的安全性，防止數據泄露和篡改。同時，網關還具備設備接入認證和訪問控制功能，有效防止未經授權的設備接入系統，保障了整個配電系統的網絡安全。
六、總結與展望
捷米特工業智能網關在配電柜遠程監控運維中的成功應用，為工業自動化及能源管理領域提供了一種高效、智能的解決方案。它不僅提高了配電系統的運維效率和管理水平，還為企業的智能化轉型和升級奠定了基礎。隨著工業物聯網技術的不斷發展和普及，工業智能網關將在更多行業和領域得到廣泛應用，為實現智能制造和智慧能源管理發揮重要作用。
（具體內容配置過程及其他相關咨詢可聯系楊工。）
