詳細介紹
產品功能
捷米特JM-CAN-RTU是一款自主研發的工業級網關，該網關實現CAN轉RS232/485 串口之間數據傳輸。CAN現場總線轉RS485/232智能協議網關模塊采用CAN 隔離芯片保證CAN與RS232/485之間保持光電隔離狀態進行通信。
廣泛應用
捷米特JM-CAN-RTU應用于Modbus RTU接口的主站控制器與CAN接口電機、變頻器、儀表、機械手臂等通訊。在自動化生產線上，JM-CAN-RTU可連接各種工業設備，如機器人、數控機床、自動化輸送設備等，實現對這些設備運行狀態的實時監控。捷米特JM-CAN-RTU與NT 100-CO-RS，NT 50-C0-RS，AB7316擁有同等性能。RS485/232轉CAN現場總線智能協議網關模塊通過CAN總線收集設備的故障信息、運行參數等數據，并將其傳輸?shù)街醒肟刂葡�。它能夠采集生產過程中的各種數據，如生產數量、生產節拍、工藝參數等，并將這些數據反饋給生產管理系統。

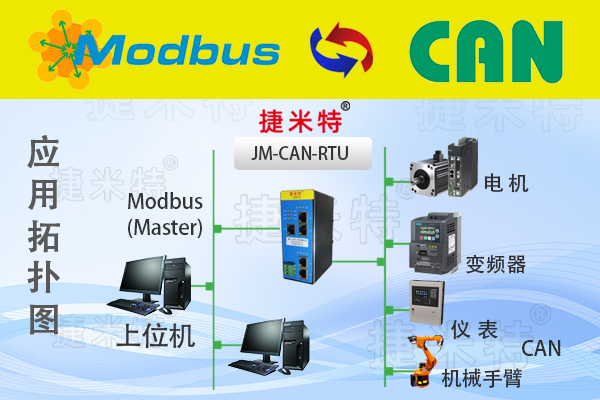

捷米特JM-CAN-RTU拓?fù)鋱D
技術參數
- CAN現場總線轉RS485/232智能協議網關模塊一般配備 CAN 接口以及 RS232/485 接口，其中CAN接口用于連接 CAN總線網絡，實現與其他CAN設備的數據交互；
- RS232/485接口則可用于連接串口設備，便于與不同類型的設備進行集成
- 支持多種波特率，如 10kbit/s、20kbit/s、50kbit/s、100kbit/s、125kbit/s、250kbit/s、500kbit/s、800kbit/s、1Mbit/s 等，其它波特率還可以定制，可適應不同的CAN網絡環境和設備通信速率要求.
- 以二進制格式傳輸數據，數據緊湊、傳輸效率高，在工業現場總線中應用廣泛，常用于連接各種工業設備
配置方法
- 正確連接電源，通過以太網口將捷米特JM-CAN-RTU與PC相連，給網關上電；
- 打開配置軟件，根據需求在配置軟件中進行配置；
- 掃描正確的IP地址后，將配置軟件與網關連接，下載工程配置;
- 等待大約5秒，網關會與PLC之間建立連接，此時指示燈亮。
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
