突破跨網段通訊問題：不同網段PLC設備如何通訊？
PLC在不同網段如何通訊呢？

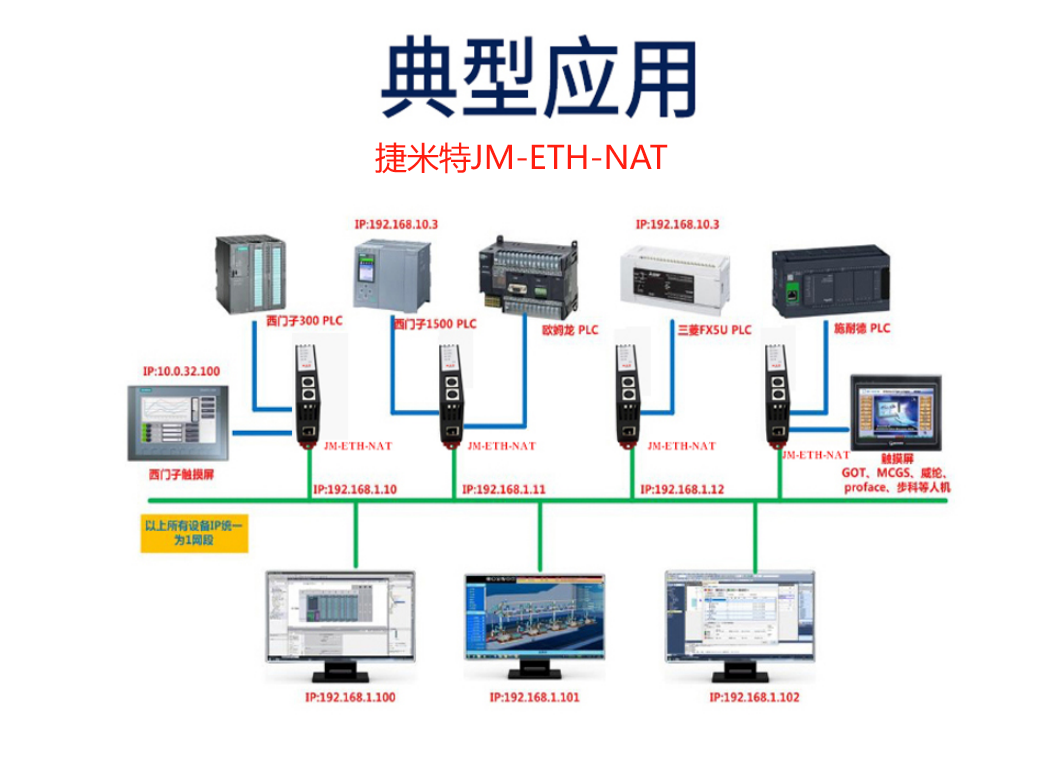

通常以太網或其他工業網絡協議（如PROFINET、Modbus TCP等）進行通信。當PLC位于不同的網段時，它們不能直接通信的，需要特殊的配置或ip地址轉換器（耦合器）設備來實現通信，不同網段的PLC通訊需要跨網段耦合器。用過捷米特功能模塊JM-ETH-NAT這款耦合器，它可以實現NAT跨網段的地址轉換的功能，即可將LAN1口所連接PLC的IP地址和端口號，映射到LAN2口任意IP地址和端口號；方便解決了現場設備無法修改 IP 地址和端口號的問題。

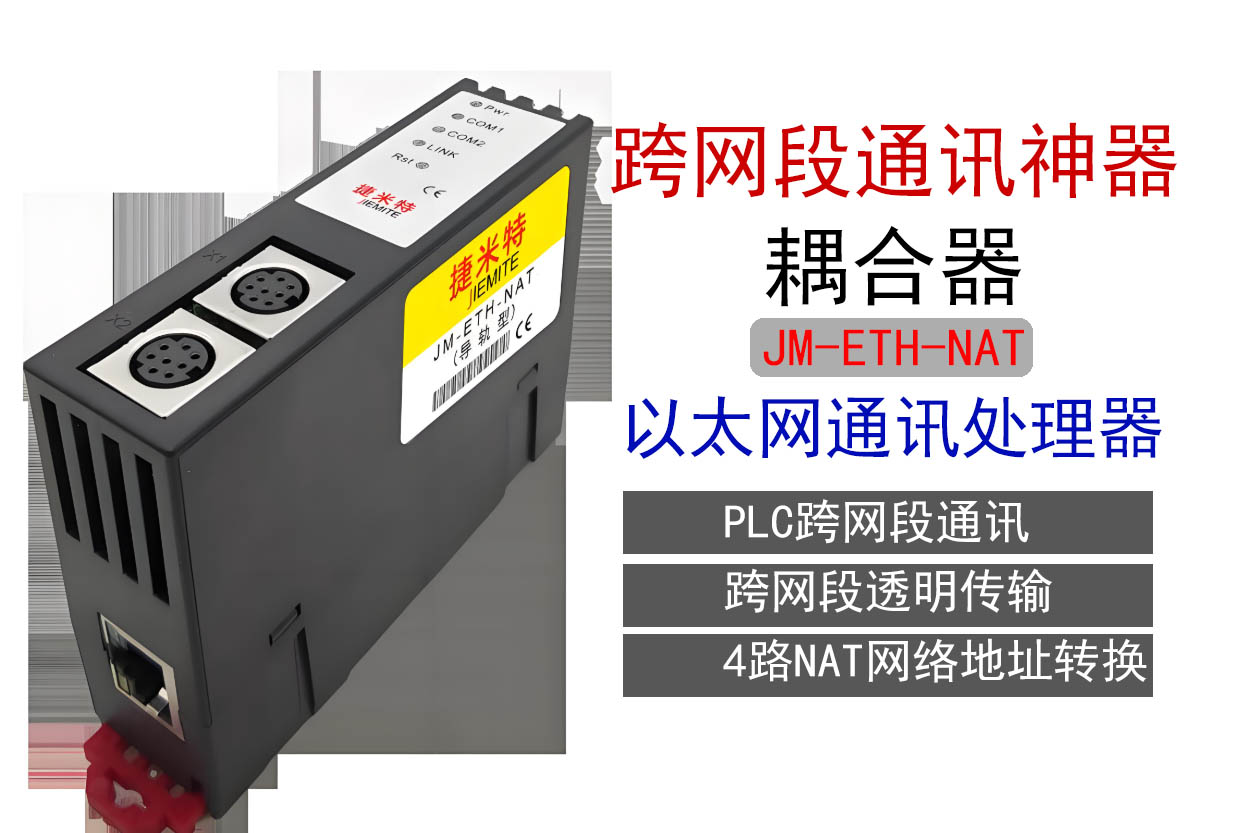

捷米特JM-ETH-NAT該產品它具備兩路物理性接口，LAN1 和 LAN2 口分別具備獨立的局域網功能。其中LAN1 口為一個雙 RJ45 接口，具備交換機功能主要用于PLC、數控等以太網設備的連接；LAN2口為單端口 RJ45，主要用于上位機的連接；它可以實現近似于 NAT 的跨網段地址轉換的功能：即可將 LAN1 口所連接 PLC的 IP 地址和端口號，映射到 LAN2 口任意 IP 地址和端口號；方便解決了現場設備無法修改IP 地址和端口號的問題；捷米特JM-ETH-NAT設計時充分考慮了工業現場環境的復雜性，從抗干擾角度進行了全方位的硬件設計，采用高性能工業級芯片、大容量 TVS、EMC 的 PCB Layout，這些賦予了該產品強大工業應用能力。
安裝說明：
1、將 捷米特JM-ETH-NAT安裝在 35mm 導軌上，并外接 24VDC 電源供電；
2、用一根網線連接 捷米特JM-ETH-NAT的 LAN1 和 PLC；
3、用一根網線連接 捷米特JM-ETH-NAT的 LAN2 和電腦。
