Modbus TCP轉Profibus DP協議轉換網關在玻璃生產企業的應用案例
一、案例背景
在玻璃生產行業，自動化控制對于提高生產效率、保證產品質量至關重要。某玻璃生產企業為了實現對生產過程的精細化管理，采用了先進的自動化控制系統。上位機電腦安裝了WINCC組態軟件，作為Modbus TCP主站，用于集中監控和管理整個生產過程。而在生產線上，有一個磁鋼機，它作為Profibus DP從站，用于精確控制玻璃成型過程中的磁場強度，從而影響玻璃的物理性能。然而，由于WINCC組態軟件支持Modbus TCP協議，磁鋼機僅支持Profibus DP協議，兩者之間無法直接進行通信。為了解決這一問題，企業選用了捷米特的JM-DPM-TCP協議轉換網關，實現Modbus TCP與Profibus DP之間的協議轉換。
二、所需設備及軟件
硬件
1. 上位機電腦：安裝有 WINCC 組態軟件，具備以太網接口，用于與協議轉換網關進行 Modbus TCP 通信。
2. 捷米特JM-DPM-TCP協議轉換網關：負責將Modbus TCP協議轉換為Profibus DP 協議，實現上位機與磁鋼機之間的通信。
3. 磁鋼機：作為 Profibus DP 從站，用于控制玻璃生產過程中的磁場強度，具備 Profibus DP 接口。
4. 以太網網線：用于連接上位機電腦和協議轉換網關的 Modbus TCP 端口。
5. Profibus DP 電纜：用于連接協議轉換網關的 Profibus DP 端口和磁鋼機。
軟件
1. WINCC 組態軟件：用于開發上位機的監控界面，實現對磁鋼機的遠程監控和控制。
2. 捷米特網關配置軟件：用于對JM-DPM-TCP協議轉換網關進行參數配置。
三、技術指標
Ø JM-DPM-TCP在 PROFIBUS 一側為 PROFIBUS DP 主站，在 Modbus TCP 一側作為 Modbus TCP Server；
Ø 支持標準的 PROFIBUS-DP V0、V1 協議；
Ø PROFIBUS DP 主站支持最大波特率 12M，最大支持 DP 從站數量為 125，單個 DP 從站支持最大的通訊字節數為 512 字節；
Ø 支持從站地址重設、掃描在線設備列表、顯示所連接從站的活躍狀態；
Ø 支持 Modbus TCP Server；
Ø 供電：24VDC(±5％)，最大功率 3.5W
Ø 防護等級：IP20

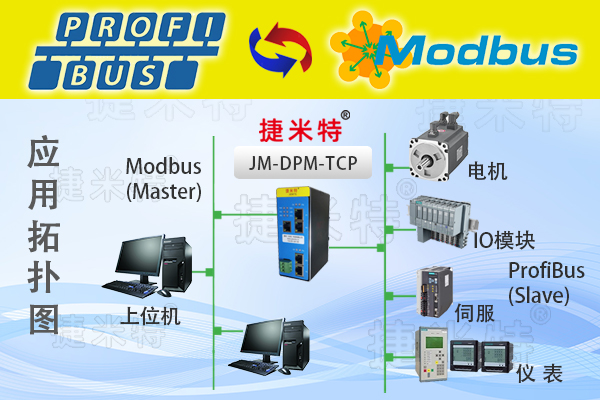

四、設備連接及配置過程：
硬件連接
1. 電源連接：將捷米特JM-DPM-TCP協議轉換網關接通24V直流電源，確保網關正常工作。
2. Modbus TCP連接：使用以太網網線將上位機電腦的以太網接口與協議轉換網關的Modbus TCP端口相連。確保網絡連接正常，上位機和網關處于同一局域網內。
3. Profibus DP連接：使用Profibus DP電纜將協議轉換網關的 Profibus DP端口與磁鋼機的Profibus DP接口相連。注意電纜的終端電阻設置，確保通信的穩定性。在網絡的兩端，終端電阻應設置為 “ON”，中間節點的終端電阻設置為 “OFF”。
網關配置
1. 安裝網關配置軟件
在一臺配置電腦上安裝捷米特提供的網關配置軟件。安裝完成后，打開該軟件。
2. 連接網關
通過以太網將配置電腦與協議轉換網關連接。在網關配置軟件中，設置網關的 IP 地址，使其與網關實際的 IP 地址一致。點擊 “連接” 按鈕，建立與網關的通信連接。
3. 配置 Modbus TCP 側參數
· 設置 IP 地址和端口：在網關配置軟件的 Modbus TCP 設置界面，設置網關的 IP 地址和端口號。確保 IP 地址與上位機所在網絡的 IP 地址段一致，端口號為常用的 Modbus TCP 端口（如 502）。
· 配置從站信息：添加 WINCC 組態軟件作為 Modbus TCP 主站的相關信息，包括主站的 IP 地址、通信超時時間等。
4. 配置 Profibus DP 側參數
· 設置站地址：在 Profibus DP 設置界面，設置網關的 Profibus DP 站地址。該地址應與磁鋼機的從站地址不沖突，且在 Profibus DP 網絡中是唯一的。
· 配置通信速率：根據磁鋼機的通信要求，設置 Profibus DP 的通信速率，如 9.6Kbps、187.5Kbps 等。確保通信速率與磁鋼機的通信速率一致。
· 添加從站設備：添加磁鋼機作為 Profibus DP 從站的設備信息，包括設備類型、輸入輸出數據長度等。

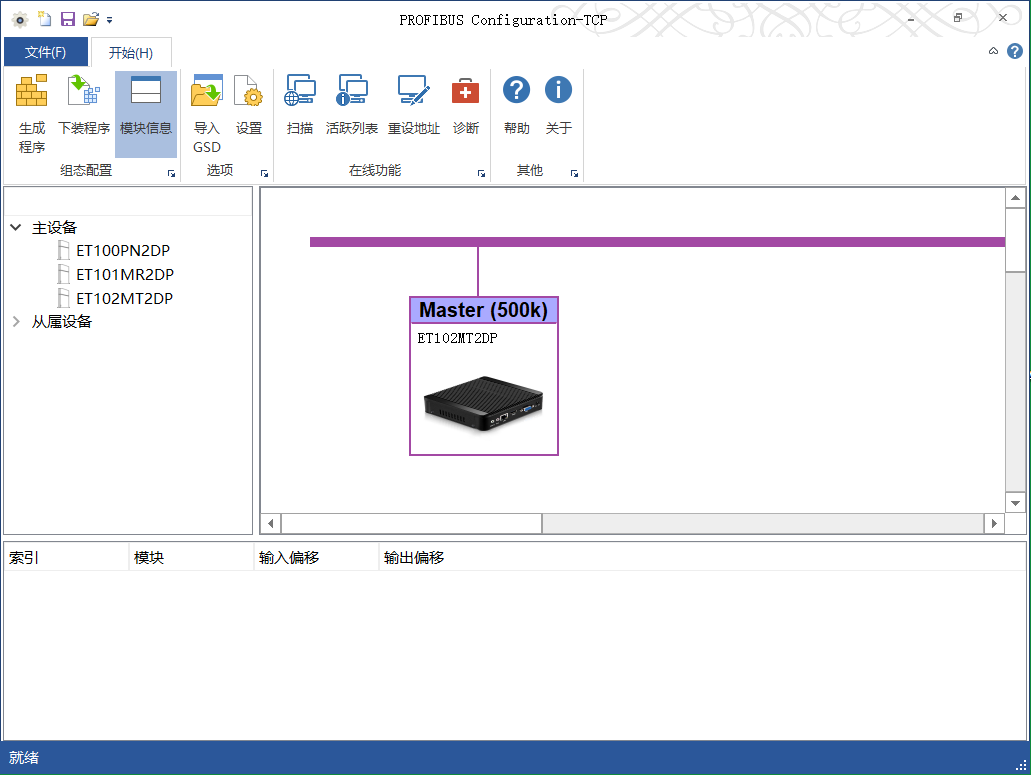

1. 添加PROFIBUS DP 主站：在左側設備窗口，選中“主設備”下的“ET102MT2DP”，按住鼠標左鍵拖拽至右側編輯窗口釋放鼠標，主站模塊

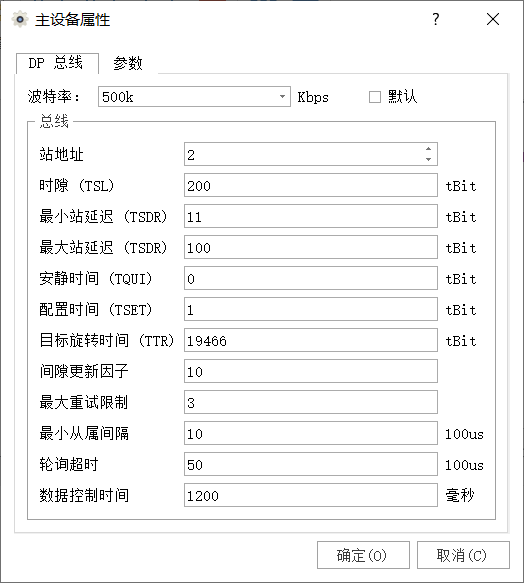

雙擊 Master 圖標，彈出“主設備屬性”對話框，在“DP 總線”標簽頁，包括總線波特率以及總線參數，默認主站地址為 2，默認波特率為 500Kbps；選擇下拉框并選中對應主站的波特率即可；

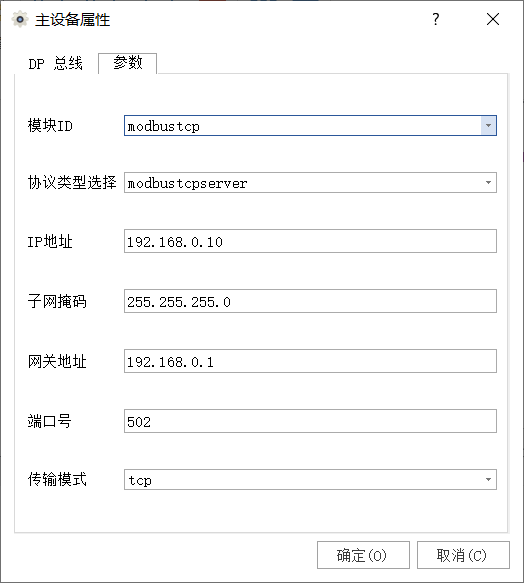

在“參數”標簽頁，配置PROFINET 網絡參數，包括協議類型選擇、IP 地址、子網掩碼、網關地址、端口號等，配置完成點擊“確認”，如下圖所示；
添加PROFIBUS DP 從站，在設備窗口“從屬設備”下選擇從站模塊（已經正
確安裝 DP 從站 GSD 文件），按住鼠標左鍵拖拽至編輯窗口，彈出“指定地址”對話框，設置從站地址，點擊“確認”后從站模塊自動加載到 DP 總線網絡；

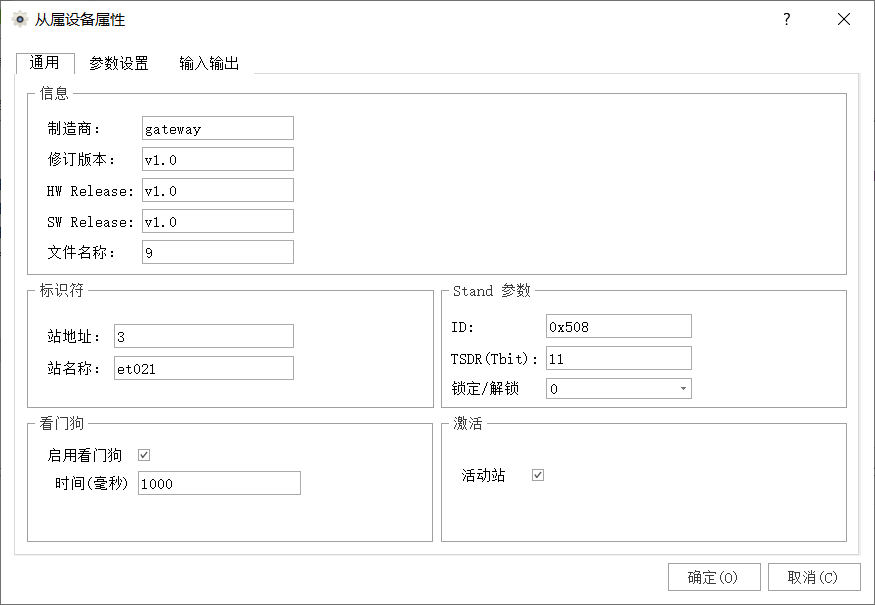

雙擊 Slave 圖標，彈出“從站設備屬性”對話框，在“通用”標簽頁，包含從站信息、標識符、
Stand 參數、看門狗等參數；
在“輸入輸出”標簽頁，為從站設備組態通訊映射區，在左側通訊區列表中選擇通訊子模塊， 選擇“input 8 bytes”，點擊“添加”即可加載完成，同樣操作添加“output 8 bytes”，如下圖所示：
5. 數據映射

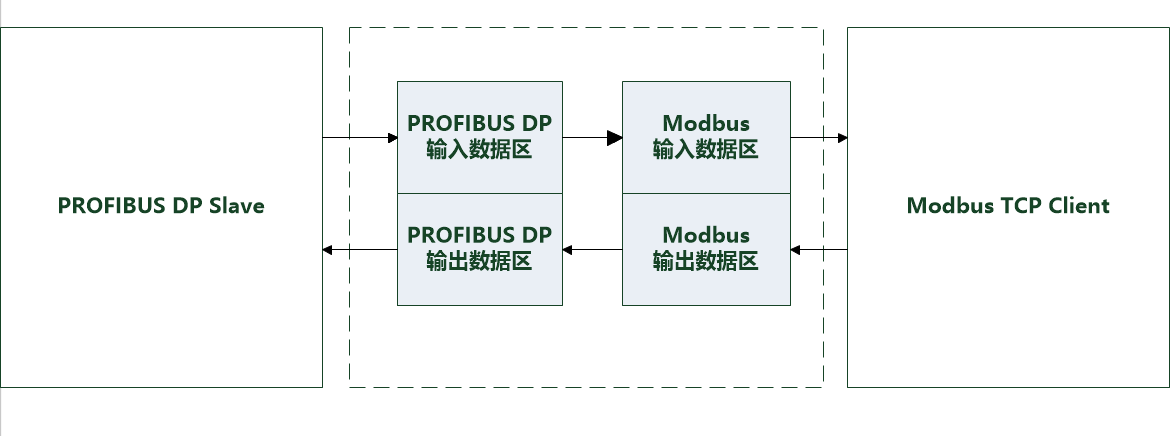

在網關配置軟件中進行數據映射，將 Modbus TCP 主站（WINCC 組態軟件）的寄存器地址與 Profibus DP 從站（磁鋼機）的輸入輸出地址進行對應。例如，將 WINCC 組態軟件中用于控制磁場強度的寄存器地址映射到磁鋼機的輸入寄存器地址，以便上位機發送的控制指令能夠準確傳輸?shù)酱配摍C(jī)。
五、WINCC 組態軟件配置
1. 新建項目
打開 WINCC 組態軟件，新建一個項目。設置項目的名稱、路徑等信息。
2. 添加 Modbus TCP 驅動
在項目中添加 Modbus TCP 通信驅動。在驅動設置中，輸入?yún)f(xié)議轉換網關的 IP 地址和端口號，建立與網關的通信連接。
3. 創建變量
在 WINCC 組態軟件中創建與磁鋼機相關的變量。根據之前在網關配置軟件中進行的數據映射，設置變量的地址和數據類型。例如，創建一個用于顯示磁場強度的變量，其地址對應網關映射后的 Modbus TCP 寄存器地址。
4. 設計監控界面
使用 WINCC 組態軟件的圖形化界面設計工具，設計監控界面。添加各種圖形元素，如按鈕、指示燈、文本框等，并將其與之前創建的變量進行關聯。例如，添加一個按鈕用于控制磁鋼機的開關，添加一個文本框用于顯示磁場強度的實時值。
5. 編寫腳本
根據實際需求，編寫腳本程序。例如，當點擊控制按鈕時，通過腳本程序向協議轉換網關發送相應的控制指令，實現對磁鋼機的遠程控制。
六、系統測試與調試
1. 硬件檢查
檢查所有設備的連接是否正確，電源是否正常。確保以太網網線和 Profibus DP 電纜連接牢固，無松動或損壞。
2. 軟件連接測試
在 WINCC 組態軟件中，點擊 “連接測試” 按鈕，檢查與協議轉換網關的通信是否正常。如果連接失敗，檢查 IP 地址、端口號等配置信息是否正確。
3. 數據傳輸測試
在 WINCC 組態軟件的監控界面上，手動輸入一個磁場強度的控制值，點擊 “發送” 按鈕。觀察磁鋼機是否能夠接收到控制指令，并根據指令調整磁場強度。同時，在監控界面上查看磁場強度的實時顯示值是否與磁鋼機的實際輸出值一致。
4. 故障排查與處理
如果在測試過程中出現數據傳輸異�；蛟O(shè)備不響應的情況，首先檢查網關的配置參數是否正確，數據映射是否準確。然后檢查硬件連接是否正常，是否存在通信干擾等問題。根據具體情況進行相應的調整和修復。
七、項目效果
通過使用捷米特的JM-DPM-TCP協議轉換網關，成功實現了WINCC組態軟件與磁鋼機之間的通信，解決了不同協議設備之間的兼容性問題。在玻璃生產過程中，操作人員可以通過WINCC組態軟件的監控界面實時監控磁鋼機的運行狀態和磁場強度，并根據生產工藝要求進行遠程控制。這不僅提高了生產過程的自動化程度和控制精度，還減少了人工操作的誤差和勞動強度，提高了玻璃產品的質量和生產效率。同時，系統的穩定性和可靠性得到了有效保障，為企業的生產運營提供了有力支持。
