詳細介紹

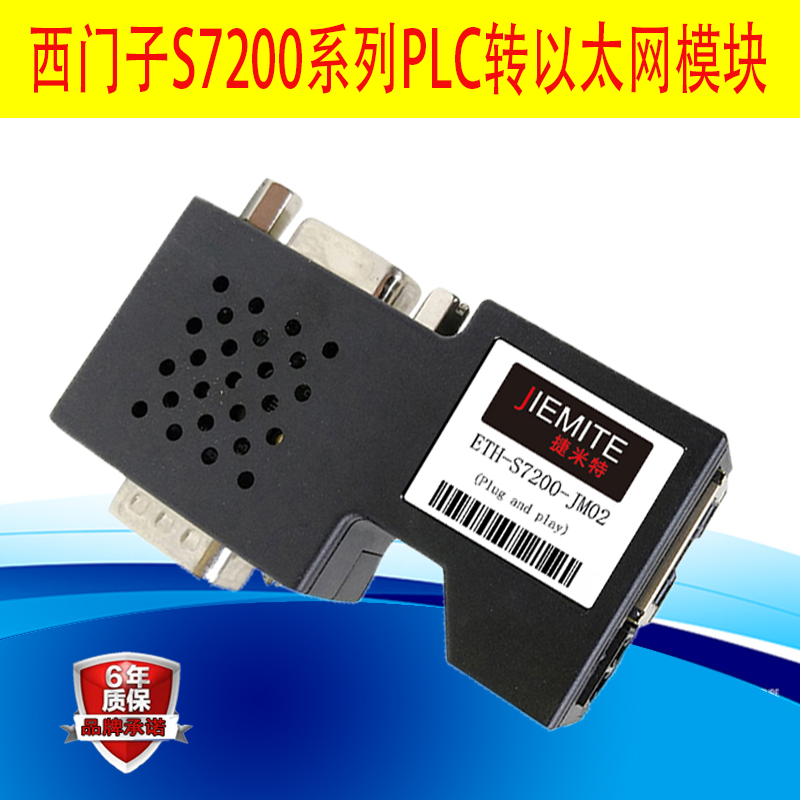

捷米特ETH-S7200用于西門子S7-200/SMART S7-200PLC的以太網數據采集，非常方便構建生產管理系統。
捷米特ETH-S7200不占用PLC編程口，即編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時，觸摸屏可以通過擴展RS485口與PLC進行通訊。
ETH-S7200支持工控領域內絕大多數SCADA軟件，支持西門子S7TCP以太網協議和ModbusTCP協議。
ETH-S7200-JM01直通型：捷米特?cái)U(kuò)展的DSUB9針母口，可以連西門子和Proface觸摸屏、多主站電纜、通訊板卡；
ETH-S7200-JM02橋接型：捷米特?cái)U(kuò)展的DSUB9針母口，可以連非西門子觸摸屏，如昆侖通態、威綸、臺達、步科等。
捷米特- S7200功能：
1、 支持多主站通訊，擴展口可以連觸摸屏或其他主站。
2、 通過WEB服務器或配置診斷工具Device均可對設備進行參數設置和運行診斷。
3、 波特率9.6Kbps~187.5Kbps自適應。
4、 直接安裝在PLC的PPI通訊口或者EM277的通訊口上，無需外接電源。
5、 支持西門子S7以太網通訊驅動，包括MicroWIN，支持WinCC以TCP/IP方式直連S7-200。
6、 用戶可以按照捷米特S7協議采用高級語言編程（如VB、VC、C#等），實現與S7-200的數據通訊，方便開發生產管理系統。
7、 免費提供捷米特S7 OPC服務器，支持OPC通道的SCADA以O(shè)PC方式與PLC進行通訊。
8、 集成ModbusTCP服務器， Modbus數據區可自動或編輯映射至S7-200寄存器。
9、 可同時實現S7TCP連接、ModbusTCP通訊，最多支持32個上位機的連接。
10、 支持用戶側通過以太網實現固件更新，一次購買，永久升級。

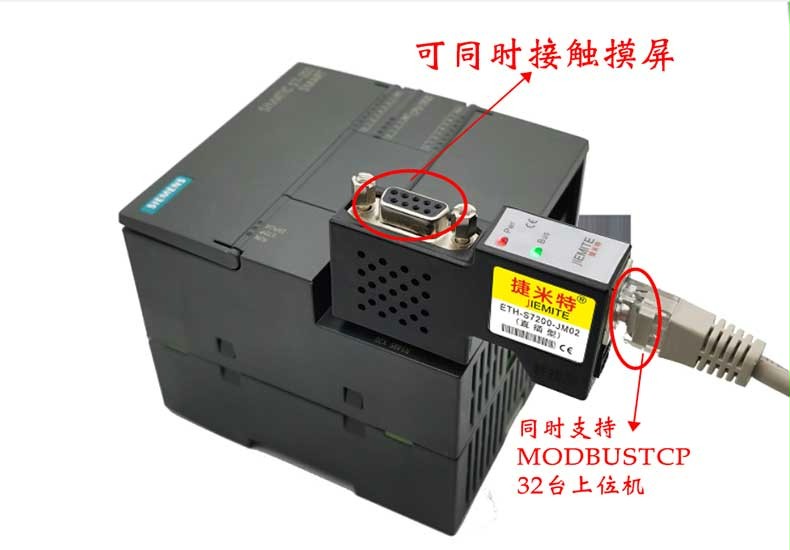

ETH- S7200模塊安裝：

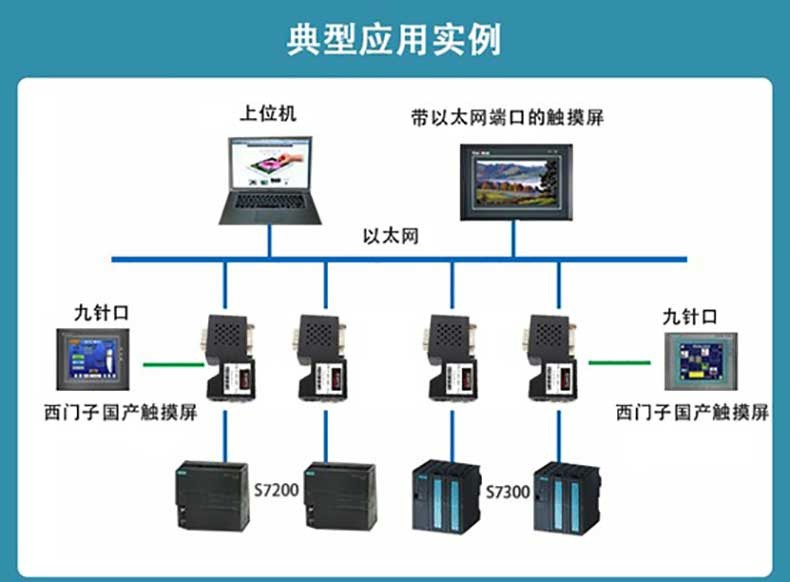

ETH- S7200典型應用：
技術參數：
|
產品型號 |
ETH-S7200-JM01(02) |
|---|---|
|
描述 |
西門子S7-200以太網通訊處理器 |
|
顏色 |
金屬黑 |
|
狀態顯示 |
Pwr, Bus |
|
以太網接口 接口類型 傳輸速率 協議支持 TCP連接數 |
Link/Active指示燈，線序自適應 RJ45母插座 10/100Mbps 西門子 S7TCP、ModbusTCP、 OPC、TCP/IP 協議開放 最大32 |
|
S7接口 接口類型 傳輸速率 協議支持 |
RS485 DSUB九針公 9.6K、19.2K、187.5K，波特率自適應 PPI/MPI從站 |
|
人機接口 接口類型 傳輸速率 協議支持 入機類型 |
RS485 DSUB九針母 9.6K、19.2K、187.5K PPI/MPI從站 西門子、MCGS、威綸、臺達、歩科等 |
|
編程軟件 組態軟件 OPC軟件 |
STEP7 MicroWIN WinCC、昆侖通態、組態王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、捷米特S7 OPC |
|
診斷和參數設置工具 |
IE瀏覽器，默認 192.168.1.188、BCDevice |
|
供電方式 電壓類型 |
PLC通訊口直接取電 24VDC/100mA |
|
工作溫度 |
0~60'C |
|
工作濕度 |
95%非凝露 |
|
安裝方式 |
即插即用 |
|
電磁兼容性 |
2014/30/EU |
|
認證 |
CE認證 |
|
尺寸(L*W*H) |
65*30*17mm |
|
重量 |
60g |
