一、以太網模塊相關項目背景
格力電器作為全球知名的空調及家電制造企業，其生產廠房內的自動化生產水平處于行業前列。生產線上廣泛使用了歐姆龍PLC的CJ/CP/CX系列可編程邏輯控制器，用于控制生產設備的運行、監測生產過程中的各項參數。然而，隨著企業對生產信息化、智能化管理的需求不斷提升，原有的基于傳統串口通信的PLC控制系統逐漸暴露出一些局限性。例如，數據傳輸速度慢、傳輸距離有限，難以實現大規模設備的集中監控和遠程管理，無法滿足實時生產數據采集和分析的需求。為了提高生產效率、優化生產流程、降低運營成本，格力電器決定對生產廠房內的PLC控制系統進行升級改造，引入plc以太網通訊模塊。
二、面臨挑戰
1. 設備兼容性問題：生產廠房內使用的歐姆龍PLC的CJ/CP/CX系列型號眾多，不同型號的PLC在通信協議、數據格式等方面存在一定差異，需要找到一種能夠兼容多種型號PLC的通信解決方案解決plc以太網通訊模塊。
2. 數據安全保障：在將PLC接入以太網后，生產數據的安全性至關重要。需要防止外部網絡攻擊和數據泄露，確保生產過程的穩定運行。
3. 系統穩定性要求高：格力電器的生產任務繁重，生產線不能長時間停機進行改造。因此，升級方案必須能夠在不影響正常生產的前提下進行實施，并且要保證升級后的系統具有高度的穩定性和可靠性。
三、解決方案
經過多方調研和技術評估，格力電器最終選擇了捷米特JM-ETH-CJ/CP/CX轉以太網模塊作為PLC聯網升級的核心設備完成plc以太網通訊模塊。該模塊具有以下特點和優勢，能夠有效解決上述挑戰：
功能和應用領域
1、即插即用，模塊直接插在PLC的DB9上，擴展口可同時連觸摸屏。JM-ETH-CJ可直接從PLC通訊口獲取電源，也可外接24VDC電源。
2、集成WEB服務器，通過網頁可設置設備參數和運行診斷，并設置登錄保護密碼，防止篡改配置數據。
3、自動識別PLC型號，自動匹配PLC和HMI串行參數，無需額外配置。
4、實現與歐姆龍編程軟件CX-Programmer的以太網通訊。
5、支持FINS/UDP、FINS/TCP以太網協議通信，支持上位機軟件（組態王、MCGS、力控、KepWareOPC服務器等）以歐姆龍的以太網驅動訪問。
6、集成ModbusTCP服務器，支持FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus數據區自動映射至PLC數據區。
7、特定的JMTCP/IP協議直接映射到計算機串行端口，支持上位軟件（編程軟件CXProgrammer、組態王、MCGS、力控、IFIX、INTOUCH、KepWareOPC服務器等）方便快捷訪問。8、采用FINS通信協議或者端口映射的方式，皆可實現高級語言（如VB、VC、C#等）編程，實現與歐姆龍PLC的數據通訊，方便開發生產管理系統。9、支持OPC通道的SCADA（上位組態軟件）以OPC方式與PLC通訊。10、可實現CX-Progarmmer、FINS/TCP、FINS/UDP、JMTCP透傳、ModbusTCP連接方式，允許10臺PC同時采集PLC數據。11、支持用戶側通過以太網實現固件更新，免費提供集成更多功能的固件，一次購買硬件，永久升級。
四、實施過程
1. 現場勘查與規劃：在項目實施前，捷米特技術團隊對格力電器生產廠房進行了詳細的現場勘查，，歐姆龍PLC的通訊口上一般都會插有觸摸屏，用以監控PLC的實時數據；而現在，由于項目需求，需要在不影響原觸摸屏的通訊情況下，再增加計算機對PLC的數據監控（組態王、MCGS、力控），而JM-ETH-CJ產品能完美解決這樣的設備改造方案。
2. 模塊安裝與配置：
接口描述

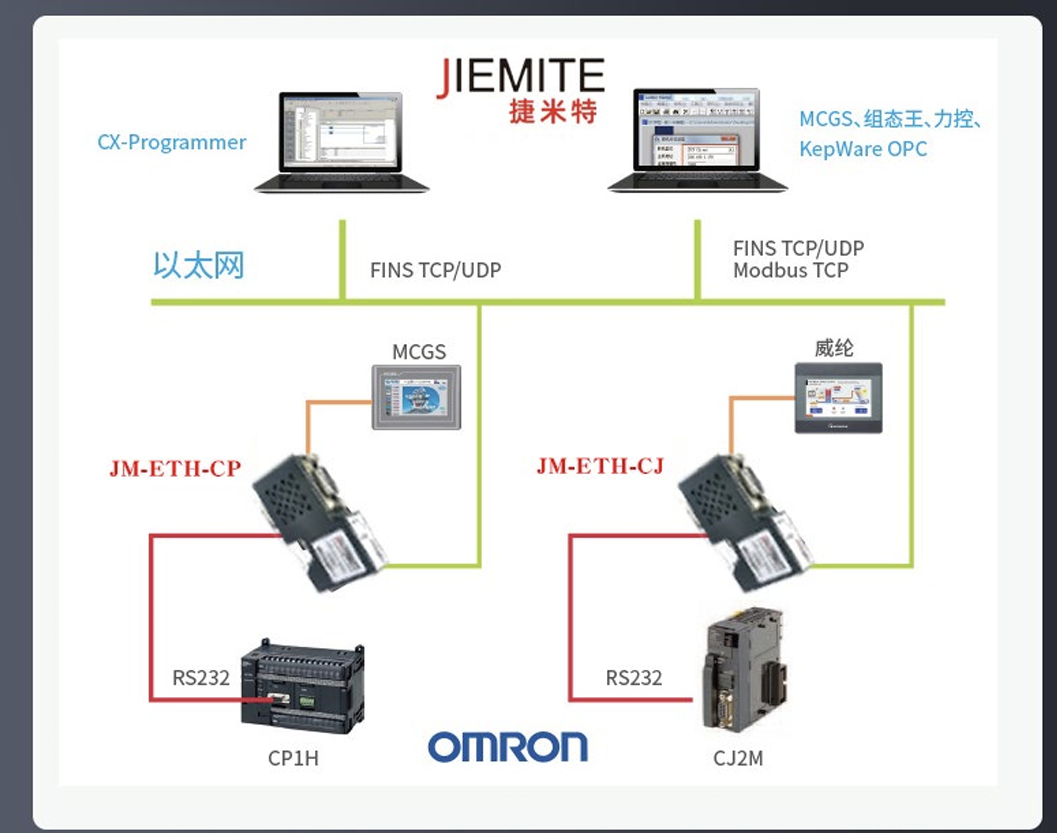

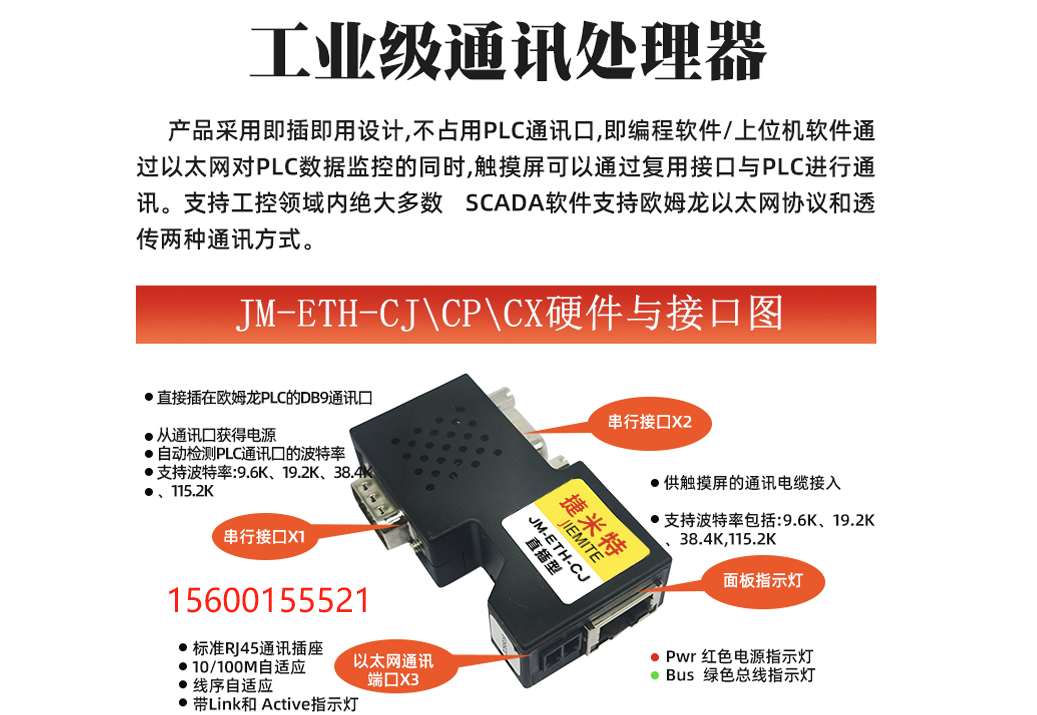

JM-ETH-CJ產品共有三個接口：DB9通訊母口X1、DB9通訊母口X2、RJ45通訊口X3。
串行接口X1直接插在歐姆龍PLC的DB9通訊口上，X1接口能夠自動檢測PLC通訊口的波特率，支持的波特率包括：9.6k、19.2k、38.4K、115.2k。
2.2.2串口接口X2X2為DB9母口，可供觸摸屏的通訊電纜接入，
支持的波特率包括：9.6k、19.2k、38.4K、115.2k。2.2.3以太網通訊端口X3以太網通訊RJ45標準插口，遵循以太網接線標準，其針腳定義為：
3. 在不影響生產的前提下，利用生產線的停機間隙，逐步完成捷米特JM-ETH-CJ/CP/CX轉以太網模塊的安裝和配置工作。技術人員按照安裝說明書，將模塊與PLC進行連接，并通過Web界面進行參數設置，確保模塊與PLC之間的通信正常。
五、項目效果
1. 提高生產效率：通過以太網實現了PLC之間以及PLC與監控中心之間的高速數據傳輸，生產數據能夠實時上傳到監控中心，管理人員可以及時掌握生產進度和設備運行狀態，及時調整生產計劃，提高了生產效率。例如，生產線上的設備故障能夠及時被發現并通知維修人員，減少了設備停機時間。
2. 優化生產管理：利用聯網系統，格力電器建立了生產數據中心，對生產過程中的各項數據進行集中管理和分析。通過數據分析，發現生產過程中的瓶頸和問題，及時采取措施進行優化，提高了產品質量和生產管理水平。
3. 降低運營成本：實現了遠程監控和管理，減少了人工巡檢的工作量，降低了人力成本。同時，通過對設備運行狀態的實時監測，能夠提前發現設備故障隱患，及時進行維護和保養，延長了設備的使用壽命，降低了設備維修成本。
六、總結與展望
格力電器生產廠房PLC聯網升級項目的成功實施plc以太網通訊模塊，為企業的生產信息化和智能化發展奠定了堅實的基礎。捷米特JM-ETH-CJ/CP/CX轉以太網模塊以其高度兼容性、強大的安全防護機制和穩定可靠的性能，為項目的順利實施提供了有力保障。未來，格力電器將繼續深化工業互聯網應用，進一步拓展聯網系統的功能，實現生產過程的全面自動化和智能化，提升企業的核心競爭力。同時，捷米特也將不斷創新和完善產品，為更多企業提供優質的工業通信解決方案。
