產品功能特點

• 雙核240MHz高性能MCU
• RS232或RS485接口可選
• 5~36V寬電壓供電
• 可選雙網口設計，支持串口服務器的級聯，可以級聯為8串口、12串口、16串口
• 萬次PING延時均值小于1ms
• RS485串口光耦隔離，隔離電壓1500V
• 雙看門狗守護
• 可以實現4路TCP/IP協議到RS485的轉化
• 每個串口支持雙路Socket通信，且兩路Socket功能完全相同
• 支持TCP/UDP客戶端、服務器，HTTP客戶端，MQTT
• 支持對接阿里云、百度云、移動Onenet
• 支持ModbusTCP/RTU協議轉換
• 支持參數批量導出、導入
• 4路串口可以配置為不同的波特率
• 支持網頁升級、遠程升級，支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址
• 導軌型安裝、背板掛耳安裝、桌面型掛耳固定安裝三種方式可選
• 自切換10/100Mbps網口
• 具有存儲型Modbus網關特性，也可以作為非存儲型Modbus網關使用
• 作為TCP服務器支持30個TCP連接，作為TCP客戶端支持7個目的IP

產品簡介

1.1 概述

JM-RS04系列產品為可實現串口與網口互傳的數據終端。采用主頻高達240MHz的雙核高性能MCU，支持寬電壓（5~36V）供電，每路串口對應兩路Socket，每路Socket均支持TCP/UDP透傳、HTTP Client、MQTT等協議，支持SSL/TLS數據加密可滿足對數據安全的要求。4串口485服務器每路串口對應兩路Socket，每路Socket均支持TCP/UDP透傳、HTTP Client、MQTT等協議，兼容RS485-TCP/IP-5443D等設備協議。

優異的硬件性能、豐富的軟件功能可使本產品應用各種行業和復雜的場景，如電力電子、智能儀表和能耗監控；作為物聯網網關作為設備和云端的通訊橋梁；各類自動化PLC的遠程監控和程序下載；各類組態軟件和設備通訊接口；門禁安防領域設備聯網；
醫療設備的聯網信息采集等等。



產品典型應用如圖 1：



圖 1網絡拓?fù)鋱D





1.2 規格參數

表格 1規格參數

	條目	參數
電氣參數	尺寸	128*79*23mm（不含側耳及端子）
	工作溫度	-40 ~ 85℃
	工作濕度	5% ~ 95%
	供電接口	DC插座(5.0mm)
	供電電壓	5~36V
	供電電流	65mA@12V
	網口 * 1	RJ45 10/100M自適應（可升級2個網口）
串口（4路）	接口類型	串口：RS485/RS232  3P拔插式端子(5.08mm)
	波特率	1200 ~ 460800bps
	校驗位	NONE/ODD/EVEN
	數據位	7、8
	停止位	1/2
	硬件流控	NFC或485
LED	Power	電源指示
	Work	工作狀態指示燈
	TX1	串口1 Tx指示燈
	RX1	串口1 Rx指示燈
	TX2	串口2 Tx指示燈
	RX2	串口2 Rx指示燈
按鍵	Reload	長按3秒以上恢復默認參數
軟件功能	網絡協議	DHCP/DNS/TCP/UDP/HTTP/ICMP/SSL/TLS/MQTT
	透傳協議	TCP Client/Server UDP Client/Server MQTT
輔助功能	內置網頁	支持參數設置，固件升級
	AT指令	串口AT/網絡AT
	局域網搜索	搜索設備，可執行網絡AT命令
	設備維護	串口升級、網絡升級、異常處理

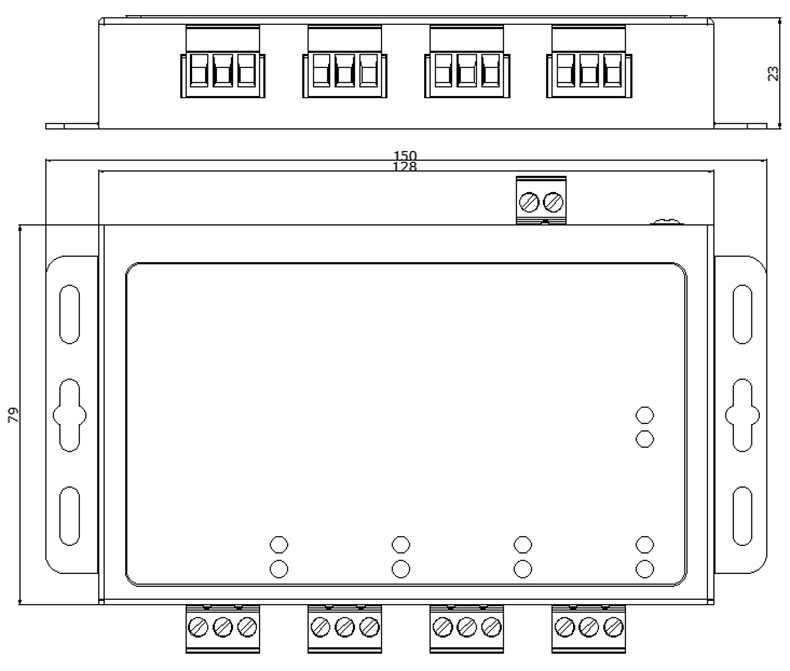

1.3 尺寸圖

圖 2尺寸圖

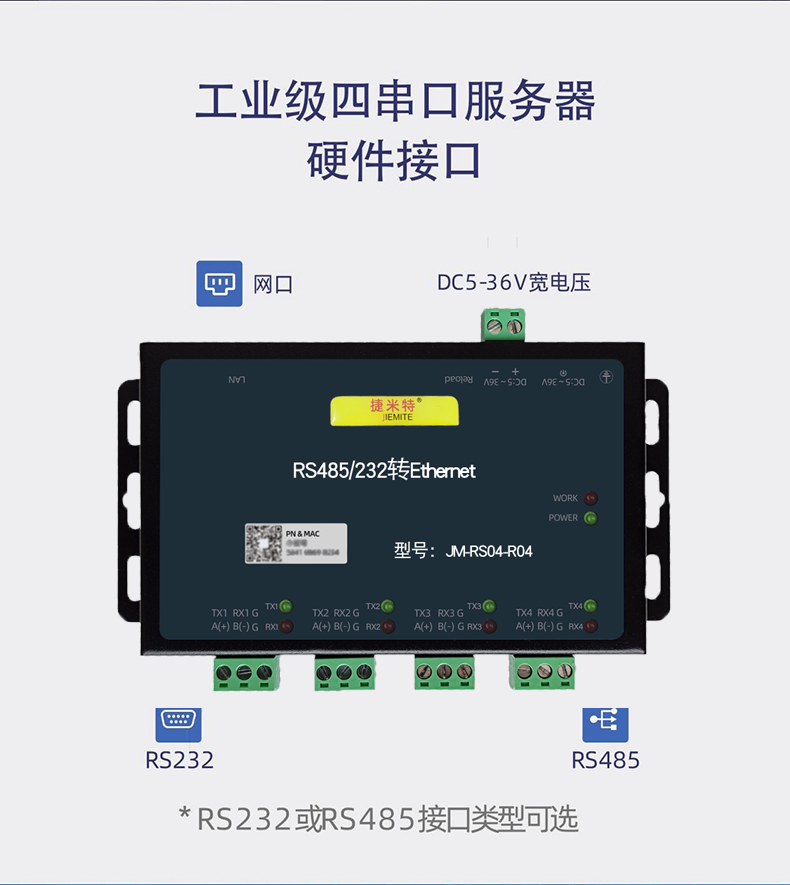

1.4 硬件接口

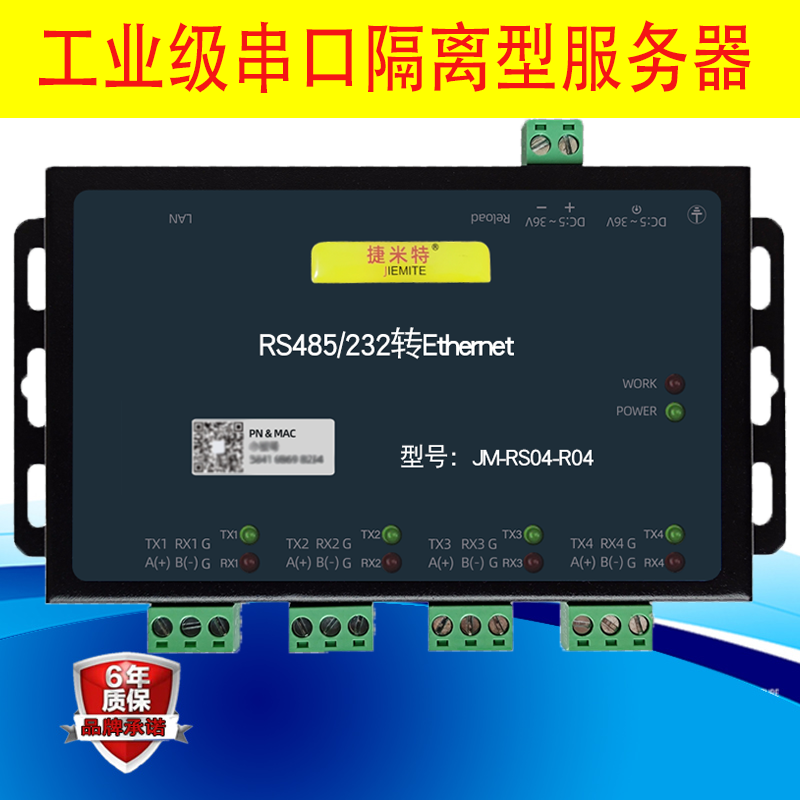

圖 3硬件接口
