EtherCAT遠程分布式IO模塊系統簡介
JM7000 Ethercat總線耦合器是捷米科技新推出的基于EtherCAT總線自主研發的高性能總線通用遠程分布IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。
JM7000 Ethercat耦合器：EtherCAT（以太網控制自動化技術）是一個開放架構，以工業以太網為基礎的現場總線系統，其名稱的CAT 為控制自動化技術（Control Automation Technology）字首的縮寫；內置2000mA電源，自用并給后續模塊供電；組態簡單，可適配TwinCAT、Codesys、歐姆龍、Ethercat板卡等絕大部分EtherCAT主站；IN/OUT兩路以太網總線接口，體積小巧。
JM7000 Ethercat總線耦合器可連接所有的總線端子模塊。多可連接32個輸入/輸出端子模塊。此系列IO適用于現場點數多，信號種類多集中控制。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別�？刂破鬟^程映像區內的信息以字節陣列格式顯示，支持自動組態，無需在PC上設置參數。
插片式設計，根據插片順序組態，輸入輸出互不影響
|
接口參數 | |
|
總線協議 |
Ethercat |
|
I/O站數量 |
≤32 |
|
級聯拓?fù)鋽?shù) |
≤65534 |
|
接口結構 |
RJ45*2 |
|
傳輸速率 |
100Mb/s |
|
電流消耗 |
約360mA |
|
站點距離 |
≤100m電源采用24V DC (-15%/+20%) |
|
電氣隔離 |
有 |
|
電氣隔離 |
1500 Vrms |
|
技術參數 | |
|
額定電壓 |
24VDC(18~36V) |
|
輸出功率 |
≤1700mA |
|

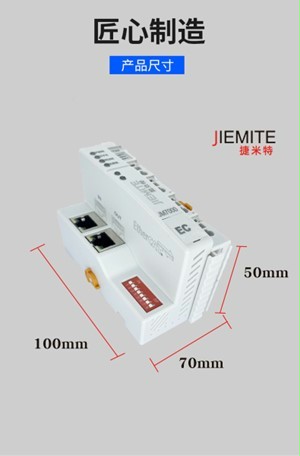

尺寸 |
100*69*48mm |
|
防護等級 |
IP20 |
|
工作溫度范圍 |
-40~85℃ |
|
相對濕度 |
95 %，無凝結 |

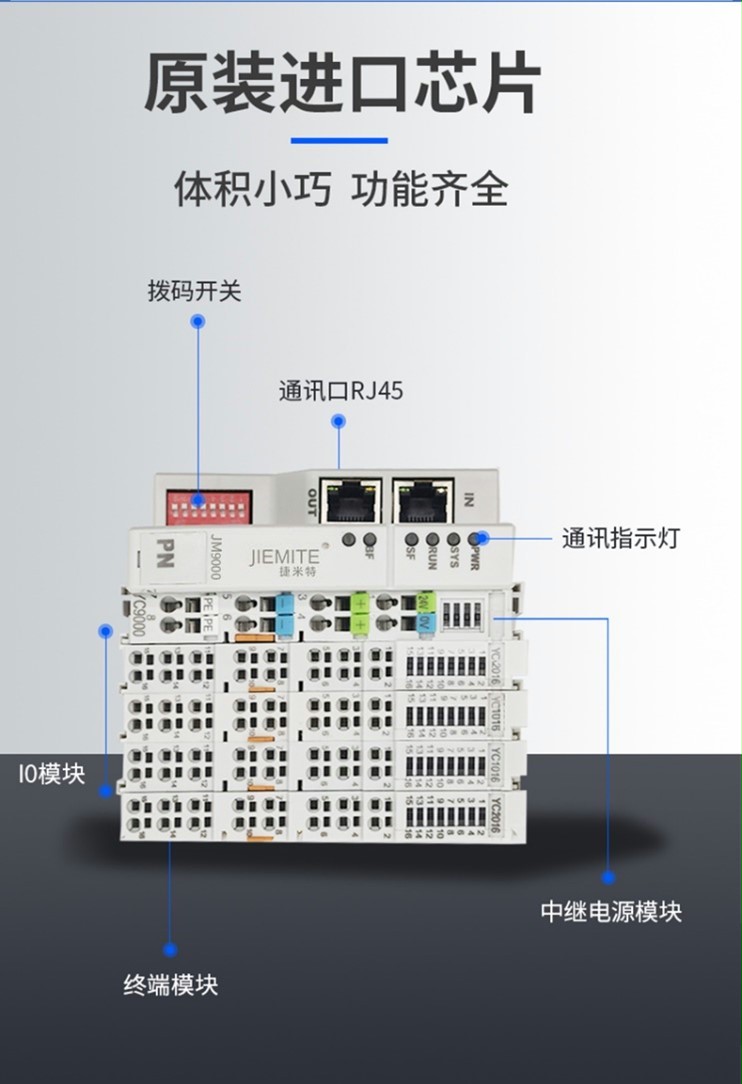

一個完整的控制系統由一個總線模塊控制器、若干JM系列端子模塊以及一個終端端子模塊(JM0000)組成。其中，JM系列端子模塊需在我司另行購買，終端端子模塊隨JM7000附贈。
JM系列可編程控制器擴展模塊目前包括:數字量輸入擴展模塊、數字量輸出擴展模塊、模擬量輸入擴展模塊、模擬量輸出擴展模塊及其功能模塊，具體的選型表如下表所示。
|
捷米特分布式IO系統選型表 | |
|
網絡適配模塊耦合器 | |
|
ProfiNet總線適配器 |
JM9000 |
|
EtherCAT總線適配器 |
JM7000 |
|
Modbus/TCP總線適配器 |
JM6000 |
|
DeviceNet總線適配器模塊 |
JM9600 |
|
數字量輸入模塊 | |
|
8 通道數字量輸入，PNP |
JM1008 |
|
8 通道數字量輸入，NPN |
JM1108 |
|
16 通道數字量輸入，PNP |
JM1016 |
|
16 通道數字量輸入，NPN |
JM1116 |
|
數字量輸出模塊 | |
|
8 通道數字量輸出，PNP |
JM2008 |
|
8 通道數字量輸出，NPN |
JM2108 |
|
16 通道數字量輸出，PNP |
JM2016 |
|
16 通道數字量輸出，NPN |
JM2116 |
|
繼電器輸出模塊 |
JM2604 |
|
模擬量輸入模塊 | |
|
16 位 4 通道電壓輸入模塊，0~10 V |
JM3004 |
|
16 位 4 通道電流輸入模塊，4~20 mA |
JM3104 |
|
模擬量輸出模塊 | |
|
16 位 4 通道電壓輸出模塊，0~10 V |
JM4004 |
|
16 位 4 通道電流輸出模塊，4~20 mA |
JM4104 |
|
高速計數模塊 | |
|
1 通道高速計數模塊（差分） |
JM5001 |
|
2 通道高速計數模塊（24V/PNP） |
JM5002 |
|
2 通道高速計數模塊（24V/NPN） |
JM5003 |
|
1 通道脈沖輸出模塊 |
JM5121 |
|
485總線模塊 |
JM6002 |
|
功能模塊 | |
|
增量電源模塊2000mA |
PW1000 |
|
終端電阻模塊 |
JM0000 |
|
RTD熱電阻采集模塊 | |
|
2通道熱電阻（RTD）輸入模塊 |
JM3602 |
|
4通道熱電偶（TC）輸入模塊 |
JM3604 |
|
聯系人：15600100189（可加好友） | |

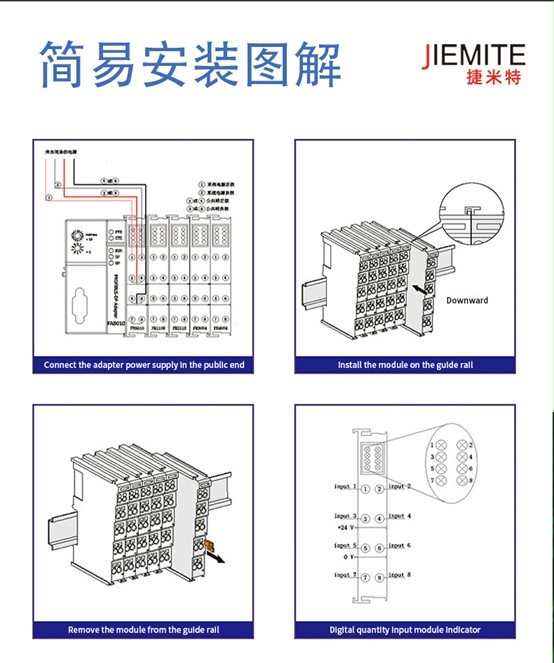

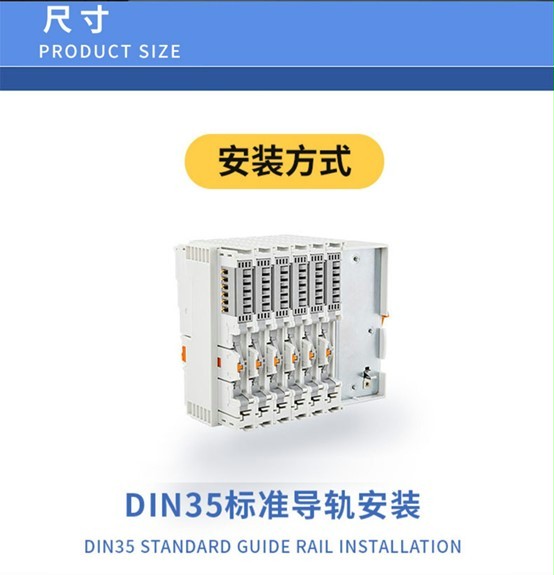

產品安裝尺寸圖
