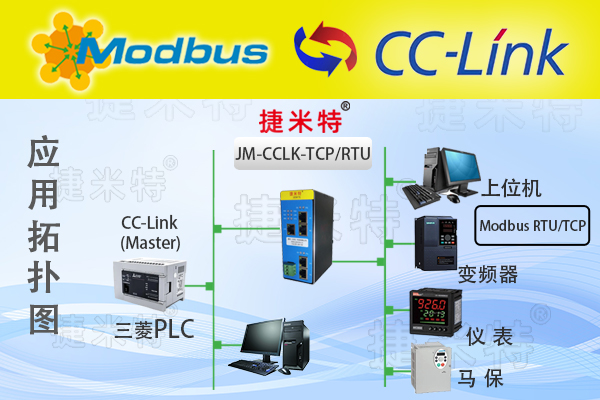

JM-CCLK-RTU是自主研發的一款CCLINK從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU設備接入到CCLINK總線中。
本網關連接到CCLINK總線中做為從站使用，連接到MODBUS-RTU總線中做為主站使用。
產品參數
技術參數
u 網關的CCLINK接口做為從站工作。
u 網關支持CCLINK Ver.1 。
u 網關最大支持輸入輸出各48字節 。
u 波特率支持：156K、625K、2.5M、5M、10M可選。
u 網關做為遠程設備站工作。
l 網關的MODBUS接口做為主站工作。
l 網關的MODBUS接口通過RS485通訊。
l 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
l 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。
l 網關的MODBUS 接口支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。
電氣參數
◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
◆ 工作環境：-25～55℃，濕度≤95%
◆ 防護等級：IP20
◆ 安裝方式：35mm 導軌
◆ 重量：500g
接口及指示燈說明
|
CCLINK 信號 |
定義 |
MODBUS 信號 |
定義 |
|
端子110 |
終端電阻110歐，使用時與DA短接 |
端子A+ |
RS485信號A |
|
端子130 |
終端電阻130歐，使用時與DA短接 |
端子B- |
RS485信號B |
|
端子DA |
CCLINK信號A |
端子TR |
RS485終端電阻 使用時與B-短接 |
|
端子DB |
CCLINK信號B |
端子TX |
RS232 發送 |
|
端子DG |
CCLINK信號GND |
端子RX |
RS232 接收 |
|
端子SLD |
CCLINK屏蔽地 |
端子GND |
RS232 GND |
|
信號 |
定義 |
信號 |
定義 |
|
端子L+ |
供電電源24V |
端子M |
供電電源0V |
|
端子PE |
電源保護地 |
網口LAN |
下載口，用于配置MODBUS報文 |
|
標識 |
顏色 |
定義 |
|
PWR |
綠色 |
網關內部電源正常 |
|
LAN |
綠色 |
網關處于配置狀態，可以通過LAN接口下載配置 |
|
|
|
|
|
RUN |
綠色 |
CCLINK通訊正常 |
|
ERR |
紅色 |
CCLINK通訊故障 |
|
RD |
綠色 |
收到CCLINK數據 |
|
SD |
綠色 |
發送CCLINK數據 |
|
|
|
|
|
485-TX |
綠色 |
485接口正在發送數據 |
|
485-RX |
綠色 |
485接口正在接收數據 |
|
232-TX |
綠色 |
232接口正在發送數據 |
|
232-RX |
綠色 |
232接口正在接收數據 |

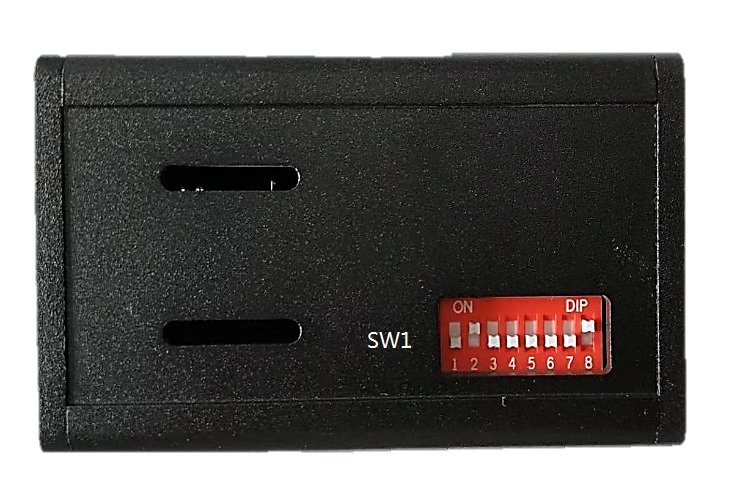

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 |
Bit1 |
MODBUS 主從設置： ON：網關做為 MODBUS 主站工作 OFF：網關做為 MODBUS 從站工作 |
|
Bit2 |
MODBUS 物理接口設置： ON：網關使用 485 接口工作 OFF：網關使用 232 接口工作 | |
|
Bit3-Bit7 |
預留，撥到 OFF | |
|
Bit8 |
配置模式： ON：網關處于配置模式 OFF：網關處于運行模式 |

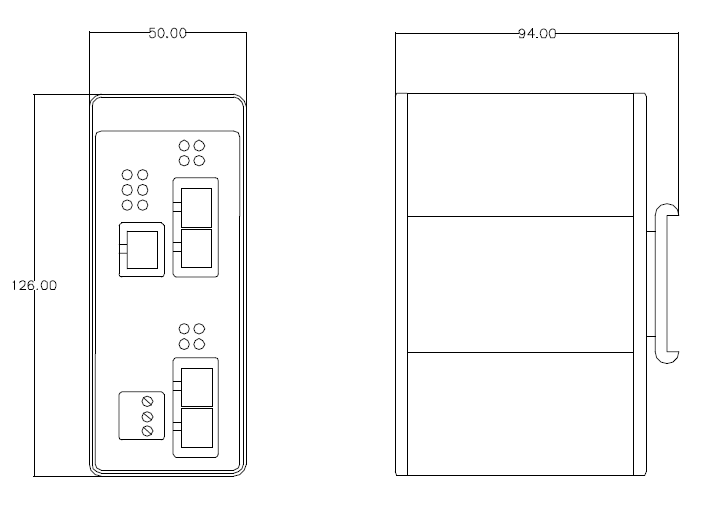

產品尺寸

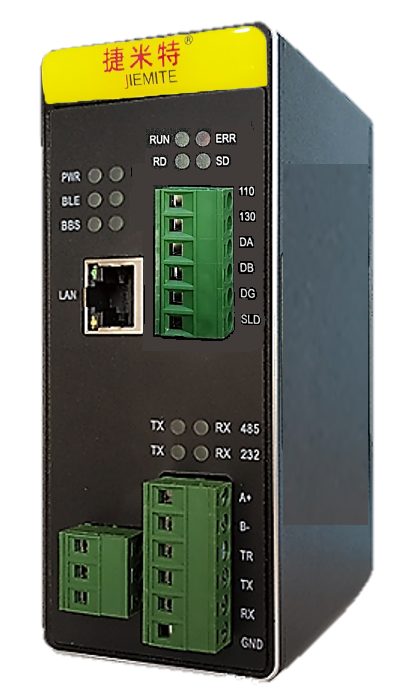

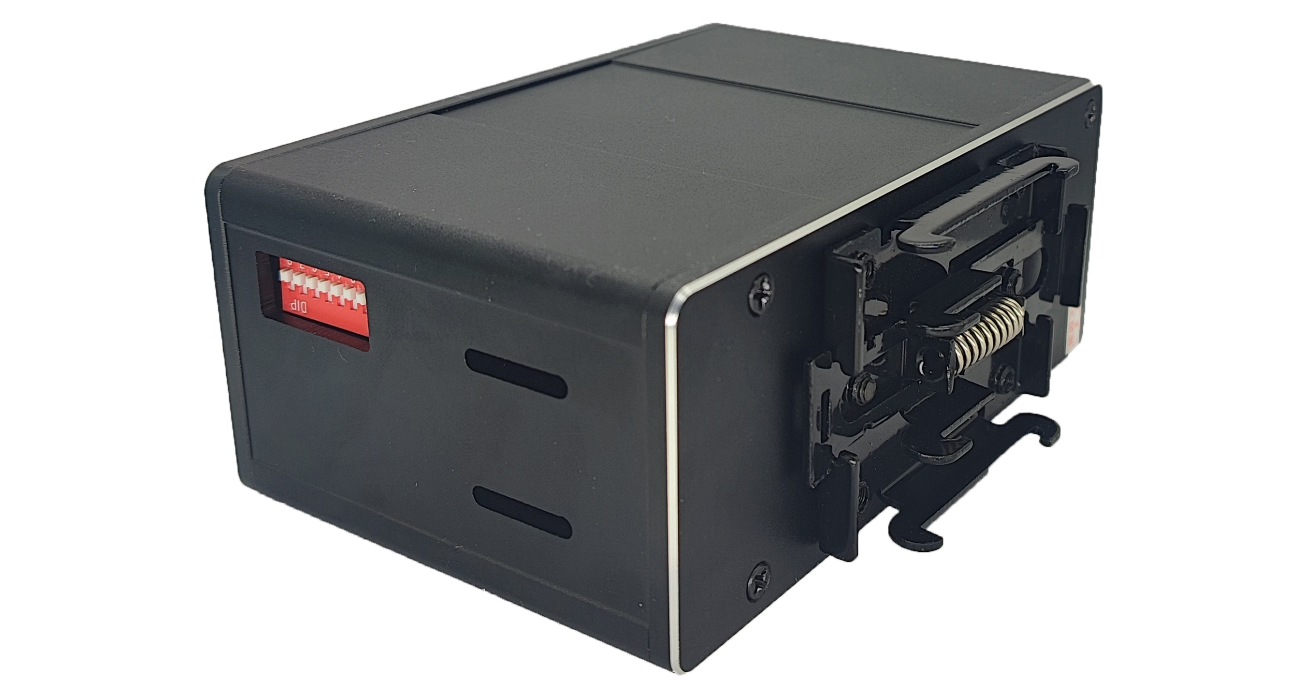

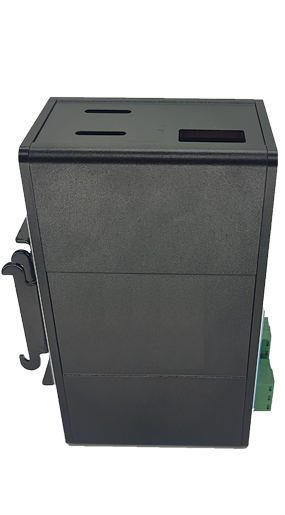

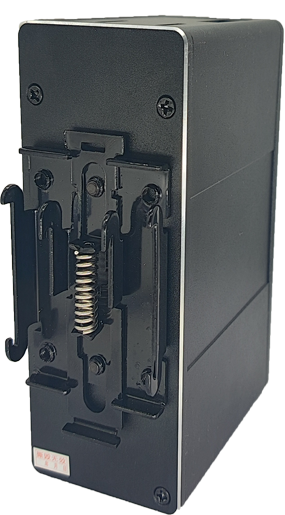

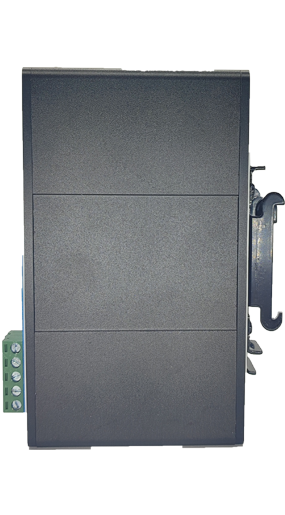

產品展示圖
