1.產品概述

1.1 產品功能

JM-PN-CCLKIE是自主研發的一款PROFINET從站功能的通訊網關。該產品主要功能是實現CCLINK IEFB總線和PROFINET網絡的數據互通。

JM-PN-CCLKIE連接到PROFINET總線中做為從站使用，連接到CCLINK IEFB總線中做為從站使用。





1.2 技術參數

1.2.1 PROFINET技術參數

● 網關做為PROFINET網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 適應PROFINET V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

● 支持的數據長度：輸入≤1000 字節，輸出≤1000 字節，輸入+輸出≤2000 字節。

1.2.2 CCLINK IE FIELD BASIC技術參數

● 網關做為CCLINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站

● 輸入輸出字節數：輸入字?jǐn)?shù)最大128 word、輸出字?jǐn)?shù)最大128 word。

● 網關占用幾個站，直接決定輸入輸出數量，見下表：

序號	占用站數	輸入字?jǐn)?shù)	輸出字?jǐn)?shù)
1	1	32	32
2	2	64	64
3	3	96	96
4	4	128	128



2.產品外觀

2.1 產品尺寸圖

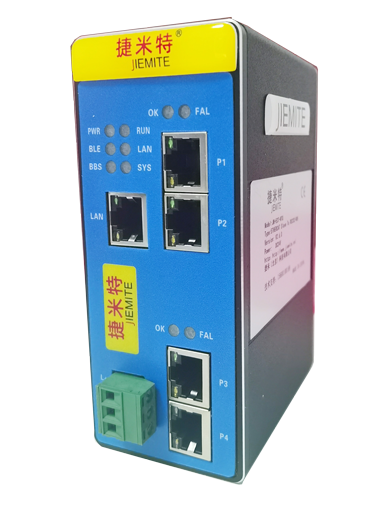

2.2 端子說明

3PIN端子L+：電源24V

3PIN端子M：電源0V

3PIN端子PE：保護地

網口LAN：網關下載口，本產品不使用

網口P1和P2：PROFINET接口

網口P3和P4：CCLINK IEFB接口



2.3 指示燈

標識	顏色	定義
PWR	綠色	網關內部電源正常
OK	黃色	PROFINET通訊正常
FAL	紅色	PROFINET通訊斷線
OK	黃色	CCLINK IEFB通訊正常
FAL	紅色	CCLINK IEFB通訊斷線



2.4 撥碼說明





標識	撥位	定義
SW1	Bit1~Bit4	保留
	Bit5~Bit6	CCLINK IE FIELD BASIC占用站數設置： Bit5=OFF，Bit6=OFF ：占用1站 Bit5=ON，Bit6=OFF ：占用2站 Bit5=OFF，Bit6=ON ：占用3站 Bit5=ON，Bit6=ON ：占用4站
	Bit7	數據大小端設置：一般撥到ON ON：大端排列 OFF：小端排列
	Bit8	網關設置狀態： ON：網關處于設置狀態，用戶可以設置網關的配置信息 OFF：網關處于運行狀態。



3.硬件電氣規范

3.1 電氣參數

◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE

◆ 工作環境：-25～55℃，濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm導軌

◆ 重量：500g

3.2 PROFINET的電氣連接

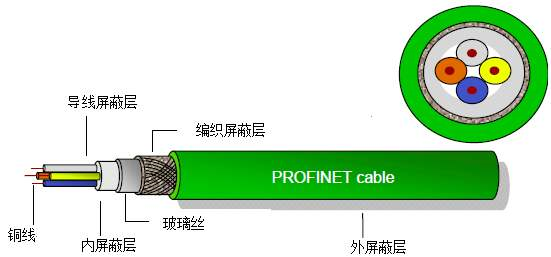

PROFINET采用標準4芯屏蔽電纜。建議用戶使用標準PROFINET插頭及標準PROFINET電纜。有關PROFINET安裝規范請用戶參照有關PROFINET技術標準。



3.3 CCLINK IE FIELD BASIC的電氣連接

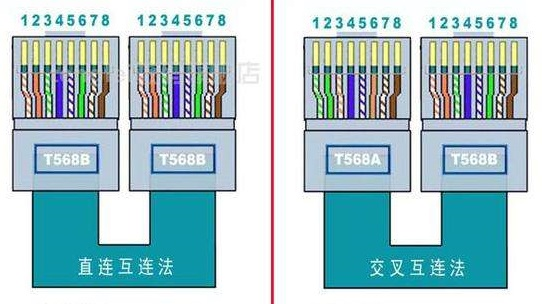

CCLINK IE FIELD BASIC采用標準的T568B接法，支持直連和交叉接線方式，如上圖所示。CCLINK IE FIELD BASIC只需要連接以太網的1、 2、 3、 6這四根信號線即可實現通訊。用戶需注意以太網線的屏蔽層連接良好。



4. 協議及數據轉換

4.1 協議轉換原理

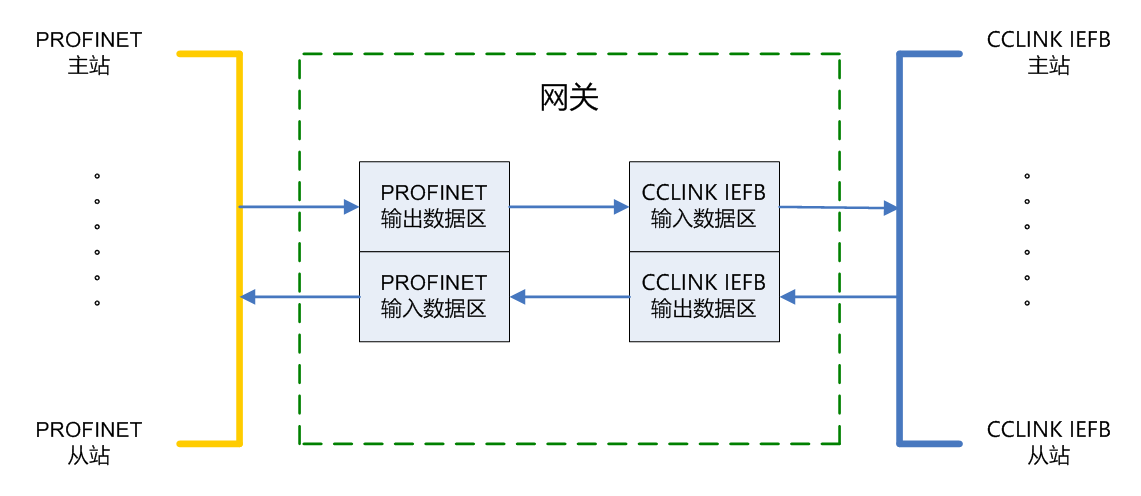

網關分別從PROFINET一側和CCLINK IEFB一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。
