詳細介紹
捷米特JM-COP-RTU是一款自主研發的工業級網關模塊，該網關實現CANopen網絡與Modbus RTU網絡之間的數據通訊。即CANopen與Modbus RTU之間的無縫通信。
廣泛應用
捷米特JM-COP-RTU應用于Modbus RTU接口主站控制器與CANopen接口電機、變頻器、儀表、機械臂等通訊。支持廣泛的設備類型，捷米特JM-COP-RTU和NT 100-RE-CO，AB7640/7308擁有同等性能。CANopen轉Modbus RTU協議轉換網關模塊能夠與多種不同設備進行通訊，可滿足多種工業生產需求。具備相應的技術參數，例如以太網10/100m自適應、特定的輸入輸出字節數等。具有一定的硬件電氣規范，包括電源要求、工作環境溫度、防護等級等。

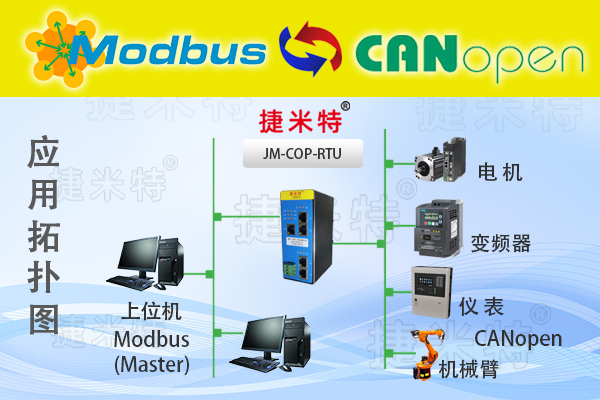

捷米特JM-COP-RTU拓?fù)鋱D
技術參數
- 捷米特JM-COP-RTU在Modbus RTU一側為Modbus RTU主站，在CANopen一側為CANopen從站
- Modbus RTU轉CANopen協議轉換網關模塊支持最大的輸出字節數為1440字節，最大的輸入字節為1440字節，輸入輸出字節的長度由TIA Portal設定。
- 支持的最多 16個槽位；支持標準的 Profinet IO協議
- SDO：支持上行/下行，最大512字節。
- 最大連接數：126個從站
- 波特率：支持10kbit/s、20kbit/s、50kbit/s、100kbit/s、125kbit/s、250kbit/s、500kbit/s、800kbit/s、1Mbit/s，其它波特率可以定制。
配置方法
- 正確連接電源，通過以太網口將捷米特JM-COP-RTU與PC相連，給網關上電；
- 配置CANopen從站參數；配置Modbus主站通訊參數；
- 配置Modbus從站，設置數據映射；生成配置文件，設置通訊口并下載。
- 等待大約5秒，CANopen轉Modbus RTU協議轉換網關模塊會與PLC之間建立連接，此時指示燈亮。
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
