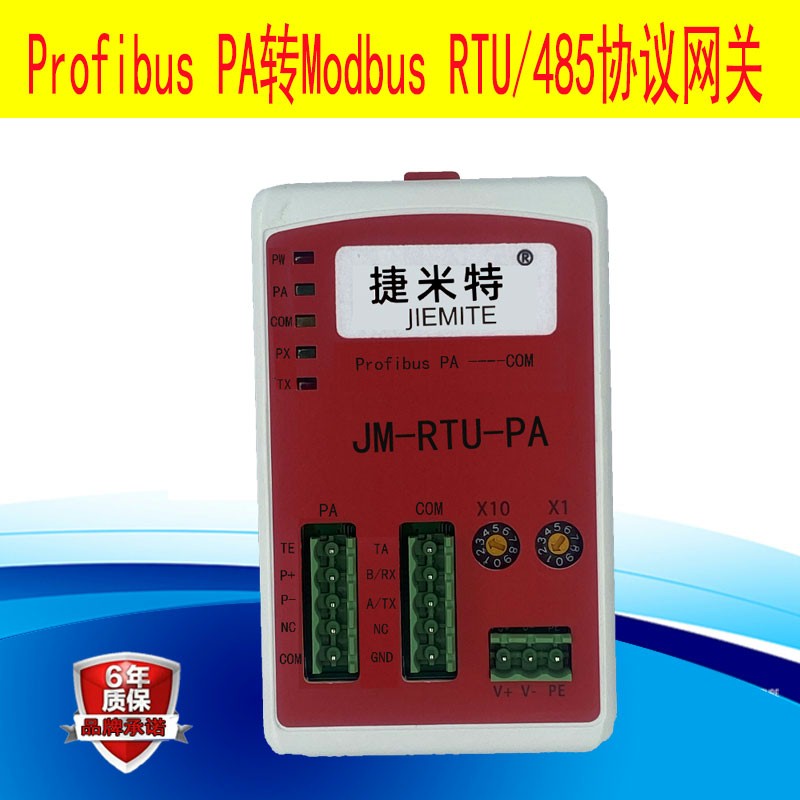

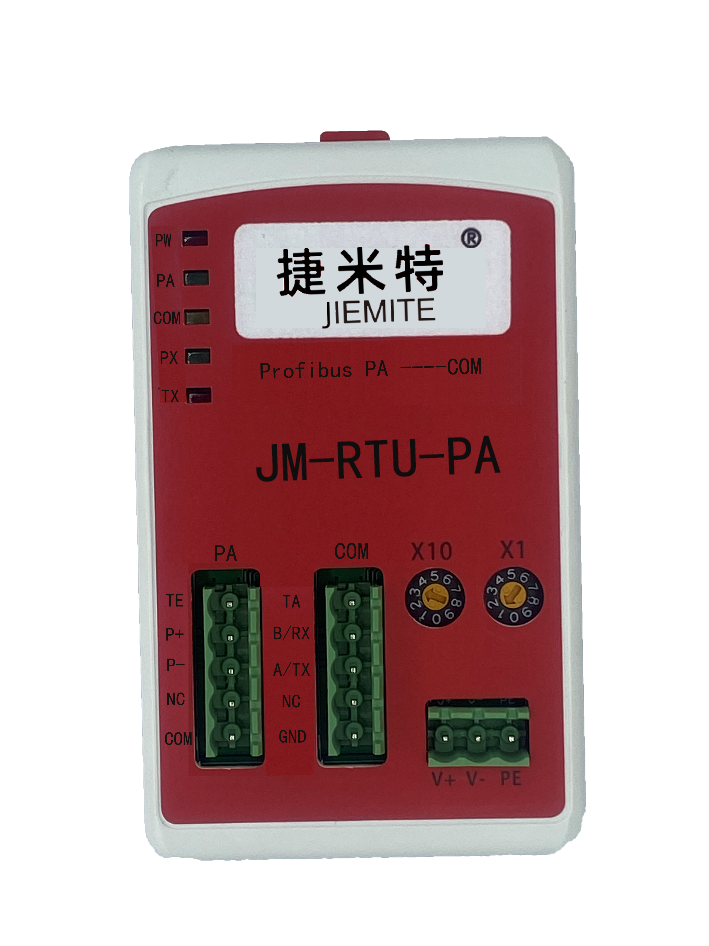

profibus PA轉Modbus rtu/485協議網關

JM-RTU-PA









1、產品概述

本產品是一種將Profibus PA和Modbus485 RTU專用通訊協議橋接的協議轉換設備。符合Modbus通訊協議的設備可通過本產品和Profibus PA總線上的主站設備進行數據交換。需使用ProfibusPA鏈接器或DP/PA耦合器實現ProfibusDP和ProfibusPA的總線耦合。本產品在Profibus PA及Modbus總線上均工作在從站模式。RS485接口型號為JM-RTU-PA，RS232接口型號為JM-PA-232。

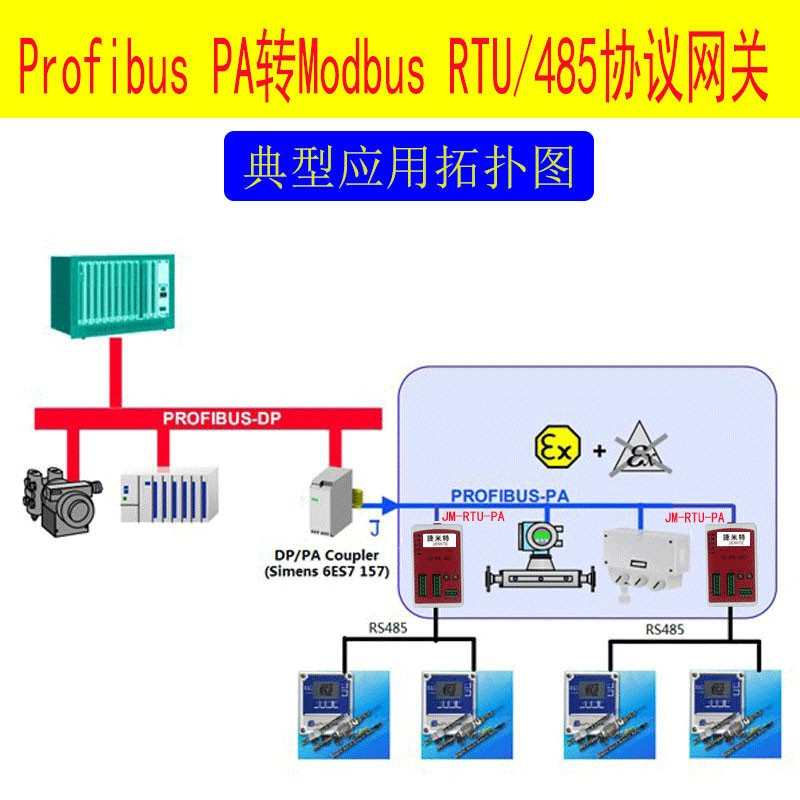

Profibus PA轉Modbus485 RTU拓?fù)鋱D：



 圖1-1  JM-RTU-PA應用

1.1、產品特點

◆ 使用32-Bit MCU，頻率可達80MHz；

◆ 使用Siemens公司PA總線專用芯片；

◆ 支持Profibus DP-V1 slave；

◆ 31.25K標準ProfibusPA波特率；

◆ Modbus485傳輸速率可達115.2 kbps；

• 功能塊支持16AI、8DI、4AO、8DO；

◆ ProfibusPA和Modbus485具備2500Vrms 高速磁耦合隔離保護電路；

◆ Profibus、串口、電源三端電氣隔離，并且三個端口具備抗600W雷電、浪涌能力；

◆ 電源輸入具備反接、過流、過熱保護功能；

◆ 具備LED 狀態指示燈，方便用戶查看狀態；

◆ 內置獨立看門狗，增強設備抗干擾能力；

◆ 采用導軌(DIN Rail)安裝方式。

1.2、技術指標

1.2.1 RS485接口

◆ 波特率支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps；

◆ 幀格式支持7、8個數據位， None/Odd/Even校驗位，1、2 個停止位。

1.2.2 ProfibusPA接口

◆ 共支持36個Slot，其中包括16AI、8DI、4AO、8DO；

◆ 傳輸速率31.25kbps。

◆ Profibus 從站地址設置范圍0~125。

1.2.3 電源接口

◆ 輸入電壓：DC7-24V；

◆ 具備反接、過流保護功能；

◆ 電流消耗：40mA@24V。

1.2.4 環境指標

◆ 工作溫度：-40~85度；

◆ 工作濕度：5%~95%（25℃時），無凝結。

1.2.5 外形尺寸：（112×70×40）mm。

1.2.6 安裝方式：35mm DIN 導軌。

1.2.7 重量：約120g。

2、硬件描述和安裝

2.1、原理框圖

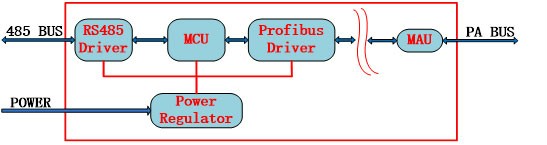

 圖2-1 JM-RTU-PA原理框圖



2.2、接口說明

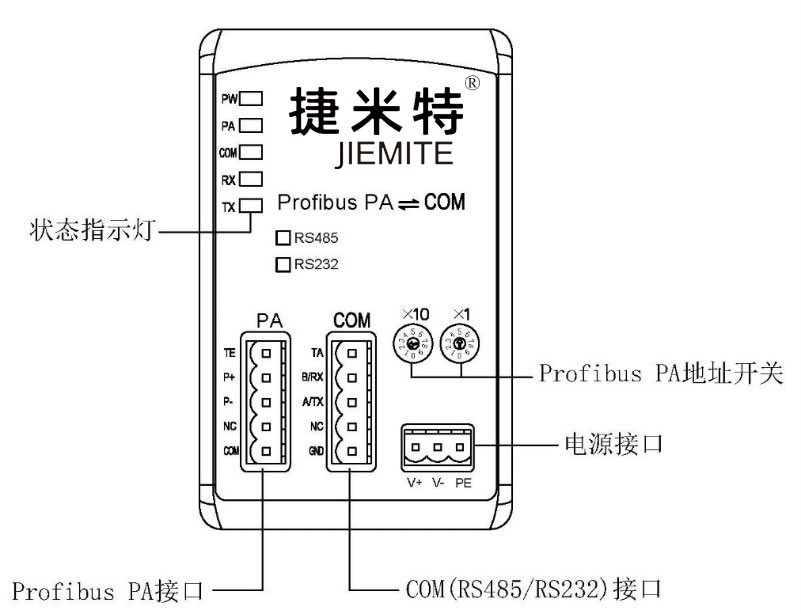

 圖2-2  JM-RTU-PA接口

接口類型	引腳定義
ProfibusPA 接口	1：TE	終端電阻接線端，需要接入終端電阻時，將此1腳與2腳短接。
	2：P+	Profibus PA總線正。
	3：P-	Profibus PA總線負。
	4：NC	空腳。
	5：COM	Profibus PA總線信號地，接電纜屏蔽層。
電源接口	1	V+，DC24電源輸入正。
	2	V-，DC24電源輸入負。
	3	PE，接大地。
RS485接口 （JM-RTU-PA）	1	TA，終端電阻接線端，需要接入終端電阻時，將此1腳與2腳短接。
	2	B-，RS485差分收發負信號。
	3	A+，RS485差分收發正信號。
	4	NC，空腳。
	5	GND，RS485總線信號地。
RS232接口 （JM-PA-232）	1	空腳。
	2	RXD，RS232 串口接收。
	3	TXD，RS232 串口發送。
	4	NC，空腳。
	5	GND，RS232總線信號地。

 表2-1  JM-RTU-PA接口定義

2.3、Profibus PA從站地址設定

Profibus PA從站的地址需通過面板上兩個10進制的旋轉編碼開關設置，一個代表十位，一個代表個位。這兩個開關配合使用可以得到 0~99 的地址設定，但是 Profibus 分配給從站的地址范圍是 0~126。為了設置 100~126 的地址，需配合機殼底部 4 位撥碼開關的第 1 位來實現。4 位撥碼開關的第 1 位用來表示地址的百位，當撥碼開關的第 1 位在 ON 的位置時，地址的百位為 1，即可設置 100~126 的地址，當其在OFF 的位置時，地址的百位為 0，即可設置 0~99 的地址。當三個開關的設置得到的是大于 126 的地址時，則認為百位無效，地址只取兩個旋轉編碼開關的地址值。Profibus 的從站地址設置通過表格說明如下，舉例如下表：

4位撥碼開關第1位	X10旋轉編碼開關	X1旋轉編碼開關	Profibus從站地址
OFF	0	0	0
OFF	0	9	9
OFF	9	0	90
ON	1	9	119
ON	2	6	126
ON	2	7	27
ON	9	9	99

 表2-3  Profibus PA從站地址設置舉例

2.4、LED狀態指示燈

指示燈	指示燈狀態	含義
PW	常亮	設備工作正常。
	熄滅	設備啟動失敗或未加電。
PA	常亮	Profibus總線連接正常。
	熄滅	Profibus總線連接失敗或掉線。
COM	常亮或閃爍	Modbus從站無應答或應答錯誤。
	熄滅	Modbus從站應答正常。
RX	熄滅	Modbus從站無應答報文。
	閃爍	Modbus從站有應答報文。
TX	熄滅	Modubs主站無請求報文發送。
	閃爍	Modubs主站有請求報文發送。

 表2-4  LED狀態及含義
