捷米特JM-DP-PA是一款自主研發的工業級網關，ProfibusDP轉ProfibusPA耦合器模塊是在Profibus DP和Profibus PA的物理鏈路間進行雙向轉換的設備。使Profibus DP主站可以對PA現場設備進行通信，而無需其它任何組件。
廣泛應用
捷米特JM-DP-PA應用于PROFIBUS接口的設備，在汽車制造、機械加工等離散制造行業，捷米特JM-DP-PA可連接自動化生產線上的各種設備，如機器人、數控機床、自動化輸送系統等。通過PROFIBUS DP 和PROFIBUS PA協議轉換，實現設備之間的高速、穩定數據通信，精準控制生產流程，提高生產效率和產品質量。

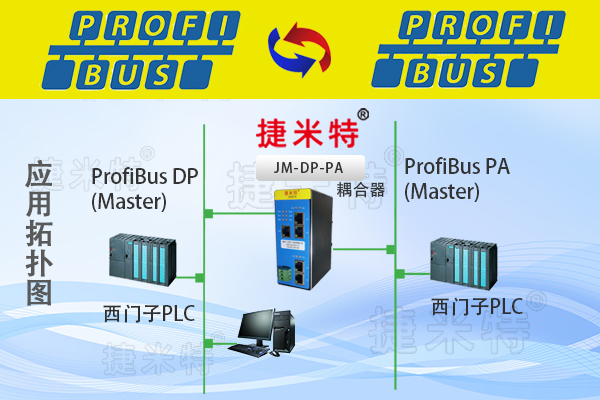

捷米特JM-DP-PA拓?fù)鋱D
技術參數
- Profibus PA轉ProfibusDP耦合器模塊使用32-Bit MCU，頻率可達80MHz；
- 使用Siemens公司PA總線專用芯片；
- Profibus PA、Profibus DP、電源三端電氣隔離；
- 電源輸入具備反接、過流、過熱保護功能；
- 具備LED 狀態指示燈，方便用戶查看狀態；
- 內置獨立看門狗，增強設備抗干擾能力；
- Profibus DP波特率：45.45kbps；
- Profibus PA波特率：31.25kbps；
配置方法
- 連接設備與上電：正確連接電源，網線插入CFG配置口將捷米特JM-DP-PA與PC相連，給網關上電.
- 打開配置軟件進行配置：打開配置軟件，根據需求在配置軟件中對網關的485總線參數等進行配置，如波特率、數據位、停止位、奇偶校驗等，需保持與從站通訊手冊中的設置一致.
- 下載配置：將配置下載到ProfibusDP轉Profibus PA耦合器模塊中.
- 連接主站控制器與網關模塊：將主站控制器與網關模塊進行連接2.
- 檢查連接狀態：等待網關與PLC之間建立連接，此時ECT指示燈常綠；網關模塊Modbus側通訊正常后，Tx、Rx綠色指示燈閃爍.
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
