三菱 FX plc轉以太網通訊設置

三菱FX系列PLC以太網通訊處理器ModbusTCP通訊

捷米特三菱FX轉以太網通訊處理器滿足了工廠設備信息化的強烈需求，全力服務于設備網絡監控與生產管理等關鍵應用場景。該處理器具備強大的兼容性，可完美適配三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列，以及匯川、士林AX、禾川、維控等知名品牌的PLC。借助它極為便捷地開展以太網數據采集工作，為構建高效、智能的生產管理系統奠定堅實基礎，有力推動工廠生產運營的數字化轉型與智能化升級進程，成為工業自動化領域中極具性價比與實用性的得力助手。

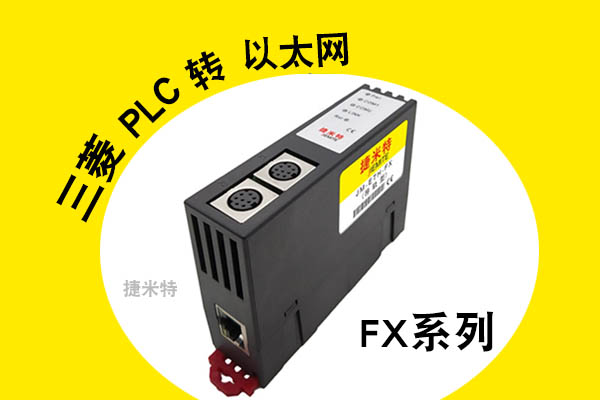

  捷米特三菱FX轉以太網通訊處理器，以工業級設計理念精心打造，采用導軌安裝方式，并且配備通訊線，為用戶提供了極大的便利。其優勢在于不會占用 PLC 編程口，這使得系統的資源利用更加合理。



  在實際應用場景中，上位機能夠通過以太網對 PLC 數據進行高效監控。與此同時，觸摸屏還可以借助復用接口 X2 與 PLC 之間實現順暢通訊，這種并行不悖的通訊方式為系統的多樣化操作提供了可能。





  轉以太網通訊處理器支持三菱編程軟件GXWorks2通過以太網對FX全系列的PLC進行程序的上下載和監視等功能。該方式適用于全系列的FXCPU，選擇此方式主要針對于FX1N、FX2N、FX1S系列的PLC使用。以FX2N為例，說明使用步驟：

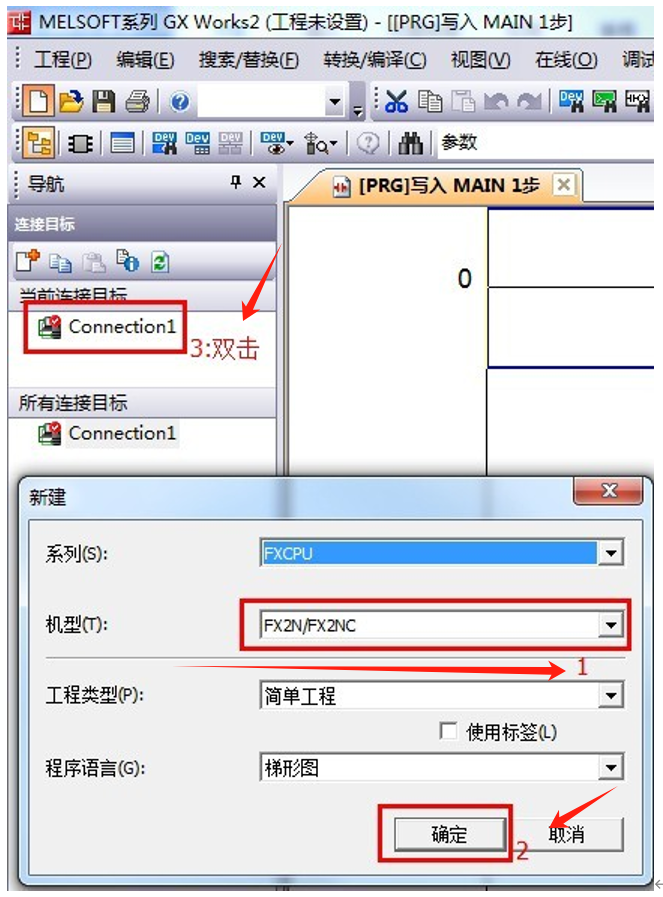

1. 新建FX2N/FX2NC工程，雙擊導航欄中的連接目標：Connection.

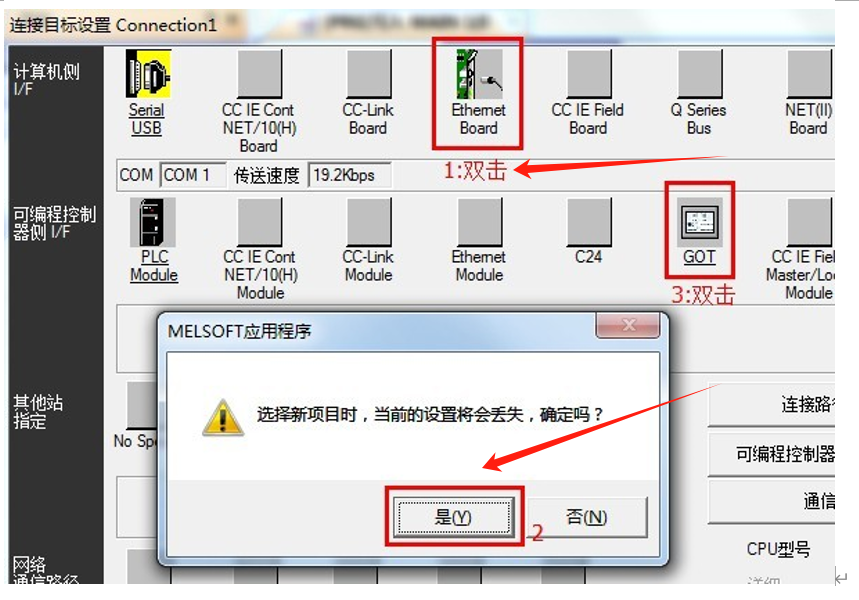

2. 跳出的選項板后，在計算機側選擇雙擊“EthernetBoard”選項，隨后提醒中點擊“是”；在可編程控制器側雙擊“GOT”；

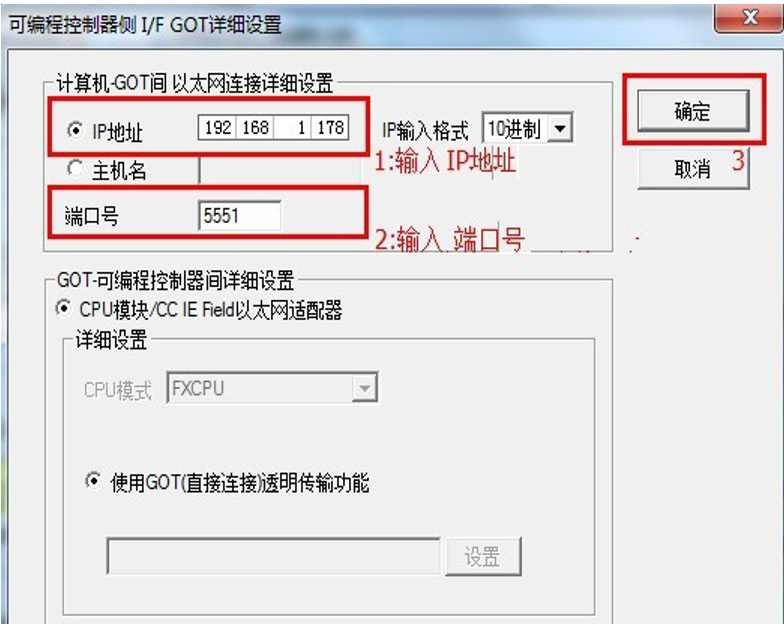

3. 在隨后的跳出的設置中，在IP地址中輸入模塊的IP地址，在端口號中輸入模塊的端口號。按圖中標號依次選擇后，最后點擊“確認”；

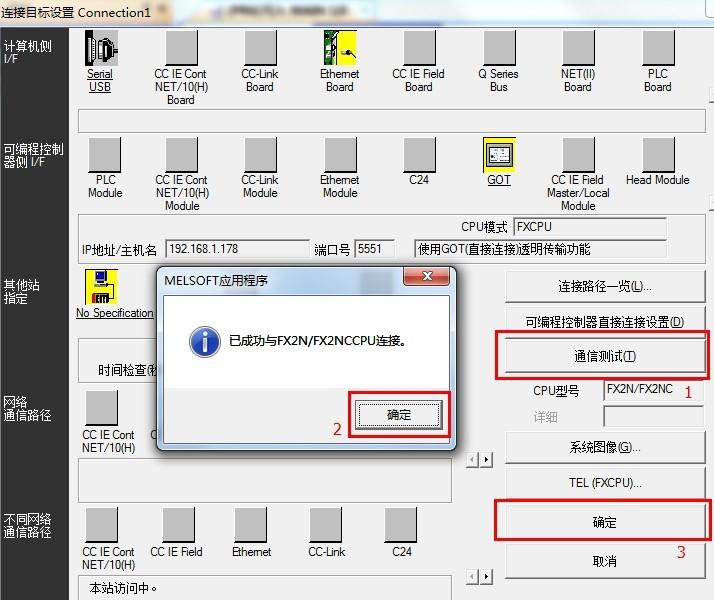

4. 在上述中選擇好IP地址后，點擊“通信測試”，即可提示與FX2NCCPU連接成功。

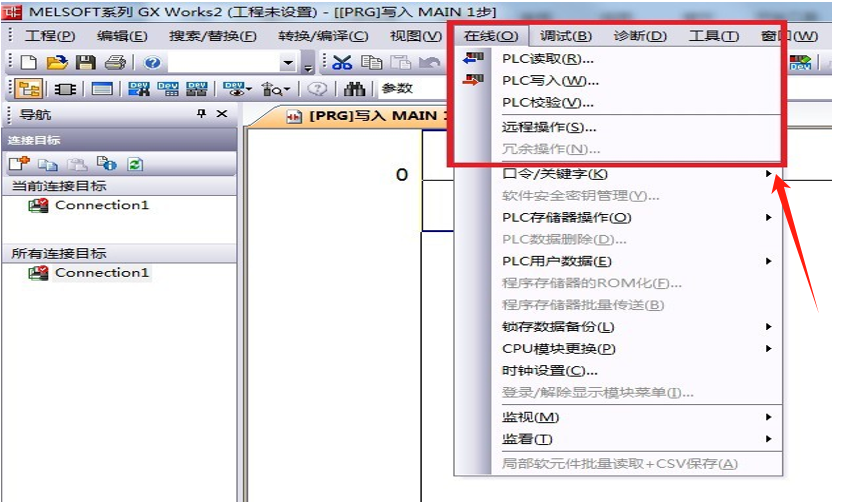

5. 隨后即可“在線”選項欄中，進行PLC的讀取、寫入和監視等操作。
