詳細介紹

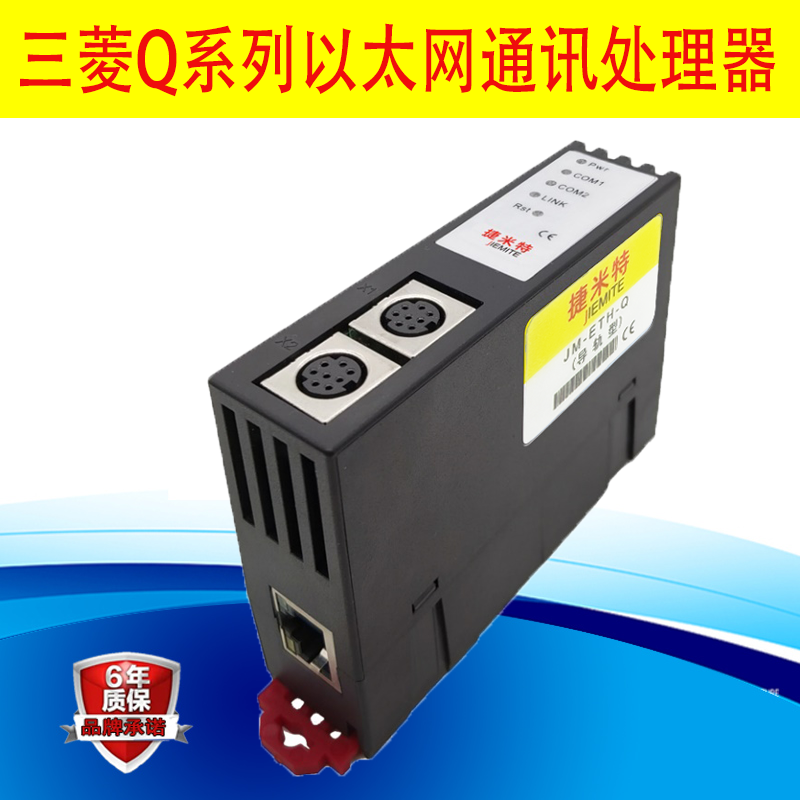

JM-ETH-Q 采用模塊化設計，不占用 PLC 編程口，即編程軟件/上位機軟件通過以太網對PLC 數據監控的同時，觸摸屏可以通過復用接口 X2 與 PLC 進行通訊。
1. 功能和應用領域
1、安裝在 35mm 的導軌上，COM1 口直接連接至Q 的 MD6 編程通訊口，并擴展一個 COM2 口用于觸摸屏通訊。JM-ETH-Q 可直接從 Q 編程通訊口獲取電源，也可外接 24VDC 電源。
2、集成 WEB 服務器，通過網頁可設置設備參數和運行診斷，并設置登錄保護密碼，防止篡改配置數據。
3、對Q 編程通訊口波特率自動調節，可以適應大數據量通訊的需求。
4、實現與 MELSOFT 產品（GX Works2、GX Developer 等）的以太網通訊，通過以太網進行程序的讀出/寫入（包括 RUN 中寫入功能）/比對，可編程控制器運行監視等功能。
5、支持 MC 以太網協議（MELSEC Communication Protocol）通信，可以通過上位機系統對可編程控制器進行軟元件數據的讀出/寫入，通過上位機軟件（組態王、MCGS、力控、WinCC、KepWare OPC 服務器等）選擇三菱以太網驅動后，方便快捷訪問。
6、集成 ModbusTCP 服務器，支持 FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus 數據區自動映射至Q 數據區。
7、特定的 YCNetTCP/IP 協議直接映射到計算機串行端口，支持上位軟件（編程軟件 GXWroks2、組態王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服務器等）方便快捷訪問。
8、采用 MC 通信協議或者端口映射的方式，皆可實現高級語言（如 VB、VC、C#等）編程，實現與三菱Q 的數據通訊，方便開發生產管理系統。
9、支持 OPC 通道的 SCADA（上位組態軟件）以 OPC 方式與 Q 通訊。

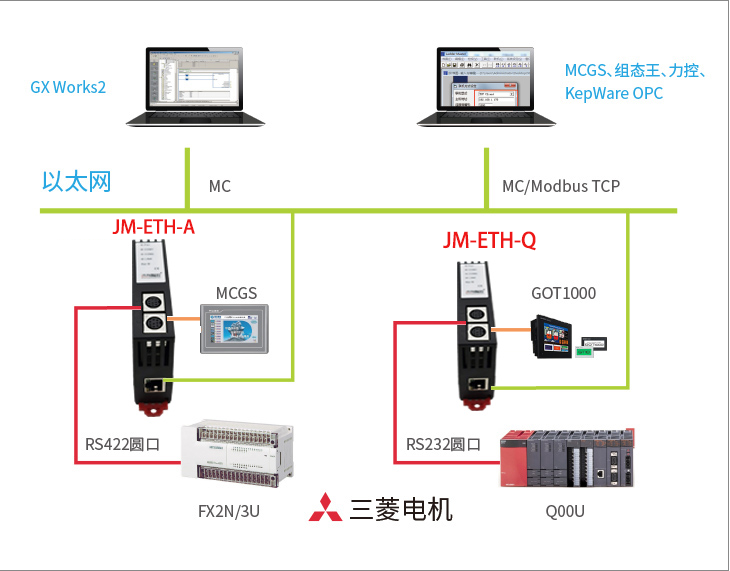

10、可實現 MELSOFT、MC、YCNetTCP 透傳、ModbusTCP 連接方式，允許 6 臺 PC 同時采集 PLC 數據，且連接協議方式任意使用。
11、支持用戶側通過以太網實現固件更新，免費提供集成更多功能的固件，一次購買硬件，永久升級。
