CAN轉PN網關連接CAN設備的配置方法
捷米特JM-PN-CAN是自主研發的一款PROFINET從站功能的通訊網關。該產品主要功能是將各種CAN設備接入到PROFINET網絡中。
捷米特JM-PN-CAN網關連接到PROFINET總線中做為從站使用，連接到CAN總線中根據節點號進行讀寫。
Profinet轉CAN在智能倉儲中有著廣泛的應用。在智能物流倉儲系統中，AGV 等設備的通訊網絡穩定性和實時性至關重要。通過捷米特JM-PN-CAN可以實現中控系統與伺服驅動器之間的通訊，確保AGV的精確控制和實時響應。
例如，在江蘇某倉儲物流項目中，采用捷米特JM-PN-CAN連接西門子 PLC 和雷賽伺服驅動器，實現對電機轉動的精細控制和定位，確保 AGV 運載車在運動控制上的精確度和實時性。
此外，通過捷米特JM-PN-CAN的轉換功能，還可以將老舊設備輕松地與現代設備進行集成，從而實現更高效、更靈活的自動化倉庫輸送控制系統。上位機或其他設備可以實時監測輸送機的狀態，包括貨物的位置、速度、重量等信息，為自動化倉庫輸送機的遠程監控和維護提供了便捷。、
2, 打開博途軟件，創建新項目—>輸入項目名稱—>創建。

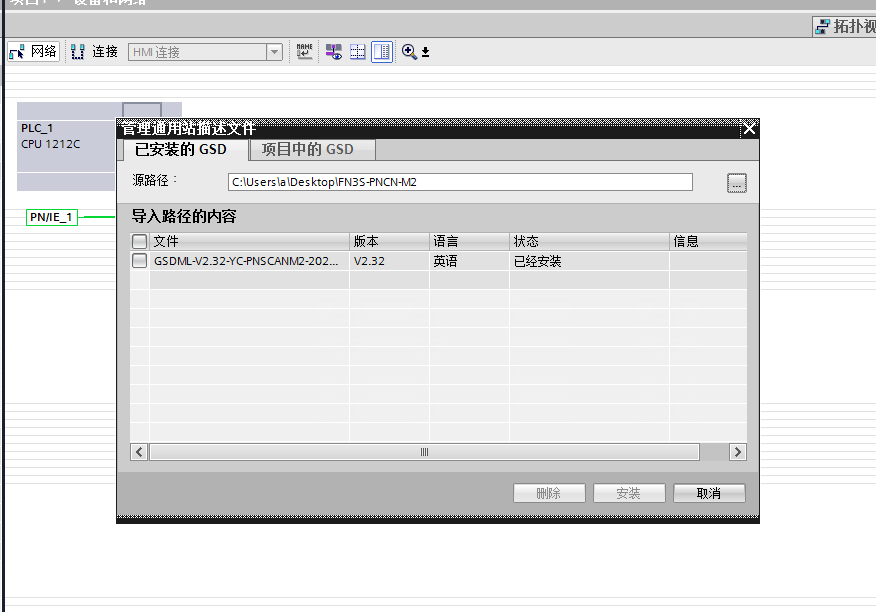

安裝 GSD 文件

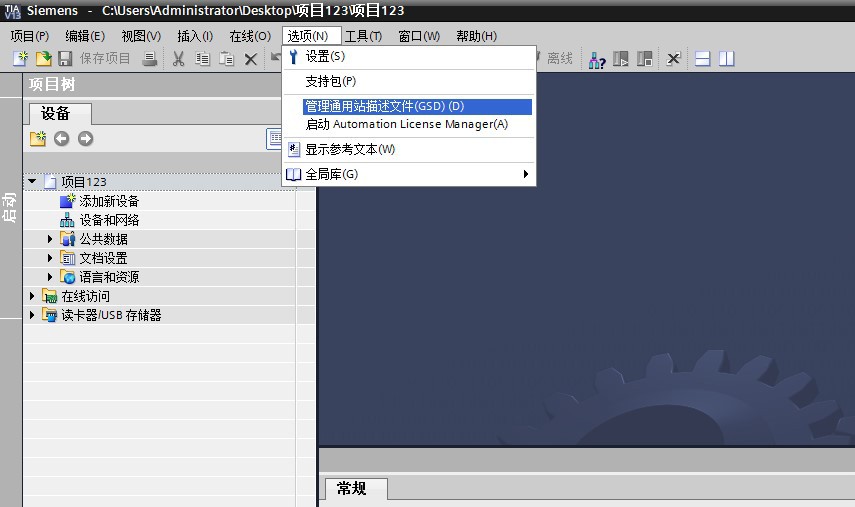

選擇菜單欄“選項”——“管理通用站描述文件”，如圖：

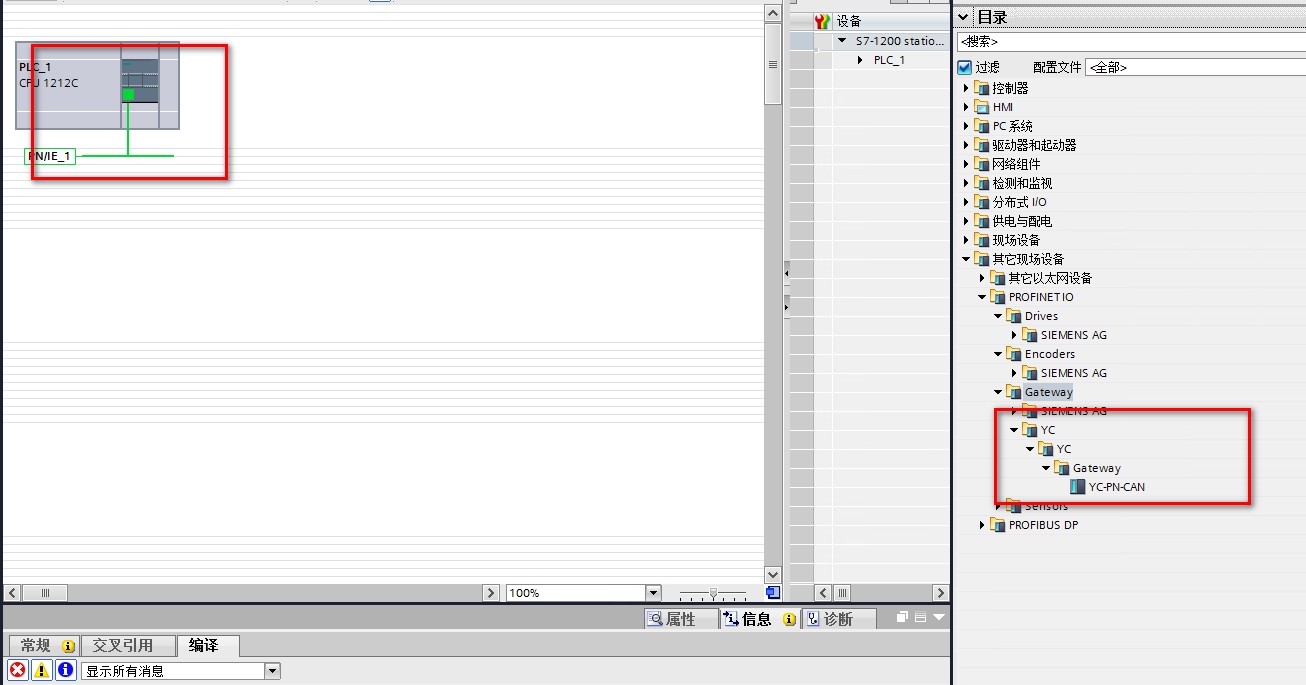

4, 添加網關,在右側“硬件目錄”中選擇網關，如圖：

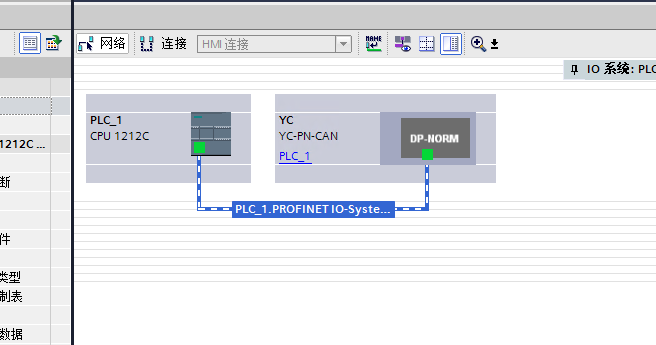

5, 連接網關和PLC

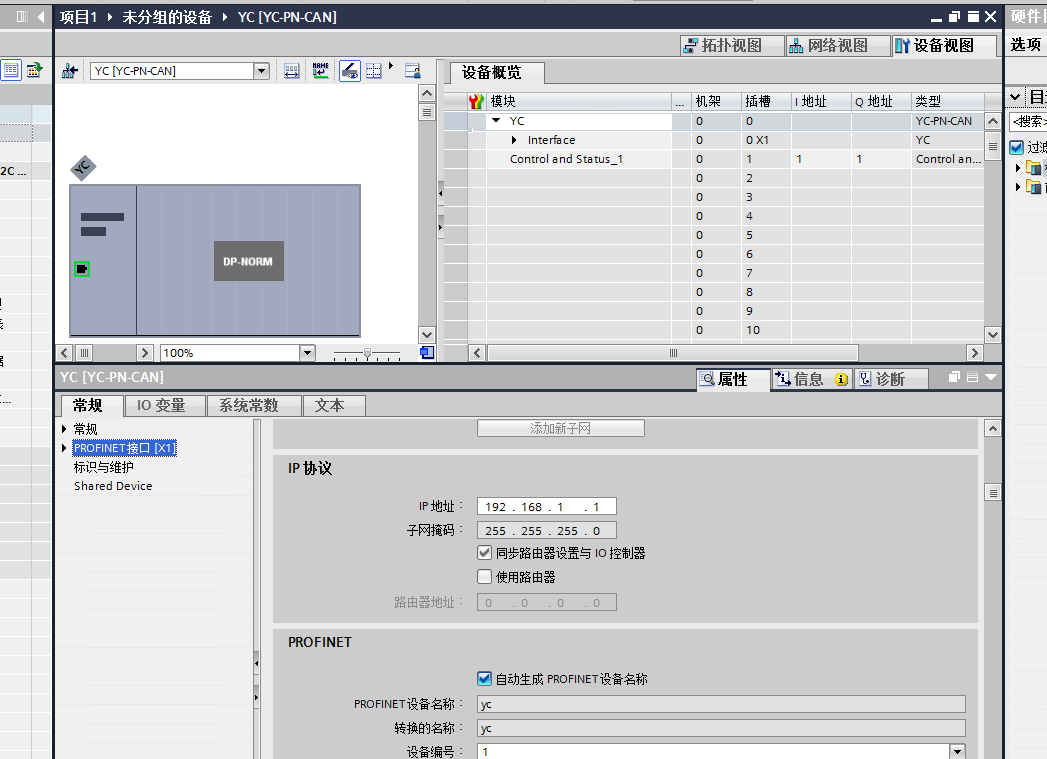

6, 雙擊網關圖標，進入“設備視圖”，在設備概覽中點擊“Interface”，然后在
“屬性”窗口中可以設置網關的 IP 地址、設備名稱等，如圖：
7, 設置 CAN 通訊波特率

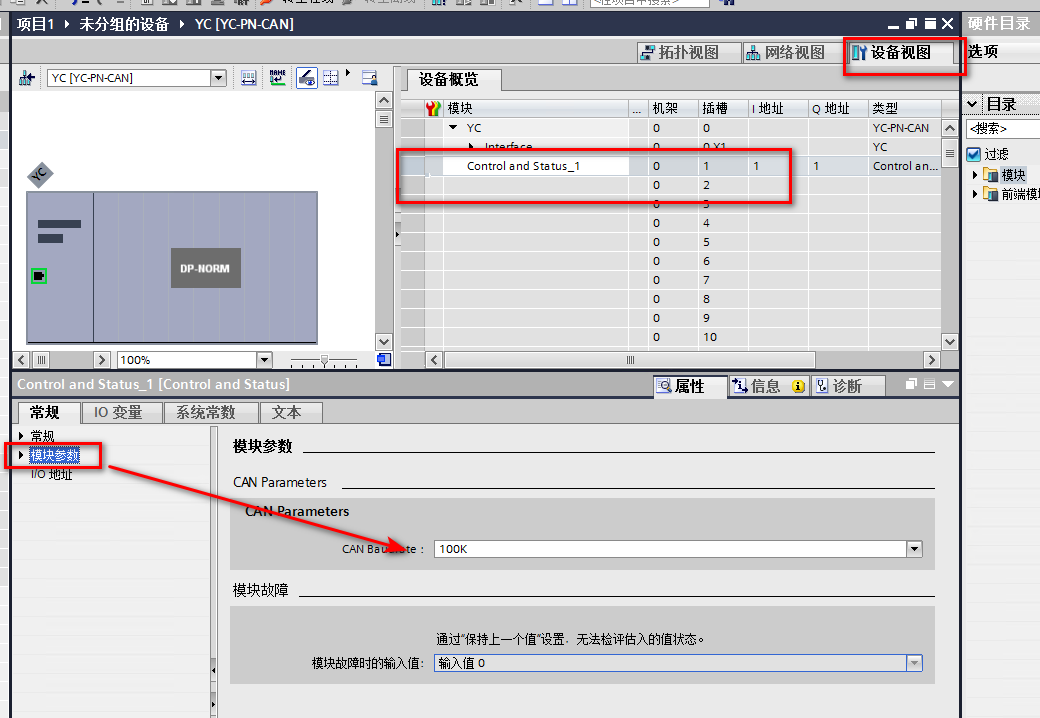

在“設備概覽”中點擊一下“Control and Status”，然后在“屬性”窗口中修改 CAN 波特率為500K
8, 添加 CAN 發送報文

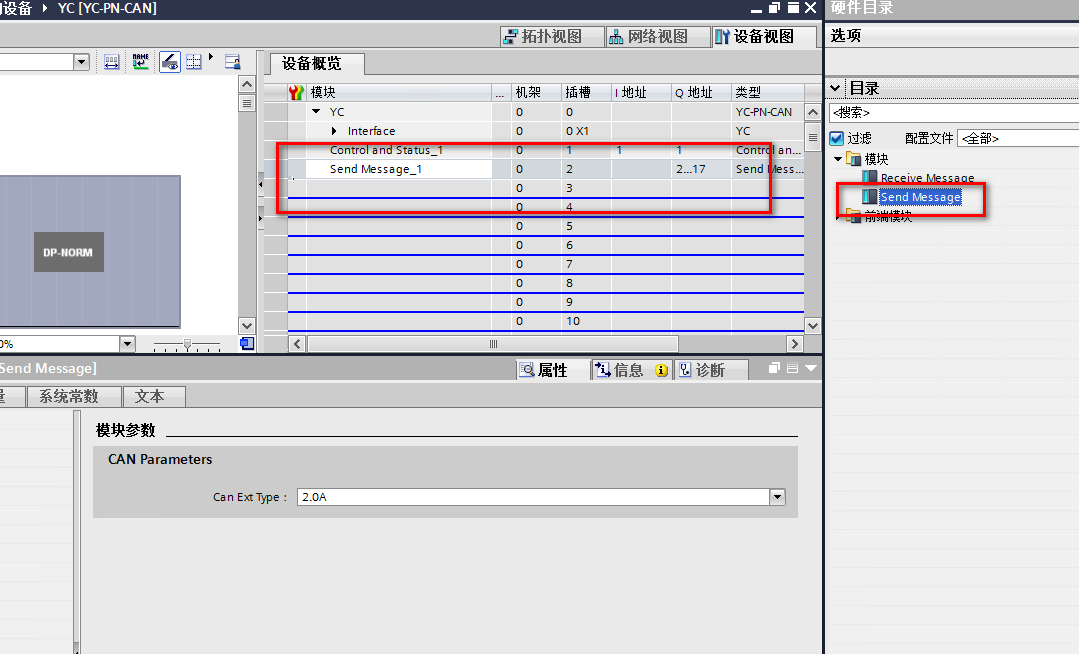

在“目錄”列表中選擇Send Message，添加到模塊槽中，如圖：

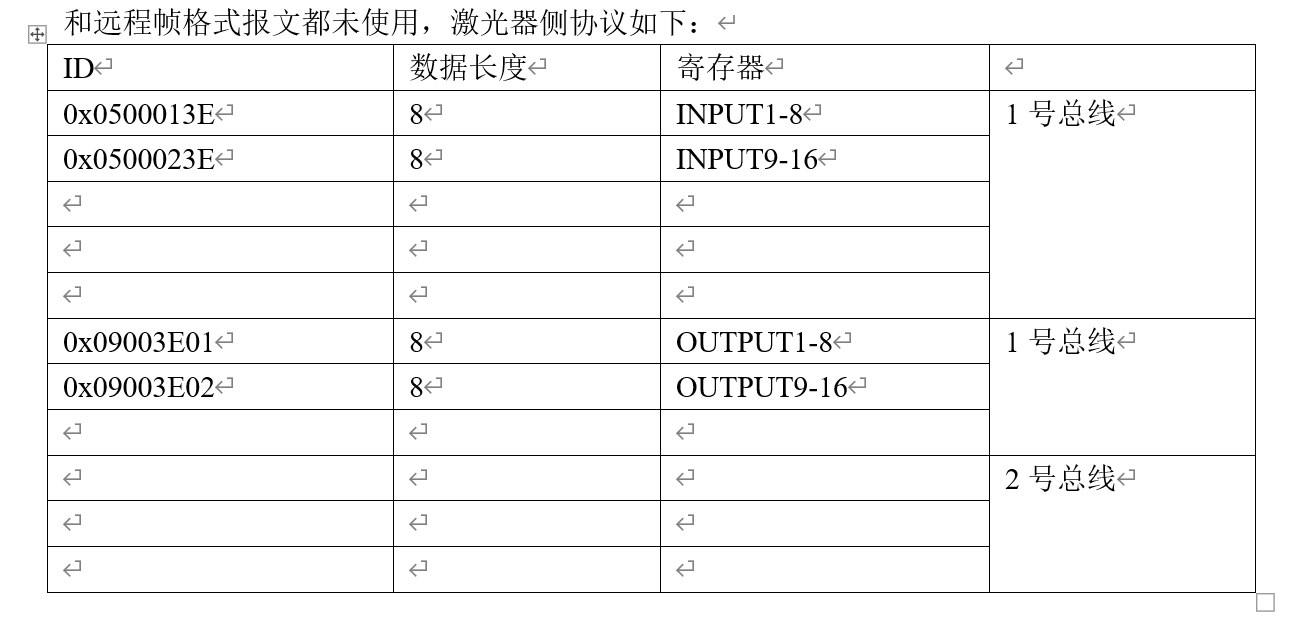

10, 根據上圖可知客戶是標準幀接收幀id為900 3E01

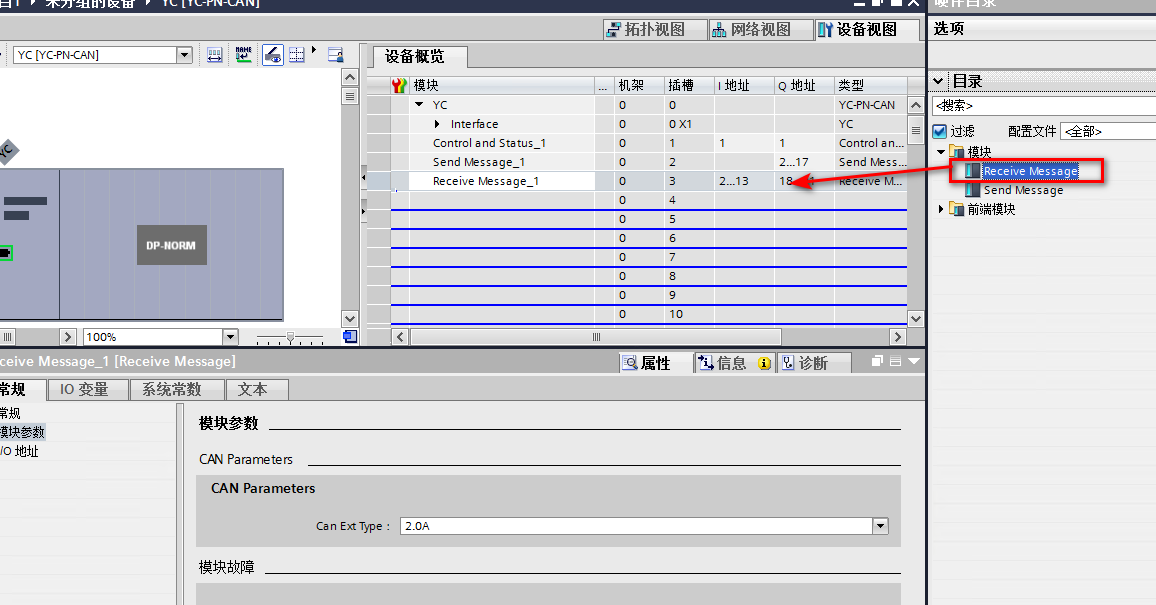

添加 CAN 接收?qǐng)?bào)文

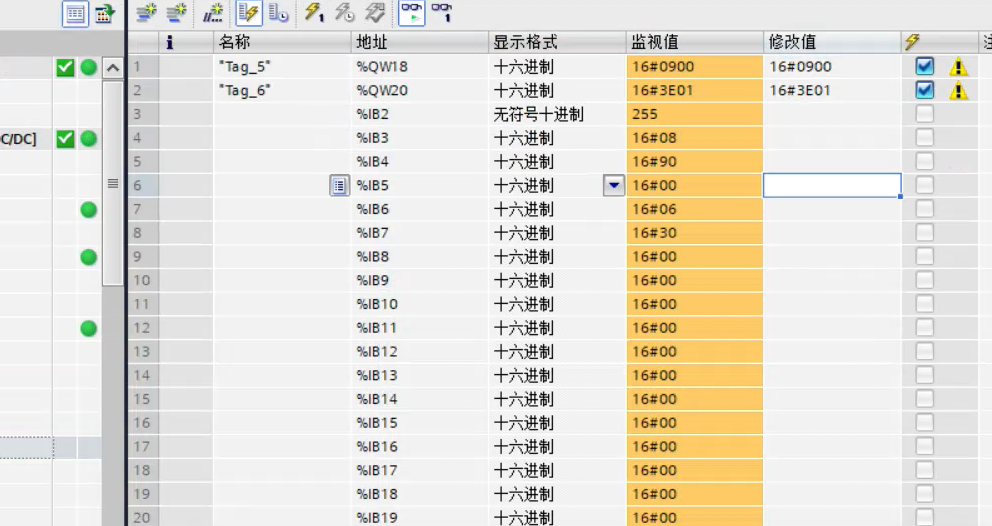

11, 然后在博圖的監控表中強制幀id就可以 接收到激光器發來的數據
捷米特JM-PN-CAN能夠?qū)崿F(xiàn)CAN協議數據與Profinet協議數據之間的轉換。在數據傳輸過程中，它可以確保CAN設備的數據準確無誤地在Profinet網絡中傳輸。例如，CAN網絡中的設備發送的狀態信息可以通過網關轉換為Profinet協議格式的數據，然后傳輸?shù)奖O(jiān)控系統或者其他控制設備中。同時，從Profinet網絡發送過來的控制指令也可以經過網關轉換為CAN協議格式，從而對CAN設備進行控制。
