工業級 Profibus-DP轉Mdobus-RTU解決方案
電子制造巨頭的通信變革：捷米特JM-DPS-TCP助力生產效率飆升

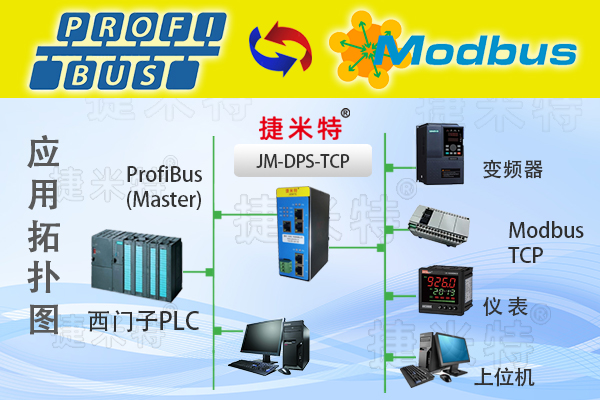

某電子制造企業，其生產線上分布著眾多采用Profibus - DP協議的設備，如貼片機、焊接機器人等，用于實現高精度的電子元件組裝和焊接作業。同時，企業為了實現生產數據的集中管理和分析，計劃引入一套基于 Modbus - RTU 協議的監控系統。但由于現有設備與新監控系統之間的協議不兼容，導致無法直接進行數據交互，影響了生產效率和管理決策。現在有一款PROFIBUS-DP協議轉Modbus-RTU協議的轉換器。它能夠?qū)崿F(xiàn)Modbus-RTU協議和PROFIBUS-DP協議的數據互換功能。該網關的PROFIBUS DP為從站接口，可連接到西門子PLC等PROFIBUS DP主站設備，實現Modbus RTU協議的串口設備與PROFIBUS DP主站的數據通信。凡具有 RS-485接口支持 Modbus RTU協議的設備都可以使用該網關實現與現場總線PROFIBUS DP的互連。
技術參數
· 接口類型：具備 Profibus - DP 接口和 Modbus - RTU 接口，支持可靠的數據傳輸。
· 傳輸速率：Profibus - DP 接口最高傳輸速率可達 12Mbps，Modbus - RTU 接口傳輸速率支持多種可選，如 9600bps、19200bps 等，可根據實際需求靈活配置。
· 工作溫度范圍：-20℃ 至 60℃，能適應較為惡劣的工業環境。
· 防護等級：達到 IP30，有效防止灰塵和水的侵入，保障設備在復雜工業場景下的穩定運行。
· 電源要求：支持 12V - 36V 寬電壓輸入，降低了對電源的要求，提高了設備的通用性。
技術指標
Ø DPS-TCP在Profibus DP一側為Profibus DP從站，在Modbus TCP一側作為Client或者Server；
Ø Profibus DP側從站波特率：2400；4800；9600；19200；38400；57600；115200；
Ø 功能碼：支持01H、02H、03H、04H、05H、06H、0FH、10H號功能；
Ø 供電：24VDC(±10％)，最大功率3.5W ；
Ø 工作環境溫度：-25～55℃，濕度≤95%；
Ø 外形尺寸：34mm（寬）×110mm（高）×70mm（厚） ；
Ø 安裝方式：35mm導軌；
Ø 防護等級：IP20；
配置模塊
1. 正確連接電源，將DPS-TCP與計算機相連，給DPS-TCP上電；
2. 打開配置軟件，根據需求在配置軟件中進行配置讀取的命令；
3. 在配置軟件中配置模塊的IP地址，響應時間和輪詢時間。
4. 正確查找設備后，點擊工具欄中的“下載”按鈕，將配置下載到DPS-TCP中；
5. 此時TXD RXD均在閃爍代表網關模塊正在收發數據。
配置方法
l 創建工程

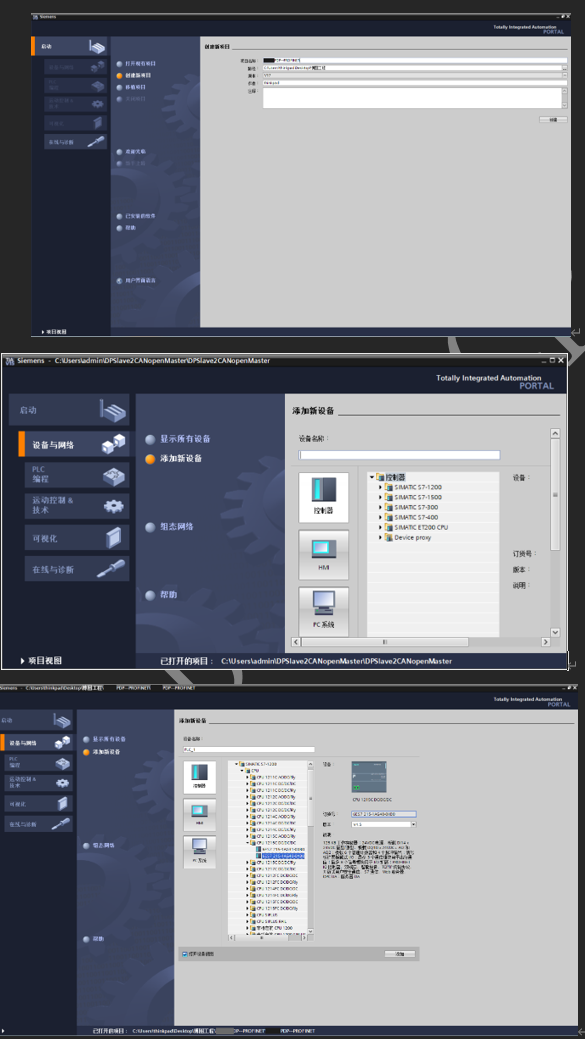

1. 打開TIA Portal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。
2. 通過 Portal 視圖或創建完成的項目視圖將 CPU 插入到項目中。
3. 在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添加新設備”），如下圖“添加新設備”對話框，添加控制器，例如6ES7 215-1AG40-0XB0。
l GSD安裝
在TIA Portal 菜單欄點擊“選項”>“管理通用站描述文件”， 如圖所示：
在彈出的對話框中，選擇“已安裝的GSD”選項卡，點擊源路徑選擇按鈕，彈出瀏覽文件夾對話框中找到選擇 GSD文件“Xone_dp”所在的文件夾路徑并選中，點擊確認即可。
選擇導入的GSD文件，點擊安裝，直至安裝完成。
軟件會更新硬件目錄。
在實際工業應用中，捷米特 JM-DPS-TCP 網關模塊展現出了卓越的性能與實用價值。該模塊專注于Profibus - DP從站到 Modbus TCP的協議轉換，工作穩定可靠，數據傳輸高效精準，成功打通了不同通信協議設備間的壁壘，有力保障了生產系統的順暢運行。在配置方面，其操作相對簡便，通過直觀的設置界面，工程師能快速完成參數調整，極大地縮短了項目調試周期，降低了技術難度與實施成本。
從應用成果來看，引入捷米特JM-DPS-TCP網關模塊后，設備間實現了實時數據交互，生產效率顯著提升，人工干預大幅減少。同時，系統的兼容性和擴展性得到增強，為后續設備升級與功能拓展奠定了良好基礎。無論是復雜的自動化生產線，還是對通信要求嚴苛的工業場景，捷米特 JM - DPS - TCP 網關模塊都以其出色的表現，成為工業通信領域的可靠選擇。
