一. 案例背景
在某化工廠生產現場，工作環境存在濕度偏高、溫度較高的狀況，這對員工的身體健康與作業安全構成潛在威脅。為保障員工能夠安全作業，工廠決定在現場安裝多臺溫濕度傳感器。考慮到現場設備采用的是三菱FX5U PLC，工廠選用捷米特JM-CCLKIE-RTU網關模塊，以此實現三菱PLC與溫濕度傳感器的高效連接。同時，該網關模塊還與上位機相連，構建起一套完整的數據傳輸與監控體系，從而對生產過程中的溫度和濕度參數展開精準監測與調控，為員工打造安全可靠的工作環境 。
二. 硬件設備
1. 三菱FX5UPLC
2.RS485溫濕度傳感器：支持標準的Modbus RTU協議

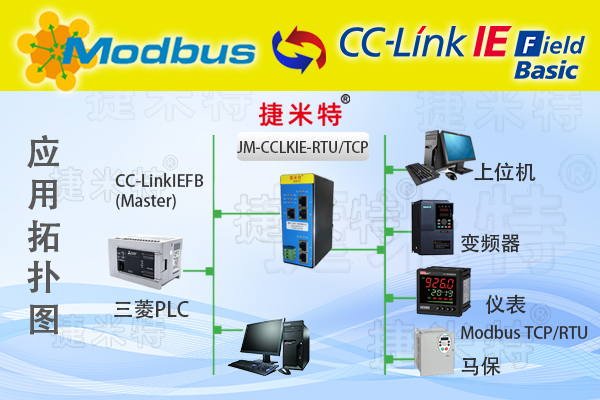

3.捷米特JM-CCLKIE-RTU協議網關：用于實現Modbus RTU/RS485網絡與CC-Link IE FB網絡之間的數據通訊，即將Modbus RTU/RS485通訊協議設備轉換為CC-Link IE FB協議網絡設備。
三. 技術指標
1. CC-Link IE FB - RTU在Modbus RTU/RS485一側為Modbus RTU/RS485從站，在CC-Link IE FB 一側作為CC-Link IE FB 從站
2. 支持標準的Modbus RTU/RS485 協議
3. Modbus RTU/RS485接口支持波特率為2400, 4800, 9600, 19200, 38400, 57600, 115200。
4. CC-Link IE FB支持最大的輸入字節數為500字節，最大的輸出字節為500字節
5. 供電：24VDC(±5％)，最大功率3.5W
四. 配置步驟

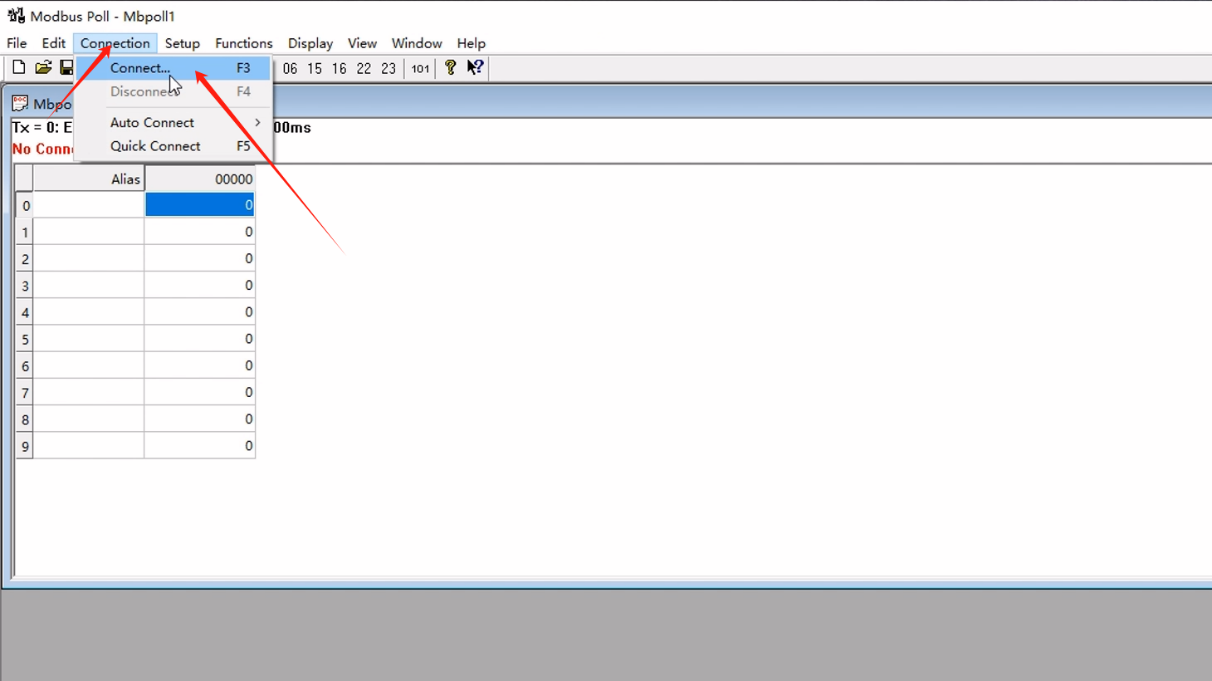

1. 首先打開模擬Modbus主站軟件，點擊連接，先擇端口號，及從站對應的數據

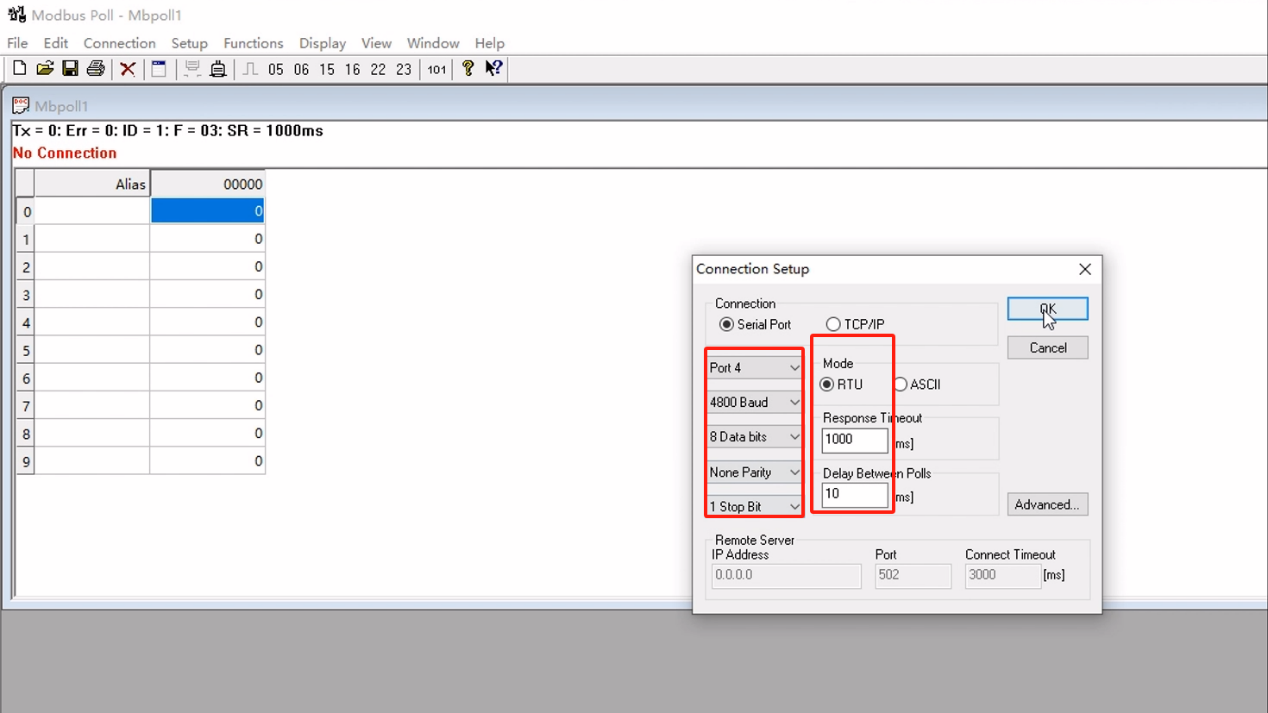

我的從站是4800，8，None，1，點擊OK，這時連接上了，可以看到我的一個溫濕度

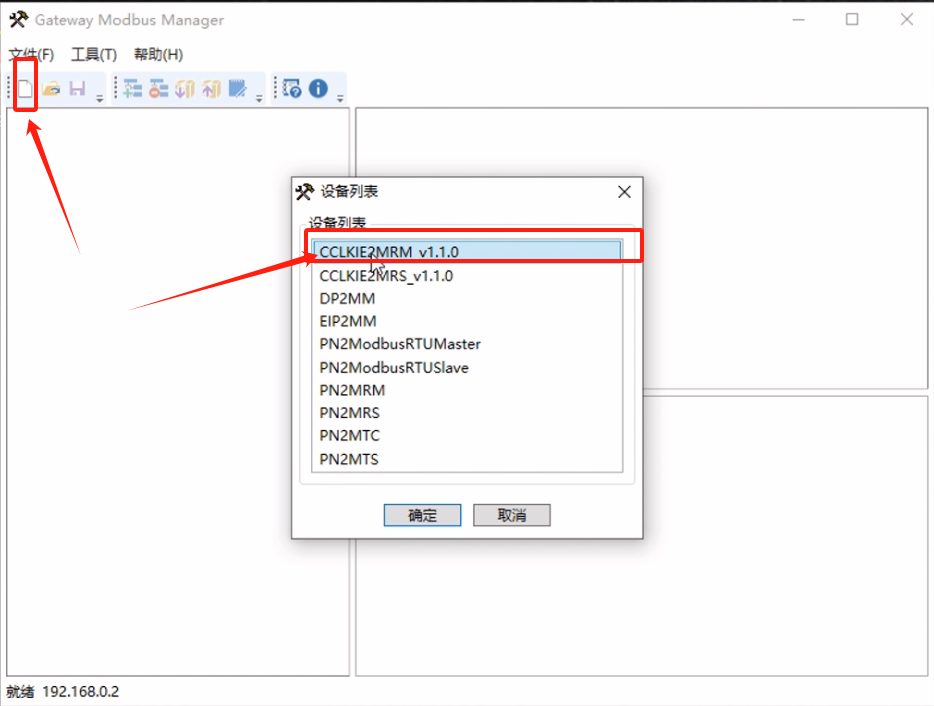

2. 接下來打開網關所帶軟件，點擊新建工程，M就是主站，S就是從站，我們的網關做Modbus的主站，所以選擇M。

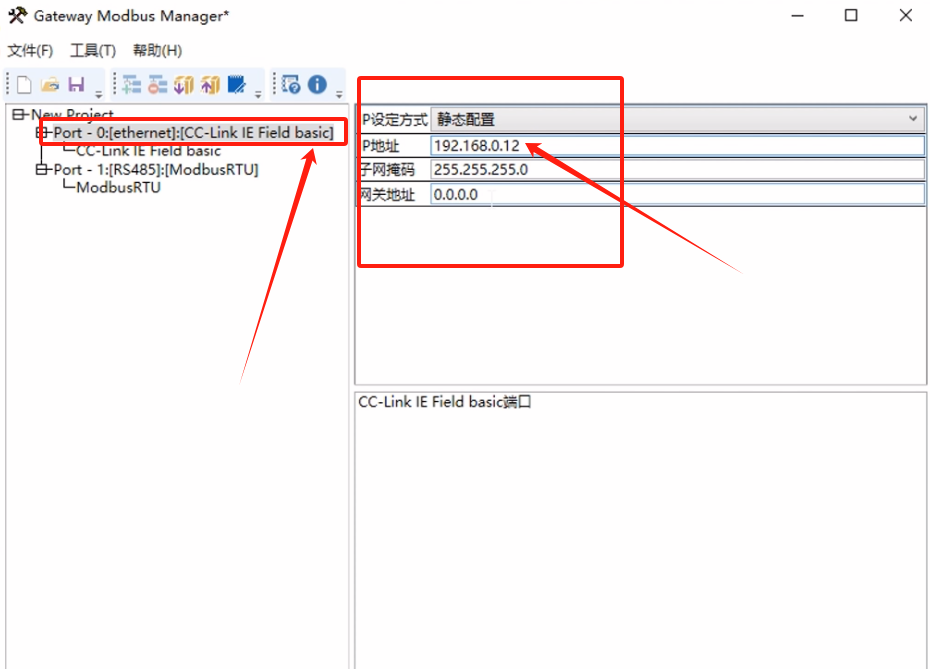

3. 點擊CC-Link IE FB,配置一下網關的IP地址
配置完成后點擊Modbus，設置一下從站的數據，這里是4800，其他的都一樣

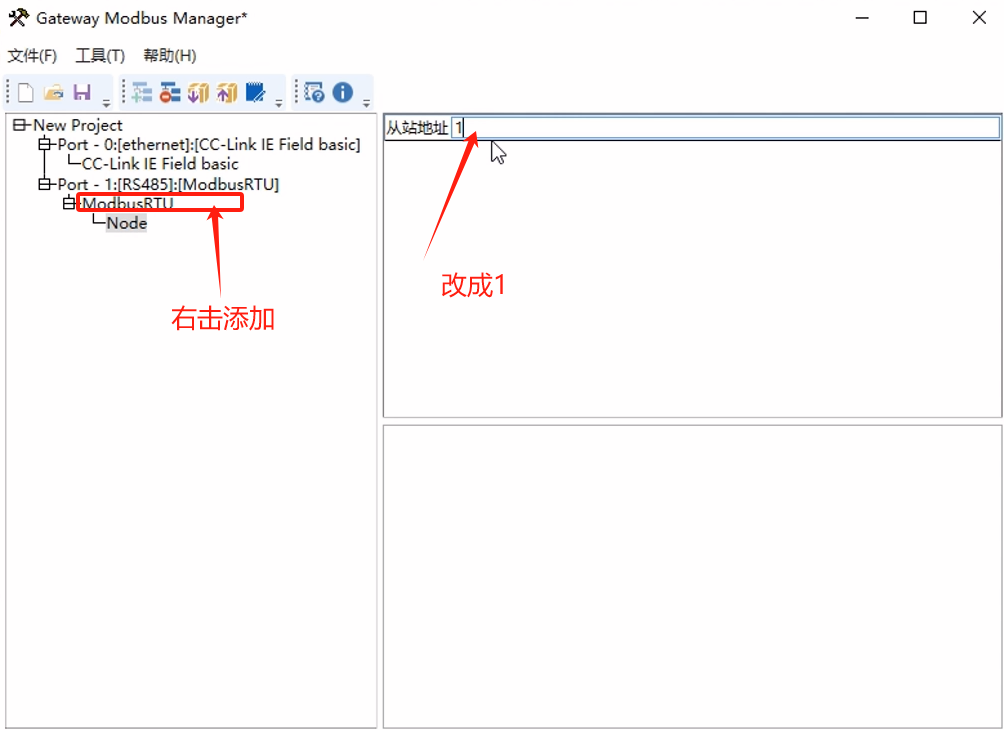

右鍵添加一個新的節點，這里改成1.

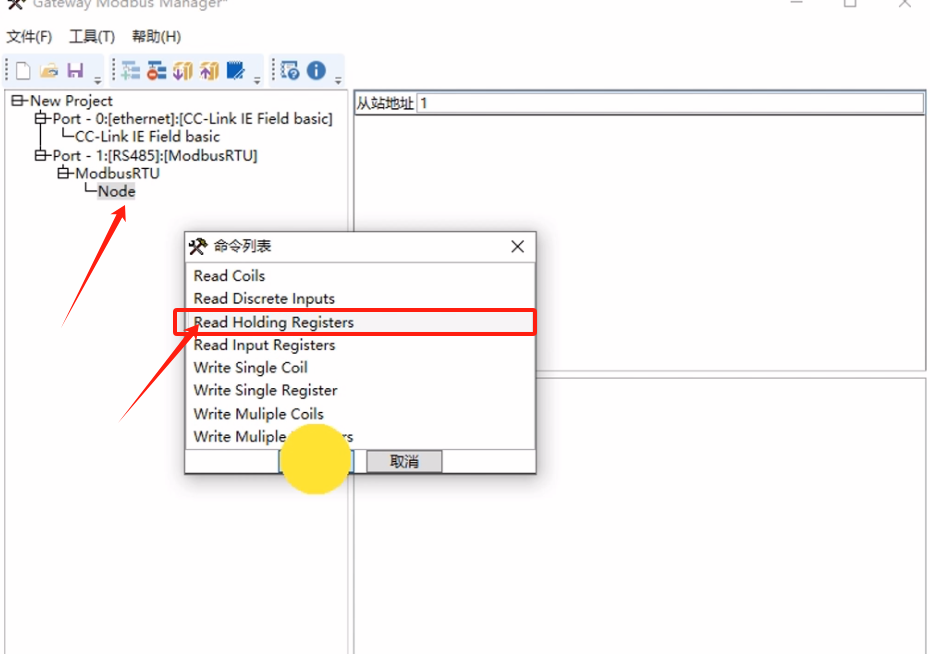

再右鍵添加一條命令，我們的是03功能碼，確定后，配置命令
我用的這個溫濕度是03功能碼讀0開始的兩個寄存器，交換這里選擇兩個字節，狀態字改為使能，OK，現在就配置完了。

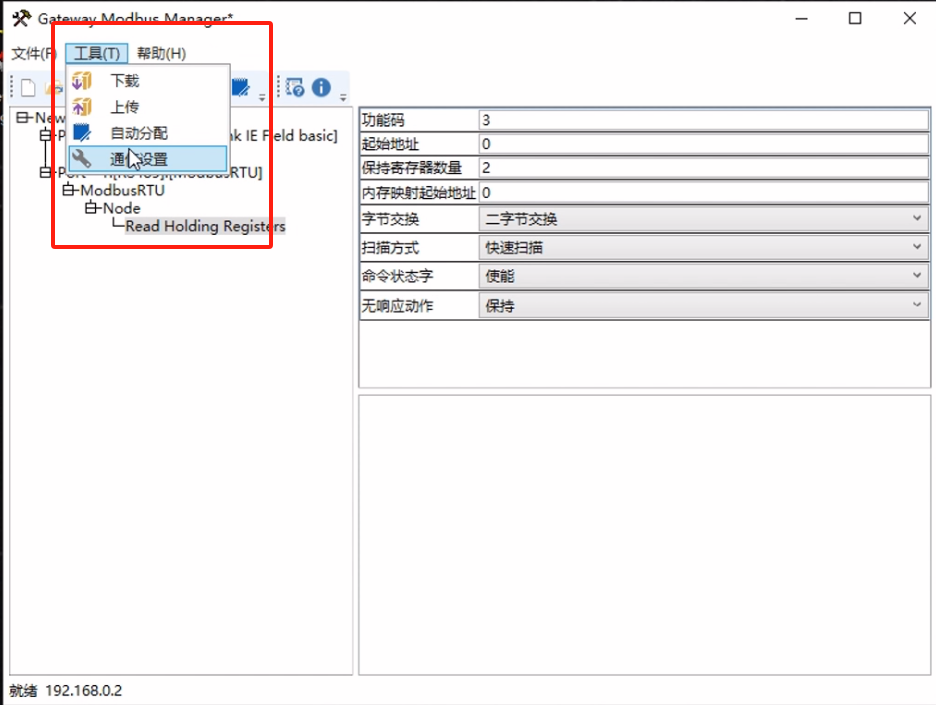

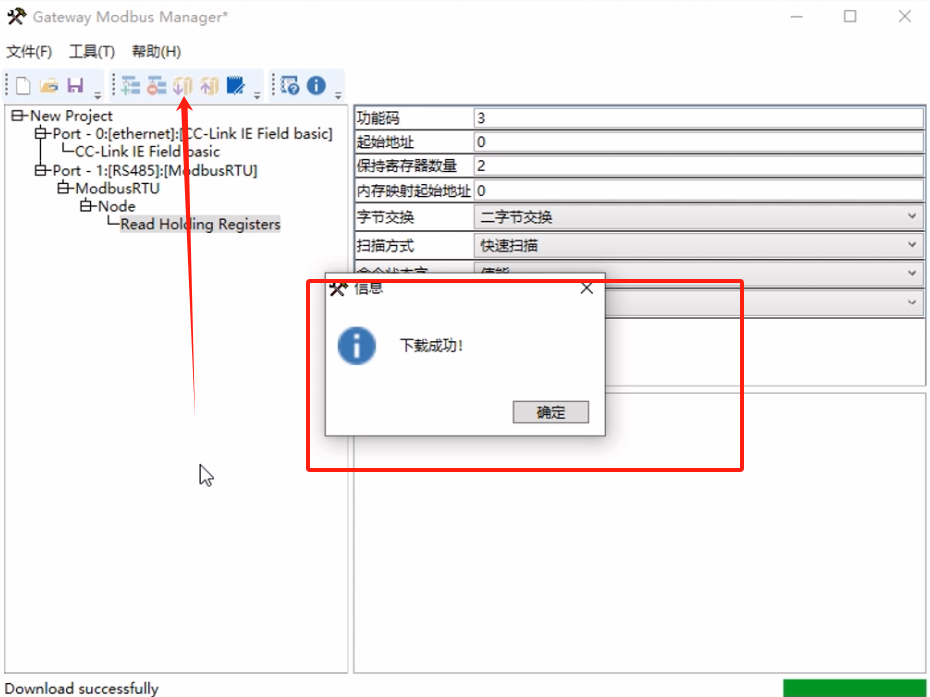

4. 點擊工具下通訊設置，點擊到TCP，搜索，再搜索，搜索出來網關后雙擊選擇， 點擊確定，然后下載參數，提示下載成功就可以了，網關這邊就配置完了

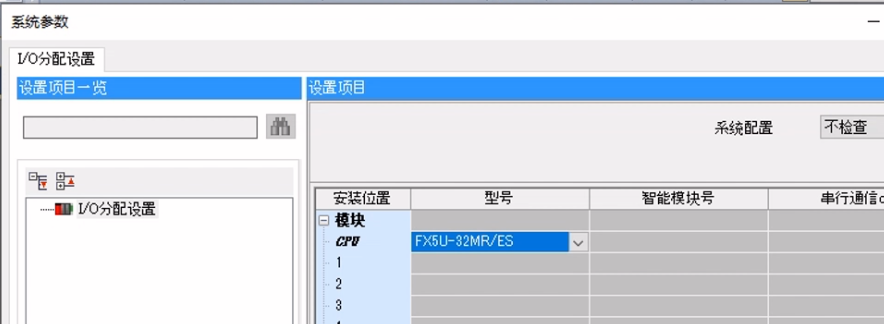

5. 打開三菱的編程軟件，新建一個工程，選擇FX5CPU，點擊確認，左邊導航點開參數，點開CPU，雙擊系統參數，選擇對應的CPU硬件我這里是32MT/ES，點擊確認。

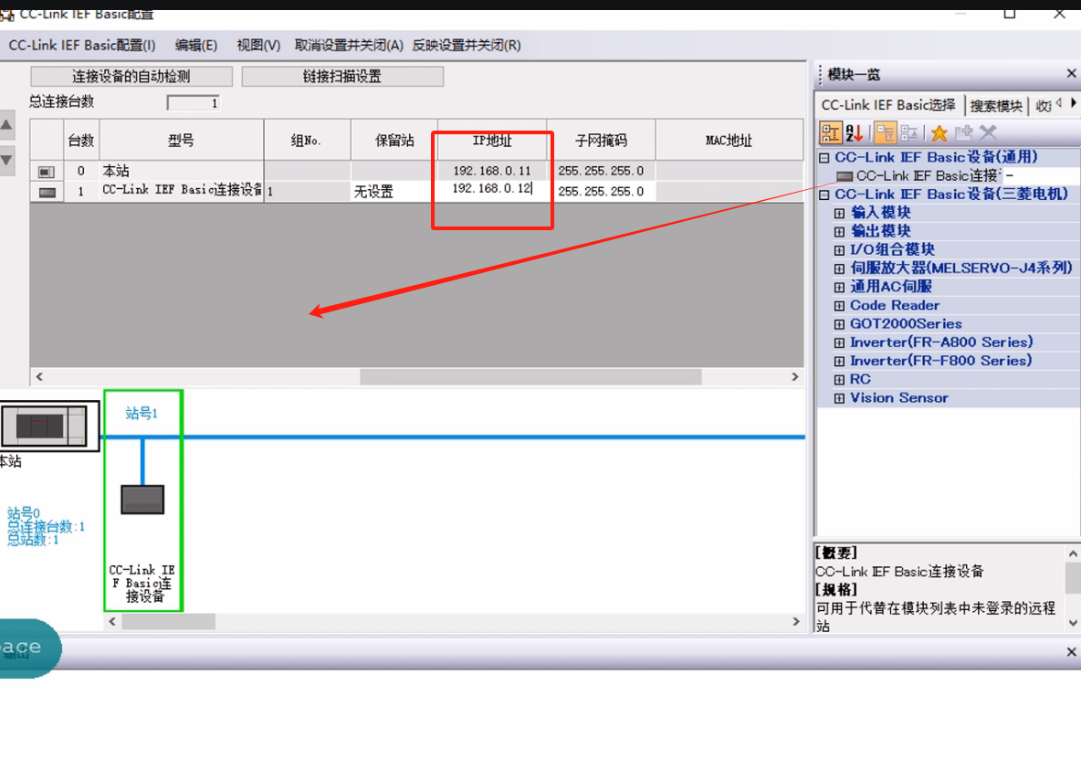

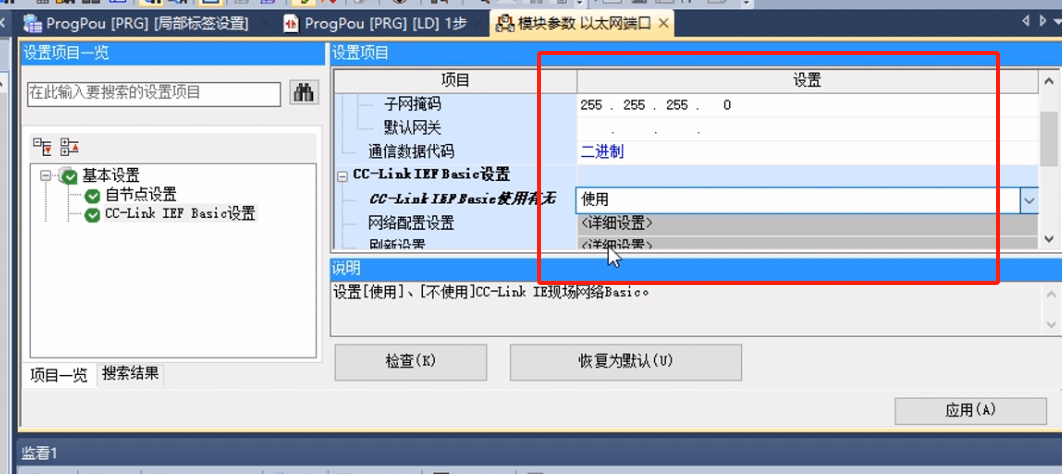

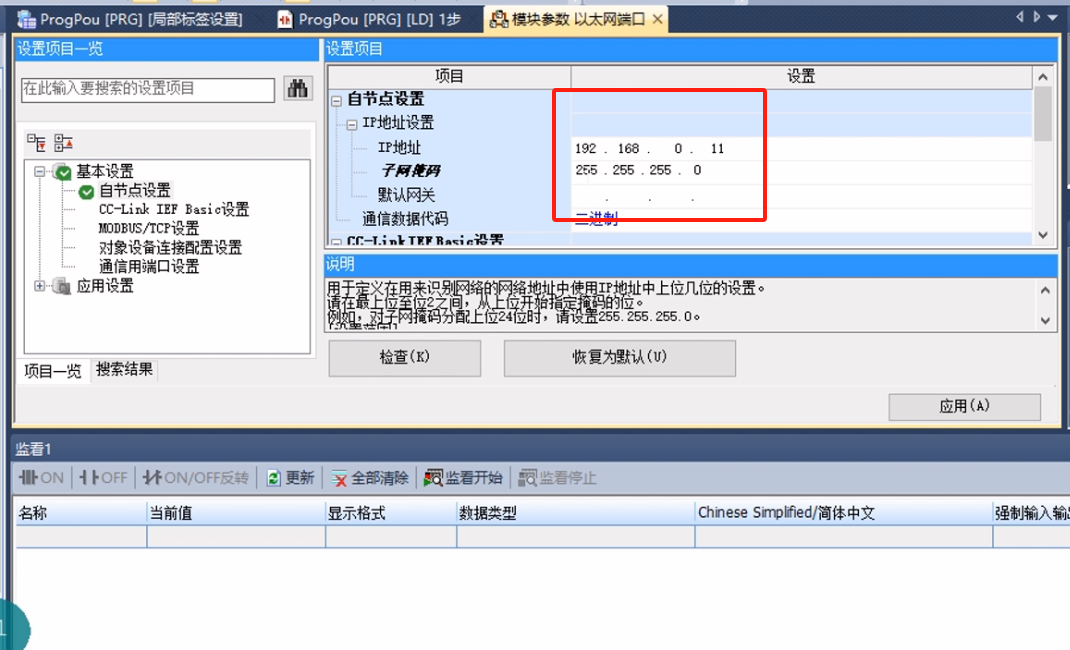

點擊模塊參數，雙擊以太網端口，從這里設置CPU的IP地址以及子網掩碼，我們?cè)O(shè)置成0.11，掩碼是24，將CC-LinK IE FB使用有無設置成使用，雙擊網絡配置詳細信息，在右側模塊添加一個CC-LinK IE FB設備連接，拖拽過來，將下方的進度條拖拽至右側，設置IP地址，這里的地址是之前設置的網關地址，要保持一致。
雙擊“反應設置并關閉”，點擊是，OK

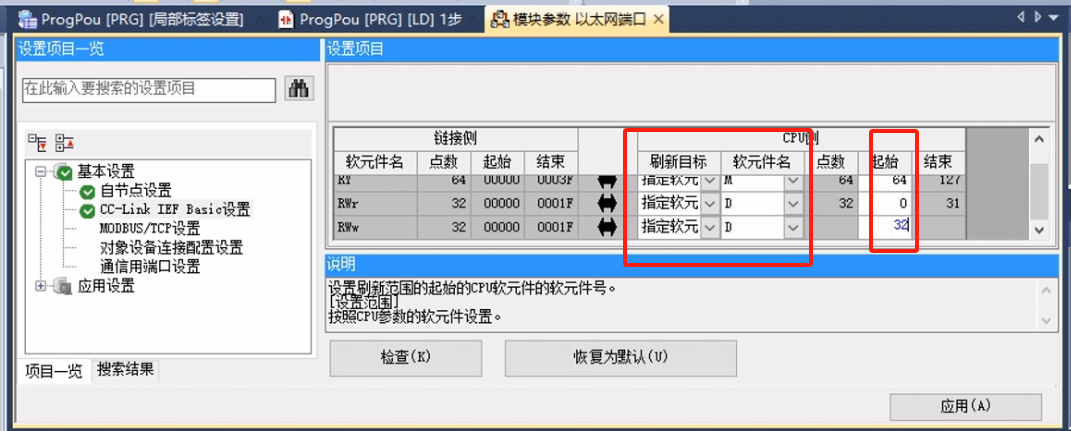

雙擊刷新設置，將刷新目標改為指定軟原件，前兩個設置成M，后兩個設置成D，起始填0，64，0，32，點擊應用。

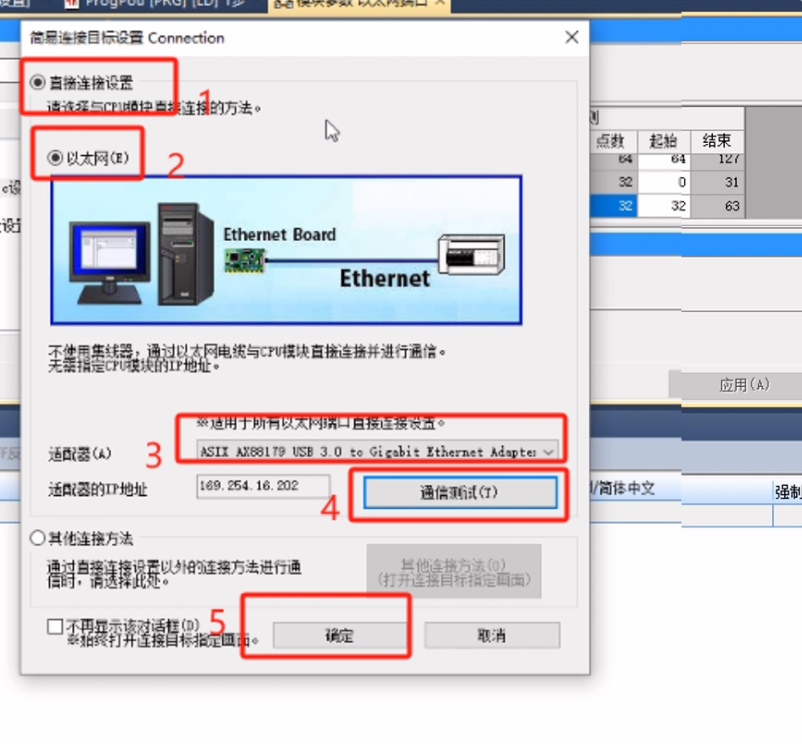

點擊在線下第一個，當前連接目標，選擇網卡，點擊通信測試，出來成功，就可以了，

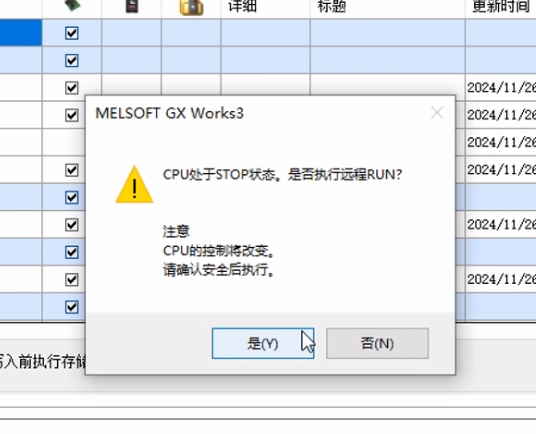

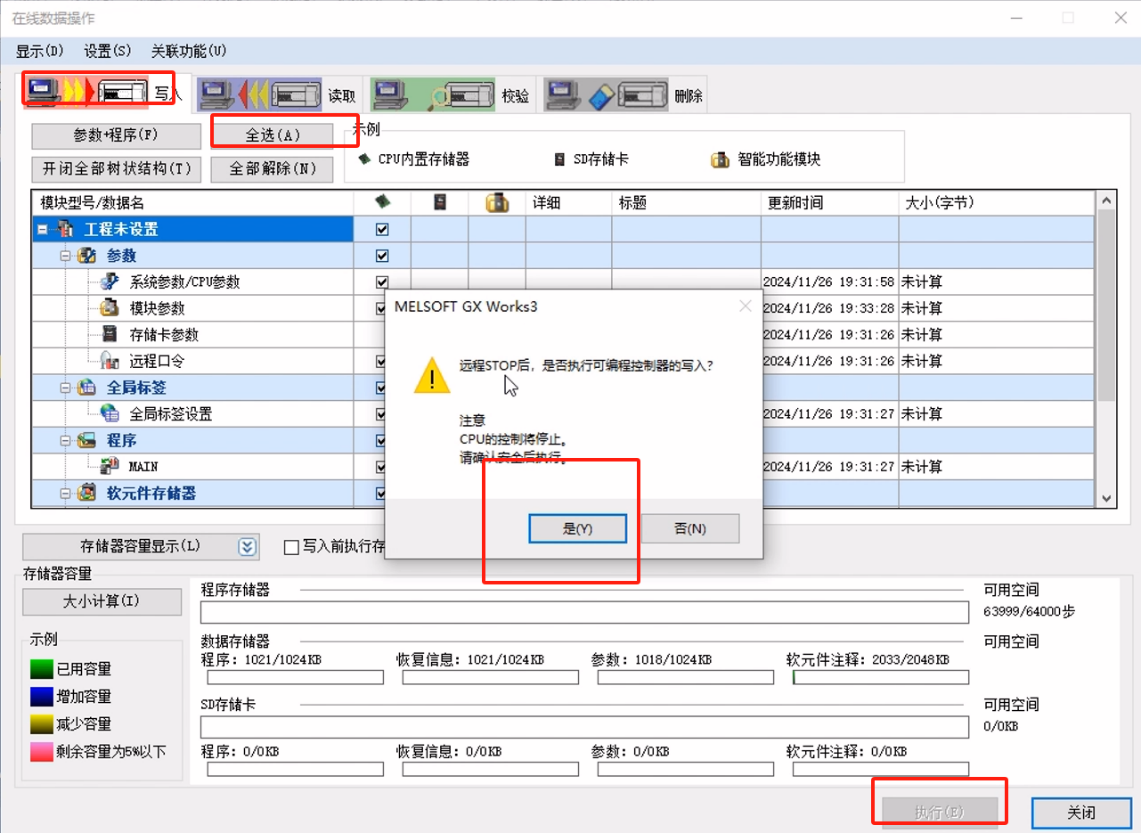

6. 接下來找到診斷下邊的小按鈕，顯示“寫入至可編程控制器”點擊，彈出功能，點擊寫入，全選，執行，彈框點擊是，再點擊全部是，等待寫入完成，完成后會出現一個彈框，是否切換至運行模式，點擊是，這樣就下載完啦，PLC的程序也寫完了。

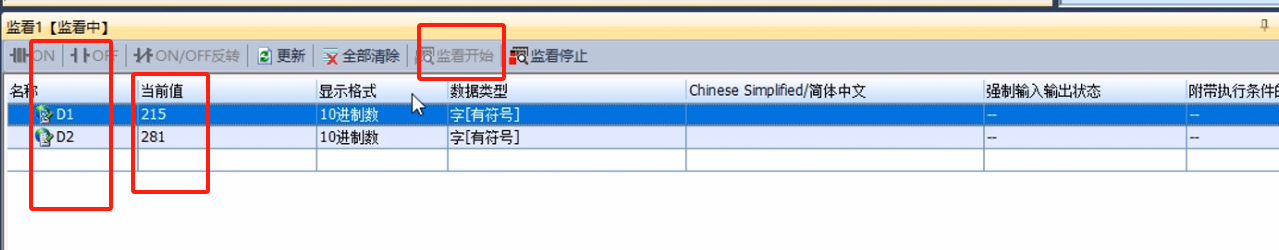

7. 把485的線接到網關上面，A接A，B接B，我紅色接的A黑色接的B，對應上，然后就可以回到編程軟件中，點擊在線，監看，開始監看，在監看表里填寫我們剛才設置的刷新設置，名稱填寫一個D1一個D2，填寫完成后點擊監看開始，這里就有數值啦
8. 往溫濕度傳感器上吹口氣，他的溫度和濕度都在變化，說明連接的設備沒有錯，以上就是捷米特JM-CCLKIE-RTU的全部配置過程啦，歡迎廣大網友前來咨詢！
五. 注意事項
1. 在配置過程中，務必確保各個設備的參數設置準確無誤，特別是通訊參數，如波特率、數據位、停止位、奇偶校驗等，要與實際設備的要求一致。
2. 連接線路時，要仔細檢查接線是否正確，避免接錯線導致設備損壞或通訊故障。
3. 在運行過程中，要密切關注設備的運行狀態，如發現異常情況，應及時停止系統并進行檢查和排除故障。
4. 定期對設備進行維護和檢查，確保設備的正常運行。
（具體內容配置過程及其他相關咨詢可聯系楊工。）
