詳細介紹
1.產品功能
JM –DPM-EIP是自主研發的一款PROFIBUS-DP主站功能的通訊網關。該產品主要功能是將各種PROFIBUS-DP從站接入到ETHERNET/IP網絡中。
本網關連接到PROFIBUS總線中作為主站使用，連接到ETHERNET/IP總線中作為從站使用。

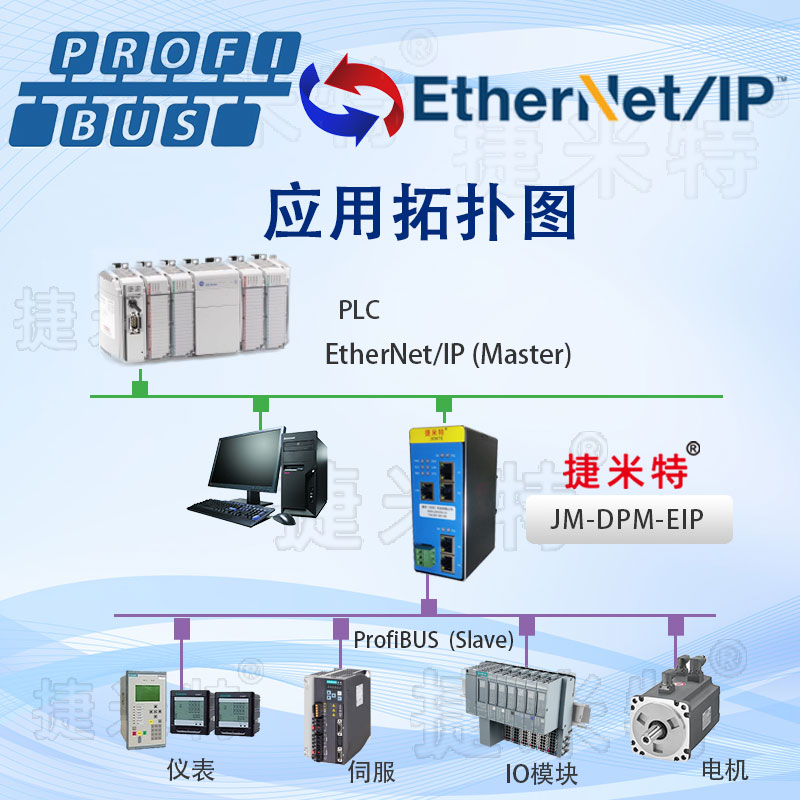

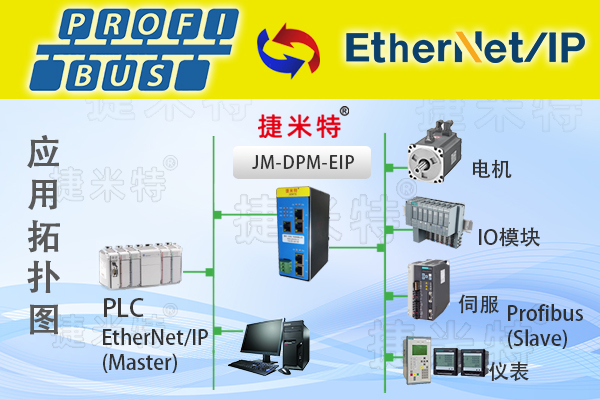

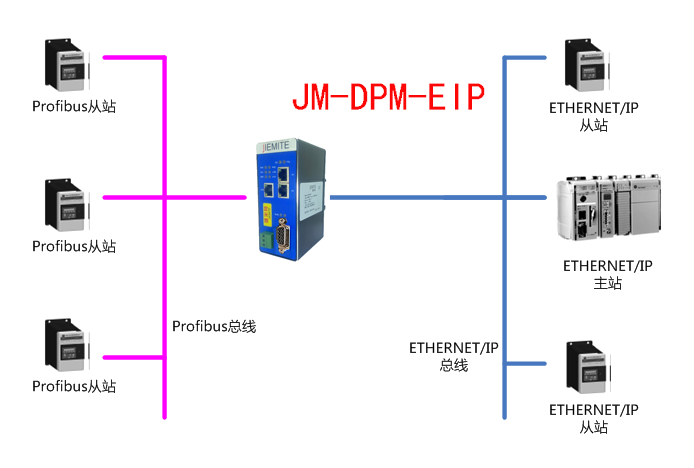

2.拓?fù)鋱D
3.技術參數
◆ PROFIBUS-DP/V0 協議符合GB/T 20540-2006： 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3 部分：PROFIBUS 規范；
◆ PROFIBUS-DP 作為主站，最大波特率達到
◆ PROFIBUS-DP 作為主站，最大可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；
◆關做為
ETHERNET/IP網絡的從站，可以連接AB（羅克韋爾）、歐姆龍、基恩士等品牌的PLC。◆ 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
◆支持
ODVA 標準 EtherNet/IP 通信協議。◆輸入輸出字節數：輸入字節數最大490 Bytes、輸出字節數最大490 Bytes。

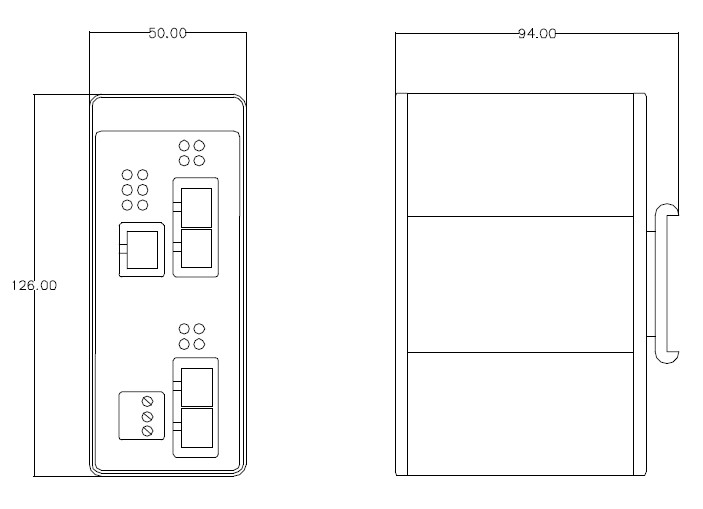

4.產品尺寸圖
4.1 端子說明
3PIN端子L+：電源24V
3PIN端子M：電源0V
3PIN端子PE：保護地
網口LAN：網關下載口，本產品不使用
DB9接口：PROFIBUS-DP接口
