JM-DPM-ECT是自主研發的一款PROFIBUS-DP主站功能的通訊網關。該產品主要功能是將各種PROFIBUS-DP從站接入到ETHERCAT網絡中。

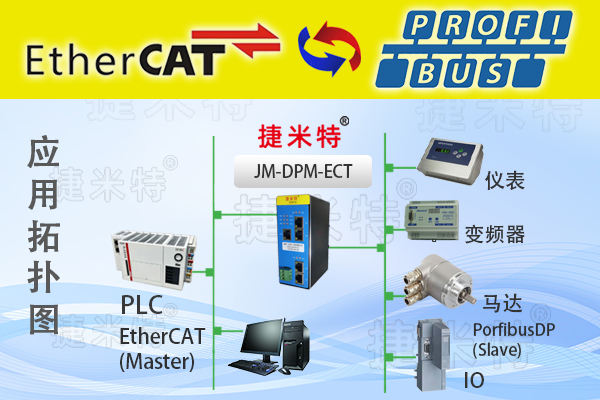

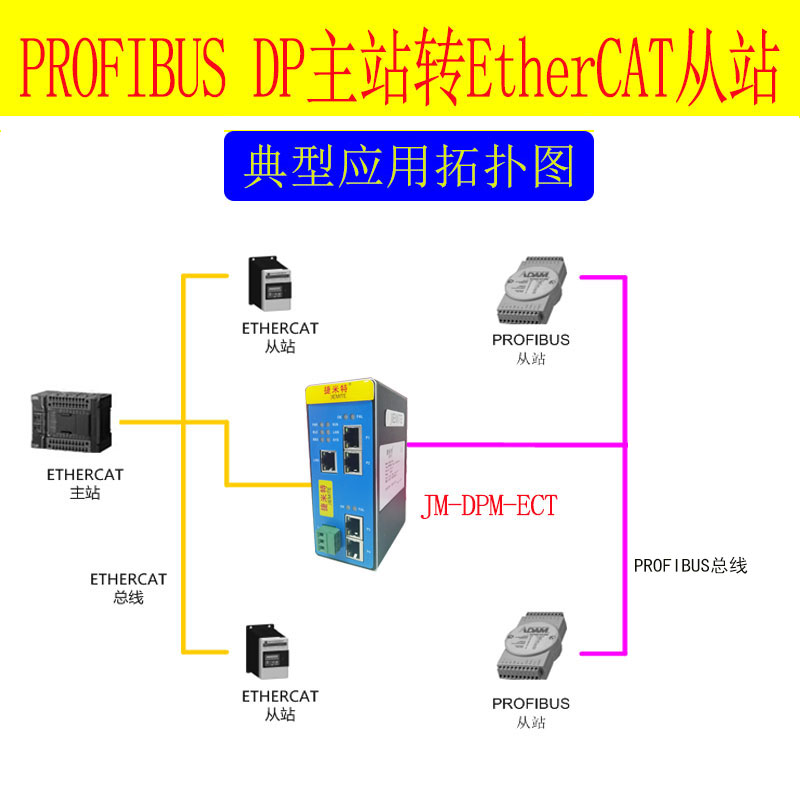

本網關連接到PROFIBUS總線中作為主站使用，連接到ETHERCAT總線中作為從站使用。
產品參數
技術參數
◆ PROFIBUS-DP/V0 協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：PROFIBUS 規范；
◆ PROFIBUS-DP 作為主站，最大波特率達到
◆ PROFIBUS-DP 作為主站，最大可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；
● ETHERCAT網絡的從站，可以連接倍福、歐姆龍等廠家的PLC。
● 網關做為帶
2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。
●帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。
● 支持的最大PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。
電氣參數
◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE；
◆ 工作環境溫度：-40～85℃，濕度≤95%；
◆ 防護等級：IP20；

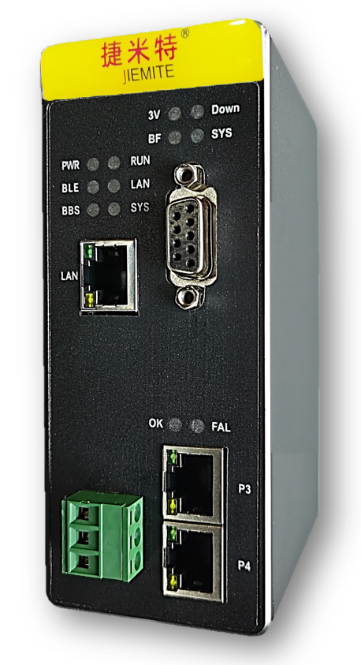

接口及指示燈說明
3PIN端子L+：電源24V
3PIN端子M：電源0V
3PIN端子PE：保護地
網口LAN：網關下載口，本產品不使用
DB9接口：PROFIBUS-DP接口
網口P3和P4接口：ETHERCAT接口

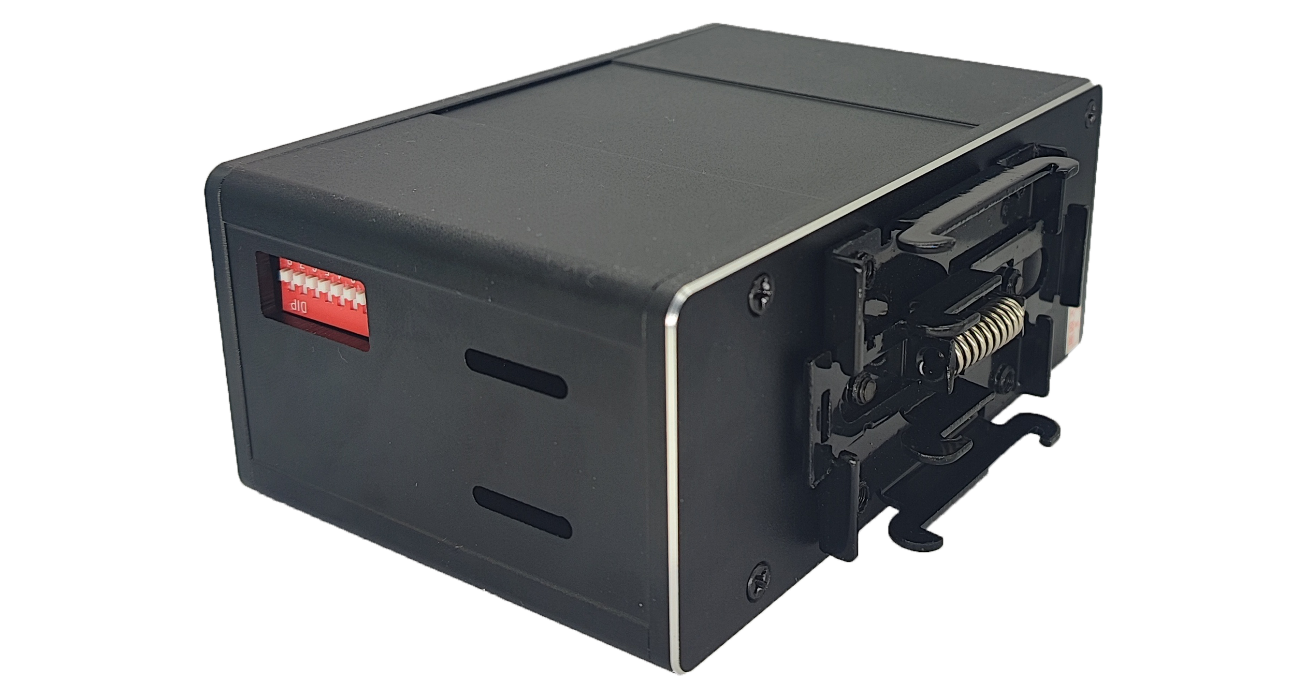

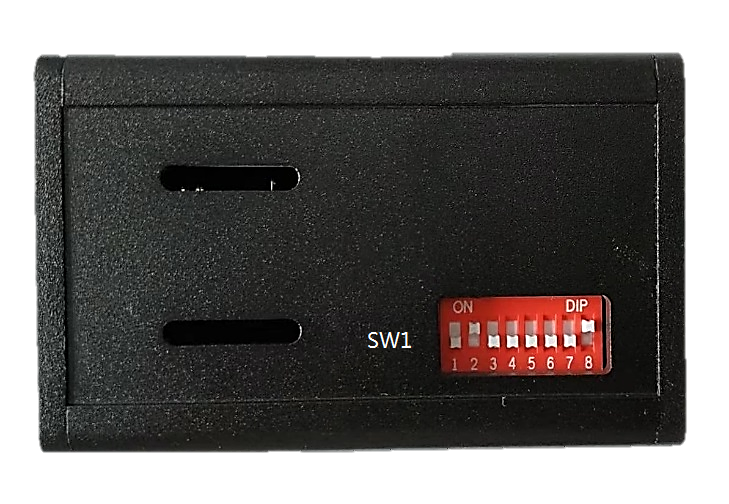

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 |
Bit1~Bit7 |
預留，全部撥到OFF |
|
Bit8 |
PROFIBUS下載配置： ON，網關正常工作。 OFF，用戶下載PROFIBUS主站的配置信息、更改ETHERCAT長度。 |
