詳細介紹
1.產品功能
JM–DNT-TCP是自主研發的一款DEVICENET從站功能的通訊網關。該產品主要功能是將DEVICENET總線和MODBUS-TCP網絡連接起來。
本網關連接到DEVICENET總線中做為從站使用，連接到MODBUS-TCP總線中做為主站或從站使用。

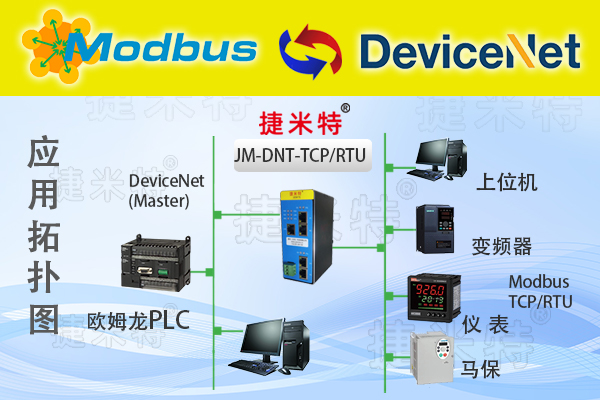

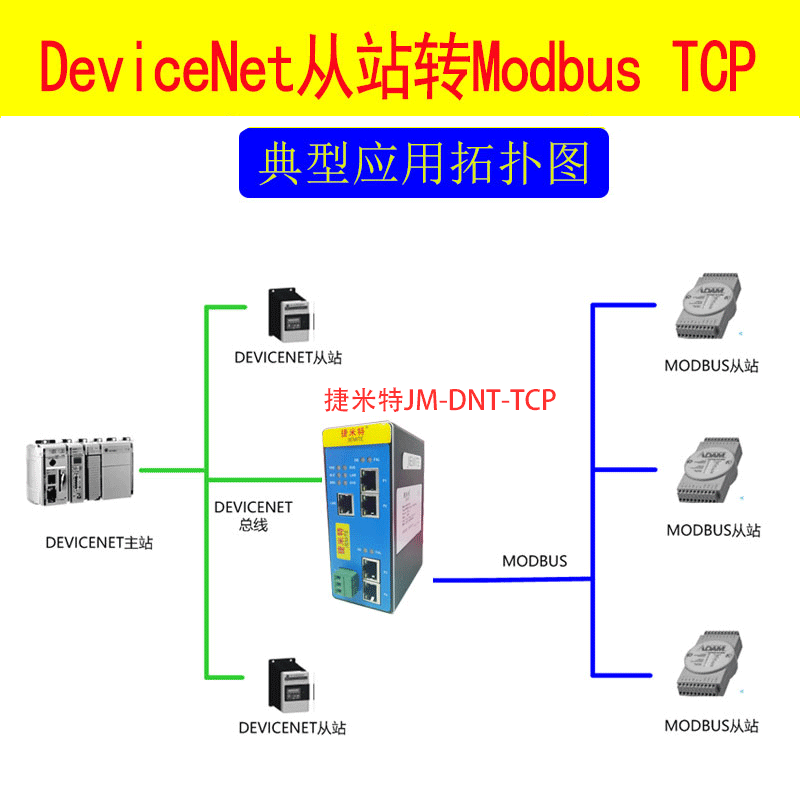

2.拓撲圖
3.技術參數
DEVICENET技術參數
● DeviceNet接口為從站，支持poll掃描
● 支持的波特率：125K, 250K, 500K
● DeviceNet網絡總線供電
● DeviceNet最大輸入輸出長度：各128bytes
● DeviceNet站地址：0-31
MODBUS-TCP技術參數
● 網關的MODBUS接口可通過撥碼選擇做為主站（客戶端）或從站（服務器），兩種工作方式二選一工作。
● 網關作為MODBUS主站，支持 01H、02H、03H、04H、05H、06H、0FH、
10H 號功能。
● 網關作為MODBUS主站，最大可以開通 8 個通道，連接 8 個MODBUS從站。從站站號 1~8，對應端口號 10001~10008，端口號可以通過軟件進行更改。
|
站號： |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
端口： |
10001 |
10002 |
10003 |
10004 |
10005 |
10006 |
10007 |
10008 |
● 網關作為MODBUS從站，支持 02H、04H、0FH、10H 號功能。
網關作為MODBUS從站，端口號支持501~504。

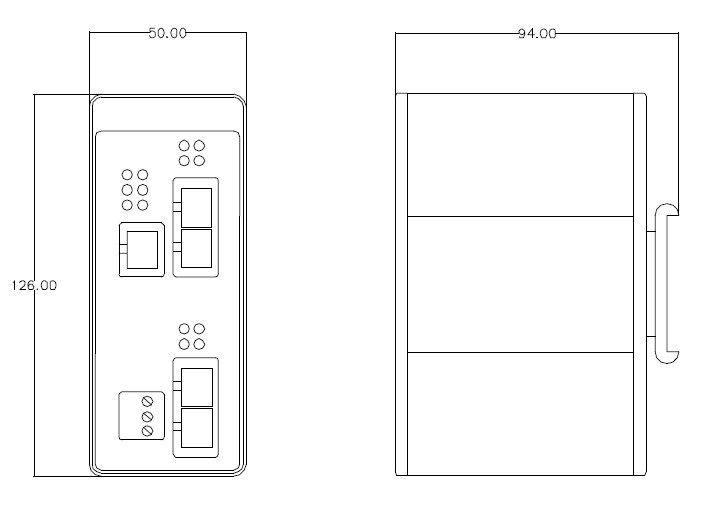

4. 產品尺寸圖
4.1 端子說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載配置口
端子 0V：DEVICENET 供電電源 0V
端子 L：DEVICENET 總線 L 信號線
端子 PE：屏蔽地
端子 H：DEVICENET 總線 H 信號線
端子 24V：DEVICENET 供電電源 24V
網口 P3：MODBUS-TCP 接口
