詳細介紹
捷米特JM-DNT-RTU是一款自主研發的工業級網關，該網關實現DeviceNet網絡與串口通訊協議網絡之間的數據通訊，即將串口自由通訊協議設備轉換為DeviceNet網絡設備。具備可靠的數據傳輸能力。可以將采集到的數據通過多種通信方式（如以太網、串口等）傳輸?shù)缴衔粰C或其他控制設備。
應用廣泛
捷米特JM-DNT-RTU廣泛應用于支持串行接口（RS485）的變頻器、智能高低壓電器、電量測量裝置、智能現場測量設備、儀表、PLC、DCS、FCS等等并且捷米特JM-DNT-RTU與NT 100-DN-RS，NT 50-DN-RS，AB7860擁有同等性能。作為工業物聯網的關鍵設備，它能使工廠內各種新舊設備無縫接入統一的網絡架構，實現設備的互聯互通和數據共享，為生產管理系統提供全面準確的數據支持，助力企業實現智能化生產和管理。

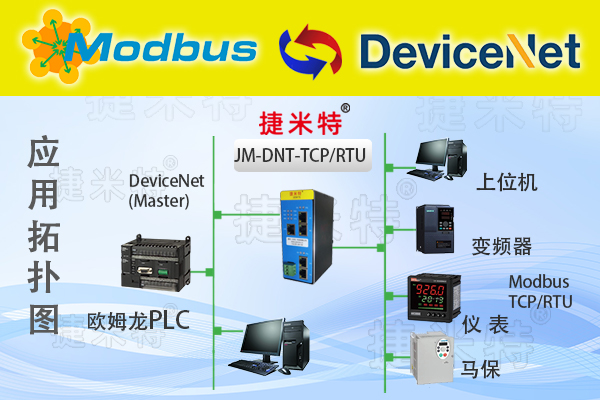

捷米特JM-DNT-RTU拓?fù)鋱D
技術參數
- 捷米特JM-DNT-RTU設備在DeviceNet一側為DeviceNet從站，在串口一側可以將工作模式設置為主從模式；
- 支持標準的DeviceNet 協議
- DeviceNet接口支持波特率為125kbps，250kbps，500kbps。
- 支持Modbus RTU主站/從站
- 參數規格：
支持波特率：1200bit/s,2400bit/s,4800bit/s,9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s,115200bit/s其它波特率可以定制。
- 功能碼：作為Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能；
配置方法
- 正確連接電源，通過以太網口將DN–RS485與PC相連，給捷米特JM-DNT-RTU上電；
- 打開配置軟件，根據需求在配置軟件中進行配置（請參考配置軟件的使用方法）；
- 點擊工具欄中的“下載”按鈕，將配置下載到網關中；
- 當下載完成后，如果修改網關IP地址則給網關重新上電；
- 在CX-Programmer和Cx-Integrator中配置相應的組態，包括要配置的模塊，目標設備（DN RS485）的輸入輸出大��；
- 將CX-Programmer和Cx-Integrator的組態配置下載到PLC中；
- 等待大約10秒，網關會與PLC之間建立連接，此時DN燈亮。
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
