詳細介紹
JM-ECTM-CCLKIE網關實現CC-Link IE FB網絡與EtherCAT網絡的互連互通。該網關可實現雙向數據交換，實現EtherCAT設備和CC-Link IE FB控制器的數據交互。
Ø 應用廣泛：支持EtherCAT接口的伺服驅動器、耦合器、儀表、PLC、DCS、FCS等等。
Ø 配置簡單：用戶不必了解EtherCAT協議和CC-Link IE FB協議細節，只需要參考手冊，根據要求就能配置網關，不需要復雜編程，即可在短時間內實現連接功能。
Ø ECATM-CC-Link IE FB在CC-Link IE FB一側為CC-Link IE FB從站，在EtherCAT一側為EtherCAT主站；
Ø CC-Link IE FB支持最大的輸入字節數為500字節，最大的輸出字節為500字節
Ø EtherCAT規范 V1.0.3.2；
Ø 支持CANopen over EtherCAT（CoE）協議：SDO上傳和下載，SDO信息服務（訪問CANopen對象字典），緊急情況請求；支持Ethernet over EtherCAT（EoE）協議（虛擬交換機）；支持Transfer over EtherCAT（FoE）協議；
Ø 支持DC – Synchronous、SM Synchronous模式
Ø 支持拓?fù)洳榭雌�、診斷檢測、自動掃描
Ø 供電：24VDC(±5％)，最大功率3.5W
Ø 工作環境溫度：-25～55℃，濕度≤95%
Ø 外形尺寸：34mm（寬）×110mm（高）×70mm（厚）

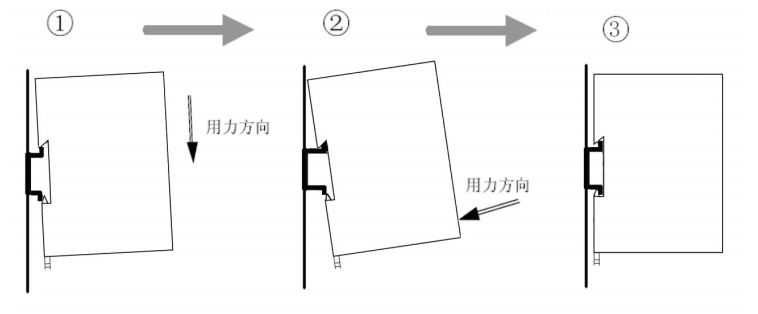

Ø 安裝方式：35mm導軌
Ø 防護等級：IP20
|
狀態\燈 |
PWR |
RUN |
CC.OK |
CC.err |
ECT |
E.err |
|
亮 |
電源接通 |
ENI有效 |
CC-Link IE FB 網絡 通訊正常 |
CC-Link IE FB 網絡 通訊異常 |
EtherCAT 網絡所有從站 為OP狀態 |
—— |
|
滅 |
電源故障 |
ENI無效 |
CC-Link IE FB 網絡 通訊異常 |
CC-Link IE FB 網絡 通訊正常 |
—— |
EtherCAT 網絡正常 |
|
閃爍 |
—— |
—— |
—— |
—— |
若干從站 非OP狀態 |
若干從站通訊異常 |
尺寸：40mm（寬）×110mm（高）×74mm（深）
35mm DIN 導軌安裝
