詳細介紹
1.1 產品功能

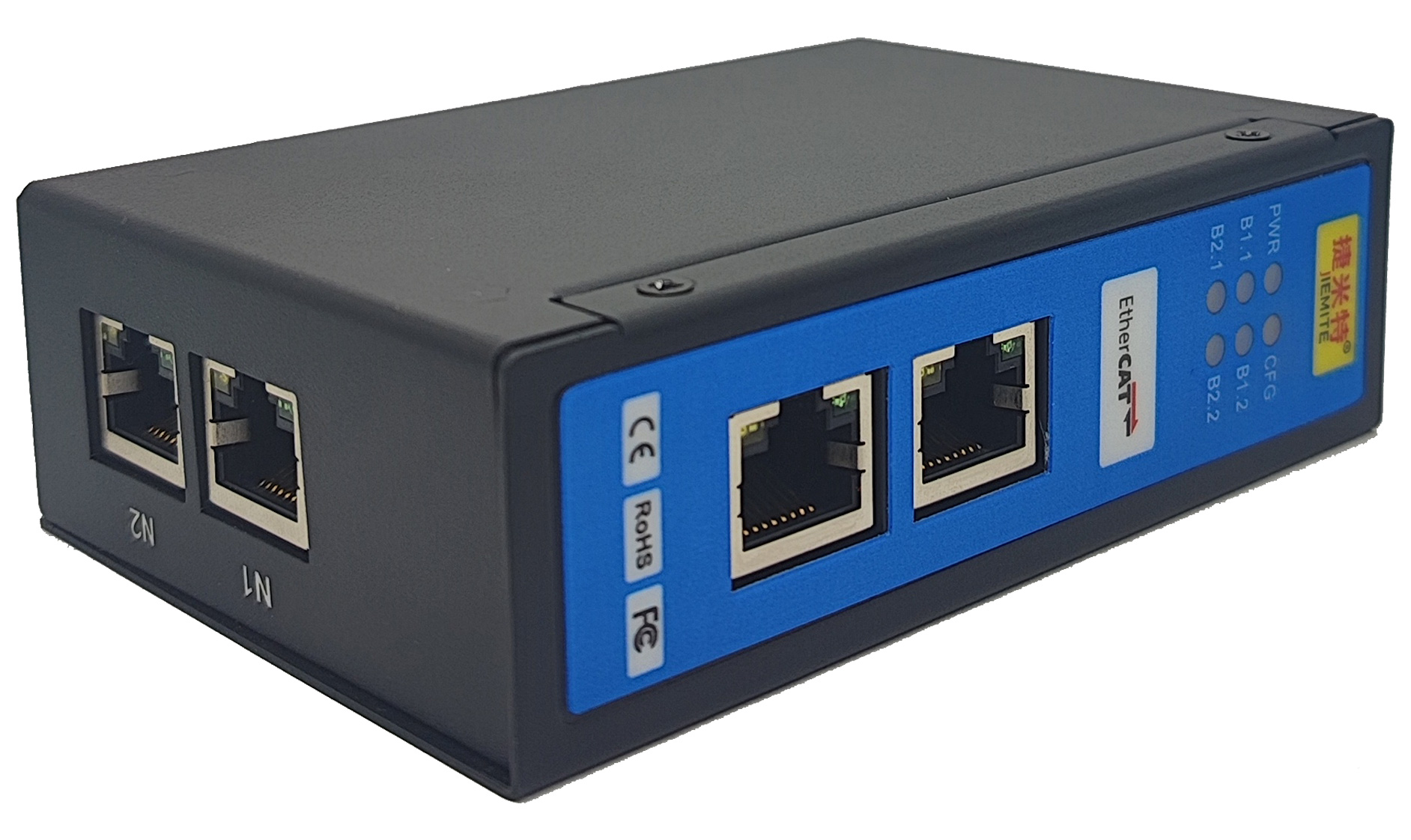

JM-ECTM-EIP網關實現EtherNet/IP網絡與EtherCAT網絡之間的數據通訊，即EtherNet/IP和EtherCAT網絡之間無縫內部連接。

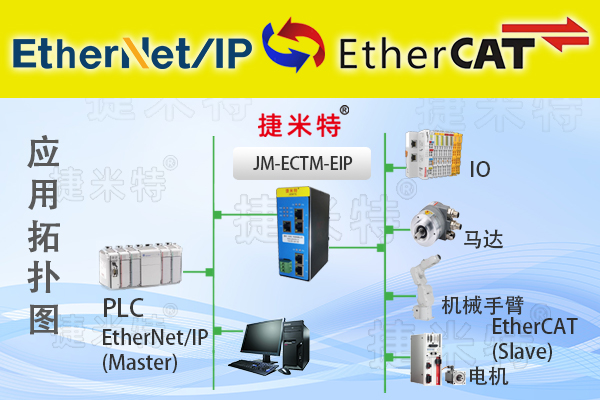

Ø 應用廣泛：應用于EtherNet/IP接口主站控制器與EtherCAT從站電機通訊。
Ø 配置簡單：用戶不必了解EtherCAT和EtherNet/IP細節，只需要參考手冊，根據要求就能配置網關，不需要復雜編程，即可在短時間內實現連接功能。
Ø ECTM-EIP在EtherNet/IP一側為EtherNet/IP從站，在EtherCAT一側為EtherCAT主站；
Ø EtherNET/IP最多支持500個字節
Ø 支持CANopen over EtherCAT（CoE）協議：SDO上傳和下載，SDO信息服務（訪問CANopen對象字典），緊急情況請求；支持Ethernet over EtherCAT（EoE）協議（虛擬交換機）；支持Transfer over EtherCAT（FoE）協議；
Ø 支持DC – Synchronous、SM Synchronous模式
Ø 支持拓?fù)洳榭雌�、診斷檢測、自動掃描
Ø 支持EtherNet/IP協議；
Ø 支持最大的輸入字節數為1500字節，最大的輸出字節為1500字節；
Ø 供電：24VDC(±5％)，最大功率3.5W ；
Ø 工作環境溫度：-25～55℃，濕度≤95%；
Ø 外形尺寸：34mm（寬）×110mm（高）×70mm（厚） ；
Ø 安裝方式：35mm導軌；
Ø 防護等級：IP20；
2 安裝
2.1 機械尺寸
尺寸：40mm（寬）×110mm（高）×74mm（深）

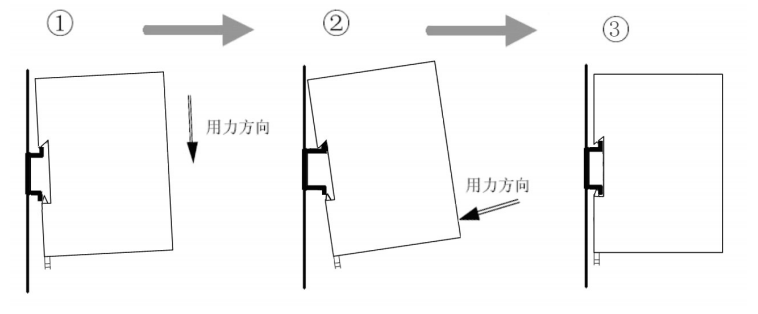

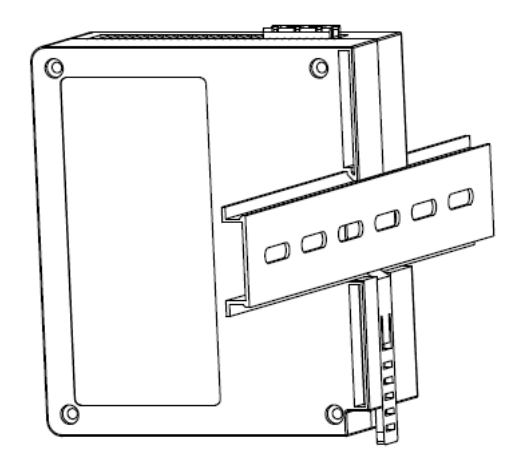

35mm DIN 導軌安裝
