在一家電子制造企業中，其生產線上廣泛應用了三菱 PLC 來實現自動化控制。原有的系統采用CCLink IE Field Basic協議，該協議在一定程度上滿足了生產的基本需求。然而，隨著企業業務的拓展和產品精度要求的提高，生產線上引入了匯川伺服系統。匯川伺服系統采用EtherCAT協議，具有高速、高精度和高實時性的特點，能夠更好地滿足電子制造過程中對運動控制的精確要求。但由于協議的不兼容，導致新設備與原有系統之間無法直接通信，嚴重影響了生產效率和設備的協同工作能力。
解決方案

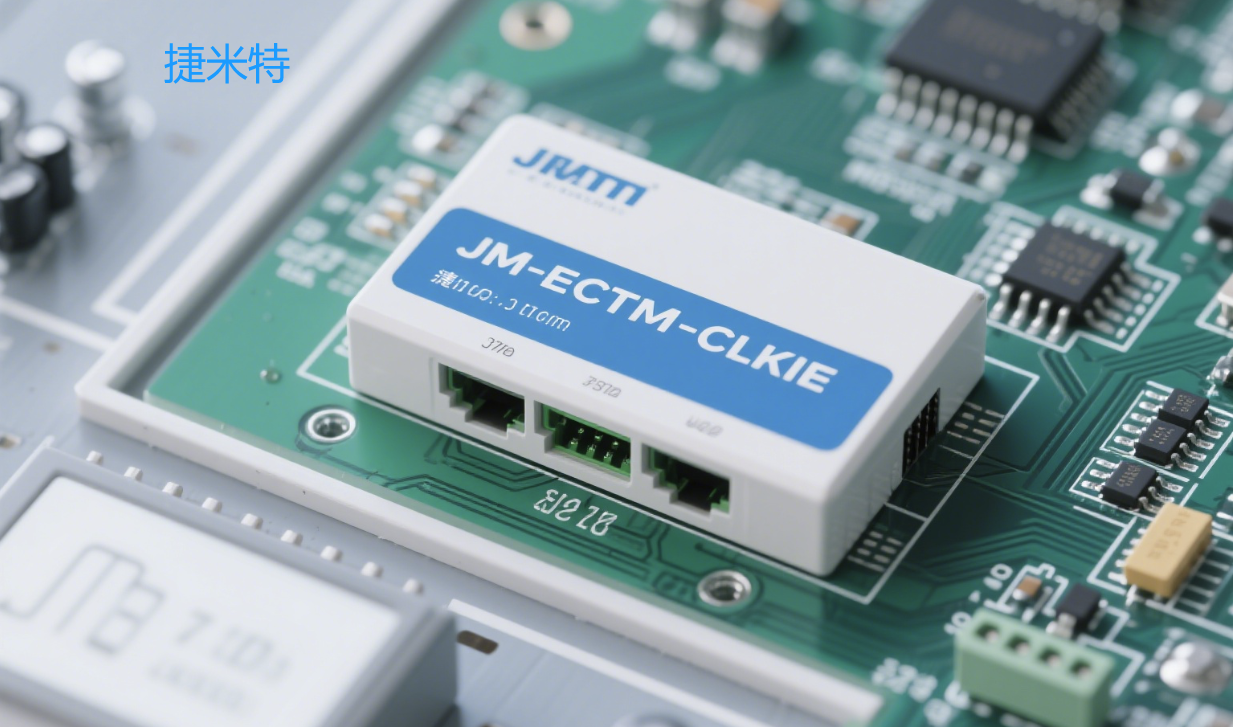

為了解決這一問題，企業決定采用捷米特JM-ECTM-CCLKIE網關。該網關具有強大的協議轉換功能，能夠在三菱 PLC 的 CCLink IE Field Basic 協議和匯川伺服的 EtherCA 協議之間建立有效的通信橋梁，實現了CCLink IE Field Basic從站轉etherCAT主站協議轉換。
首先，技術人員將捷米特網關接入到原有的 CCLink IE Field Basic 網絡中，與三菱PLC進行連接。通過網關的配置界面，對 CCLink IE Field Basic 協議相關參數進行設置，確保與三菱PLC的通信正常。然后，將匯川伺服系統通過EtherCAT總線連接到網關的EtherCAT 接口。同樣，在網關中對EtherCAT協議的參數進行配置，包括從站地址、數據映射等，以實現與匯川伺服系統的無縫對接。
技術參數：
1．協議轉換：在CC-Link IE FB一側為CC-Link IE FB從站，在 EtherCAT一側為 EtherCAT 主站，實現兩種協議之間的無縫通信。
2. 數據傳輸：CC-Link IE FB支持最大輸入和輸出字節數均為 500 字節；EtherCAT 規范 V1.0.3.2。
3. 支持協議：支持 CANopen over EtherCAT（CoE）協議，包括 SDO 上傳和下載、SDO 信息服務、緊急情況請求；支持 Ethernet over EtherCAT（EoE）協議；支持 Transfer over EtherCAT（FoE）協議。
4. 工作模式：支持 DC - Synchronous、SM Synchronous 模式。
5. 功能特性：支持拓?fù)洳榭雌�、診斷檢測、自動掃描。
6. 供電：24VDC（±5%），最大功率 3.5W。
7. 工作環境：溫度 - 25～55℃，濕度≤95%。
8. 外形尺寸：34mm（寬）×110mm（高）×70mm（厚）。
9. 安裝方式：35mm 導軌。
10. 防護等級：IP20
實施效果
通過使用捷米特JM-ECTM-CCLKIE網關，企業成功實現了三菱PLC與匯川伺服系統之間的通信。生產線上的設備能夠協同工作，生產效率得到了顯著提升。具體表現為：
1. 生產節拍加快：匯川伺服系統的高速響應能力得以充分發揮，設備的運動控制更加精準，生產節拍較之前提高了 20%。
2. 產品質量提升：由于伺服系統的精確控制，產品的加工精度得到了保證，產品的次品率降低了 15%。
3. 系統穩定性增強：網關的穩定運行確保了數據的準確傳輸，減少了通信故障的發生，系統的穩定性得到了顯著提升。
捷米特JM-ECTM-CCLKIE網關在電子制造業中可實現CC-Link IE FB 網絡與 EtherCAT 網絡的互連互通及雙向數據交換 。它能連接EtherCAT 接口的電機、機械手臂等設備，采集并轉換數據 。憑借EtherCAT協議的實時性和低延遲特點，可提升自動化生產流程的響應速度和精度，實現設備的遠程監控與實時控制，且易于擴展，能滿足電子制造業不斷變化的生產需求，幫助企業提高生產效率和產品質量 。
