捷米特JM-EIPM-RTU是一款自主研發的工業級網關，該網關實現接EtherNet/IP設備和網絡到Modbus RTU網絡系統。即EtherNet/IP和Modbus RTU網絡之間無縫內部接。
廣泛應用
捷米特JM-EIPM-RTU應用于Modbus RTU接口主站控制器與Modbus RTU接口掃碼槍、儀表、變頻器、馬保等通訊。支持廣泛的設備類型，能夠與多種不同設備進行通訊，可滿足多種工業生產需求。EtherNet/IP轉Modbus RTU總線協議轉換網關模塊具備相應的技術參數，例如以太網10/100m自適應、特定的輸入輸出字節數等。具有一定的硬件電氣規范，包括電源要求、工作環境溫度、防護等級等。

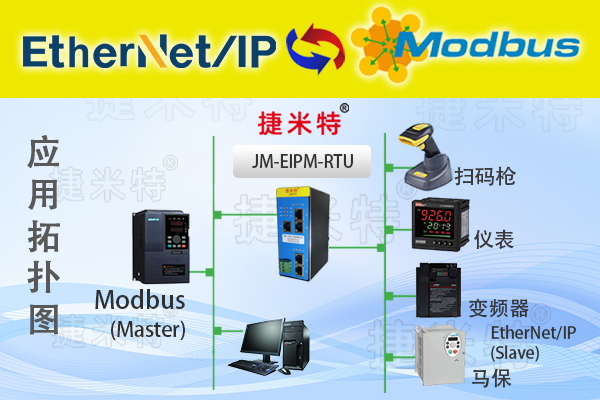

捷米特JM-EIPM-RTU拓?fù)鋱D
技術參數
- EtherNet/IP協議：支持多種通信模式，如一對一（單播）、一對多（多播）和一對所有（廣播）等通信方式，具有較好的實時性，響應時間通常在毫秒級甚至更低，可滿足工業自動化中對實時控制和監測的要求
- Modbus RTU協議：支持多種波特率，如 1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps 等；幀格式支持 7 位或 8 位數據位，None/Odd/Even 校驗位，1 位或 2 位停止位
- 數據映射：EtherNet/IP轉Modbus RTU總線協議轉換網關模塊能夠在 EtherNet/IP 和 Modbus RTU 之間建立靈活的數據映射關系，可將 EtherNet/IP 側的輸入輸出數據區與 Modbus RTU 側的寄存器等進行映射，以實現不同協議設備間數據的轉換和傳輸，映射范圍和方式一般可通過配置軟件進行設置
配置方法
- 連接設備與上電：正確連接電源，網線插入 CFG 配置口將捷米特JM-EIPM-RTU 與PC相連，給網關上電
- 打開配置軟件進行配置：打開配置軟件，根據需求在配置軟件中對網關的485總線參數等進行配置，如波特率、數據位、停止位、奇偶校驗等，需保持與從站通訊手冊中的設置一致
- 下載配置：將配置下載到網關中
- 連接主站控制器與網關模塊：將主站控制器與Modbus RTU轉EtherNet/IP總線協議轉換網關模塊進行連接
- 檢查連接狀態：等待網關與PLC之間建立連接，此時ECT指示燈常綠；網關模塊 Modbus 側通訊正常后，Tx、Rx綠色指示燈閃爍
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
