詳細介紹

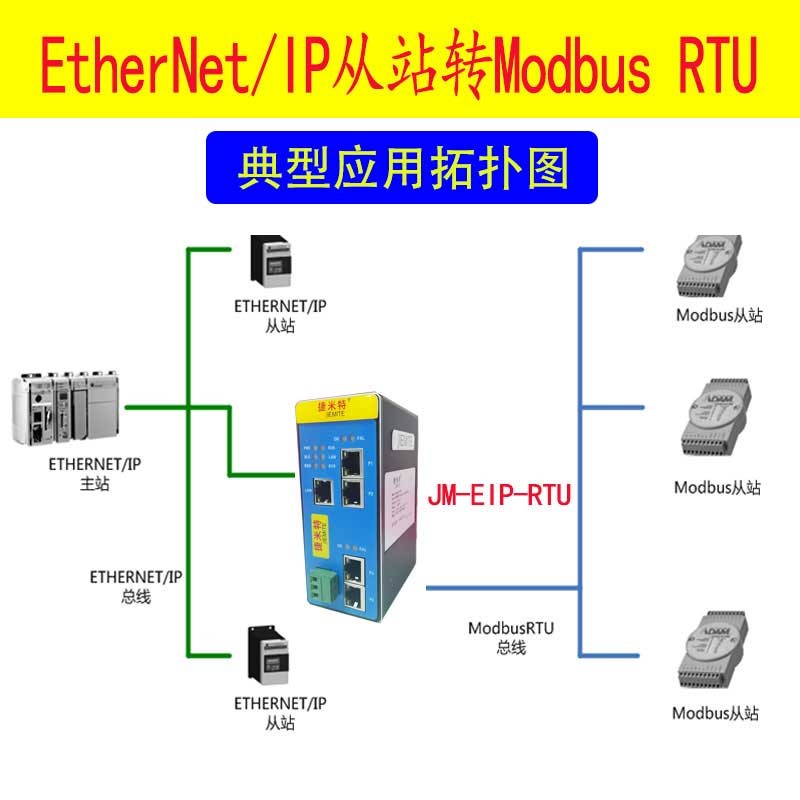

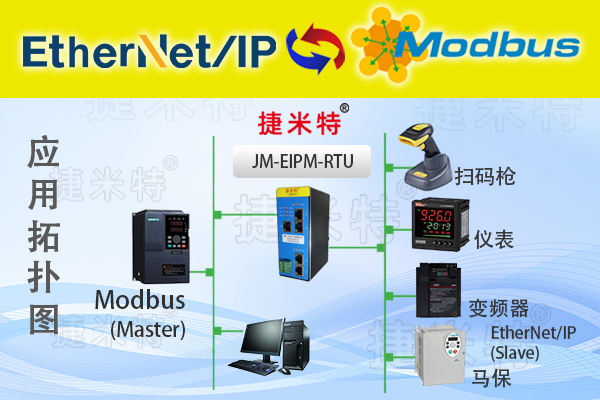

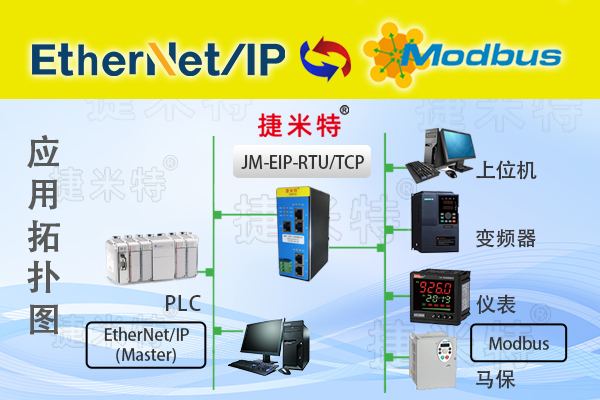

JM-EIP-RTU是自主研發的一款ETHERNET/IP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU設備接入到ETHERNET/IP網絡中。
JM-EIP-RTU連接到ETHERNET/IP總線中做為從站使用，連接到MODBUS-RTU總線中做為主站或從站使用。
產品參數
技術參數
l 網關做為ETHERNET/IP網絡的從站，可以連接AB（羅克韋爾）、歐姆龍、基恩士等品牌的PLC。
l 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
l 支持 ODVA 標準 EtherNet/IP 通信協議。
l 輸入輸出字節數：輸入字節數最大490 Bytes、輸出字節數最大490 Bytes。
u 網關的MODBUS接口可通過撥碼選擇做為主站或從站，兩種工作方式二選一工作。
u 網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。
u 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
u 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。
u 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。
u 網關作為MODBUS 從站，支持03H、04H、06H、10H號功能。
u 網關作為MODBUS 主站，最多能帶32個Modbus從站。
電氣參數
u 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE
u 工作環境：-25～55℃，濕度≤95%
u 防護等級：IP20
u 安裝方式：35mm導軌
u 重量：500g
接口及指示燈說明
3PIN端子L+：電源24V
3PIN端子M：電源0V
3PIN端子PE：保護地
網口LAN：網關下載口
網口P1和P2：ETHERNET/IP接口
6PIN端子A+：485信號A
6PIN端子B-：485信號B
6PIN端子TR：485終端電阻，TR與B短接表示接入終端電阻
6PIN端子TX：232發送信號
6PI端子RX：232接收接收
6PIN端子GND：232口GND
|
標識 |
顏色 |
定義 |
|
PWR |
綠色 |
網關內部電源正常 |
|
LAN |
綠色 |
網關處于配置狀態，可以通過LAN接口下載配置 |
|
OK |
黃色 |
ETHERNET/IP通訊正常 |
|
FAL |
紅色 |
ETHERNET/IP通訊斷線 |
|
485-TX |
綠色 |
485接口正在發送數據 |
|
485-RX |
綠色 |
485接口正在接收數據 |
|
232-TX |
綠色 |
232接口正在發送數據 |
|
232-RX |
綠色 |
232接口正在接收數據 |

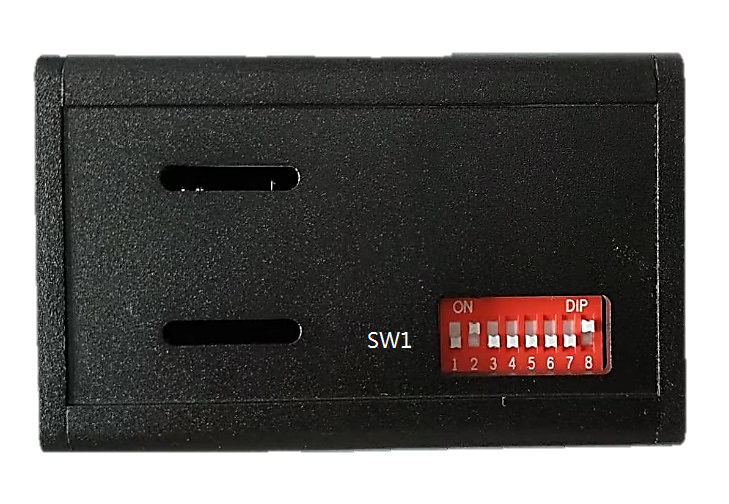

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 MODBUS功能 |
Bit1 |
MODBUS主從設置： ON：網關做為MODBUS主站工作 OFF：網關做為MODBUS從站工作 |
|
Bit2 |
MODBUS物理接口設置： ON：網關使用485接口工作 OFF：網關使用232接口工作 | |
|
Bit3~Bit7 |
預留，撥到OFF | |
|
Bit8 |
網關設置狀態： ON：網關處于設置狀態，用戶可以設置網關的配置信息 OFF：網關處于運行狀態。 |

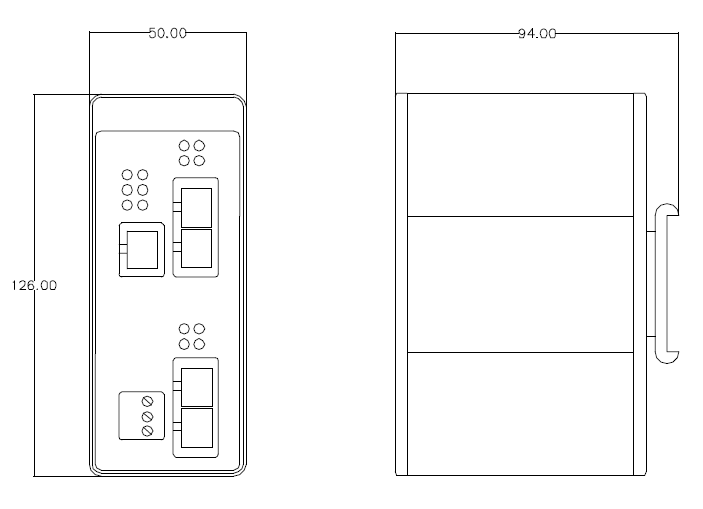

產品尺寸

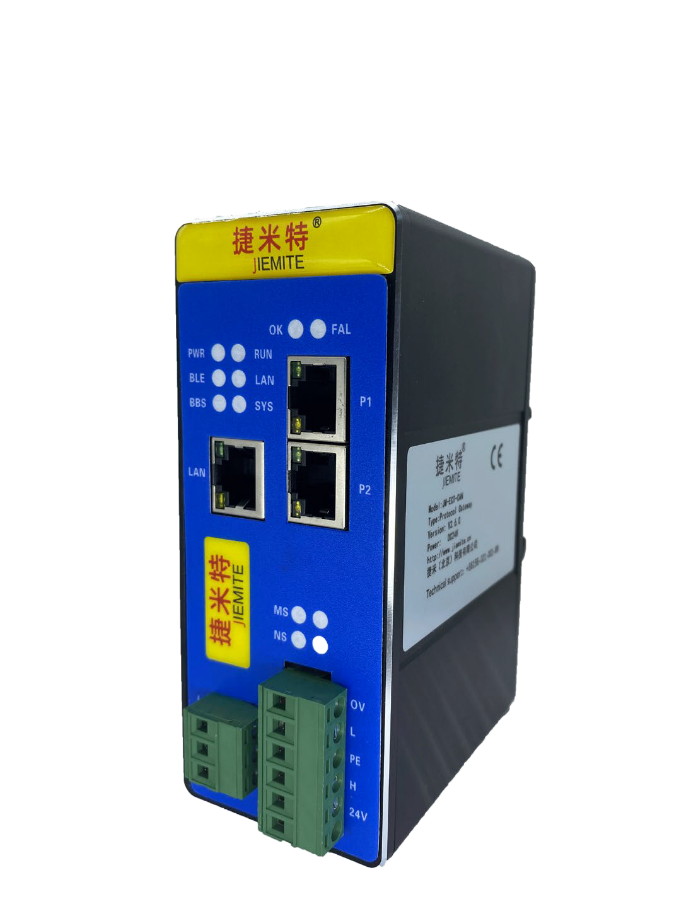

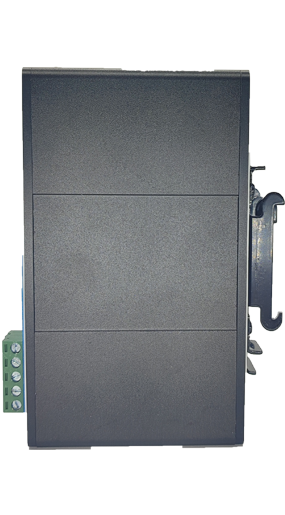

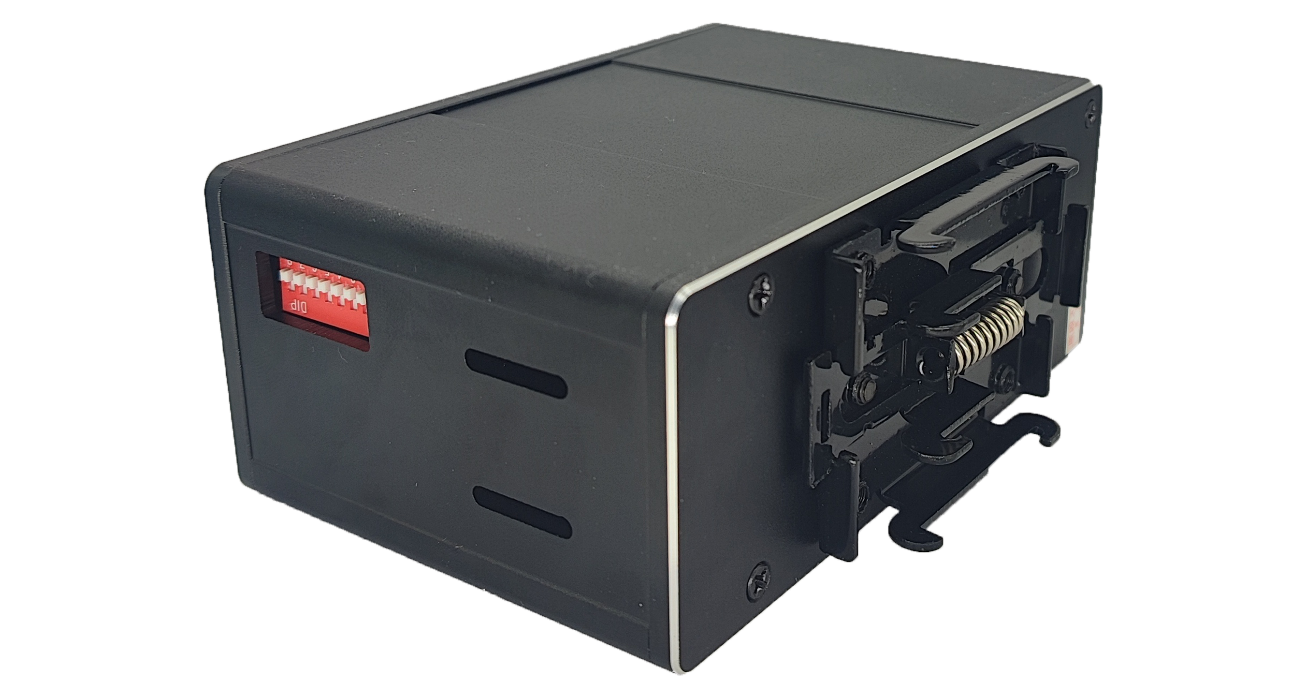

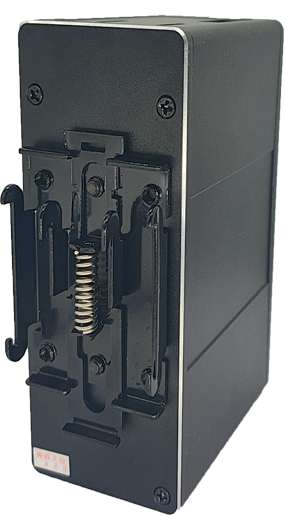

產品展示圖
