詳細介紹
1.產品功能
JM-EIP-RTU是自主研發的一款ETHERNET/IP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU設備接入到ETHERNET/IP網絡中。

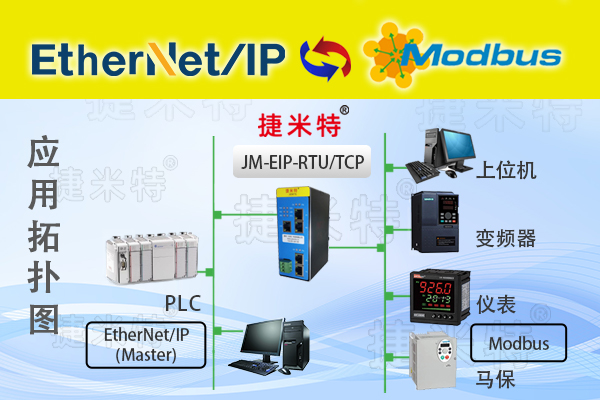

2.拓?fù)鋱D
3.技術參數
ETHERNET/IP技術參數
網關做為ETHERNET/IP網絡的從站，可以連接 AB（羅克韋爾）、歐姆龍、基恩士等品牌的 PLC。
以太網10/100M自適應，具有 IP 地址沖突探測功能。
支持ODVA標準EtherNet/IP通信協議。
輸入輸出字節數：輸入字節數最大490 Bytes、輸出字節數最大490 Bytes。
MODBUS-RTU技術參數
網關的MODBUS接口可通過撥碼選擇做為主站或從站，兩種工作方式二選一工作。
網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。
網關的MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
網關的MODBUS字符格式及校驗位：8 位無校驗+1 停止位、8 位+偶校驗+1 停止位、8 位+奇校驗+1 停止位、8 位無校驗+2 停止位。
網關作為MODBUS主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 號功能。
網關作為MODBUS從站，支持 03H、04H、06H、10H 號功能。
網關作為MODBUS主站，最多能帶 32 個Modbus從站。

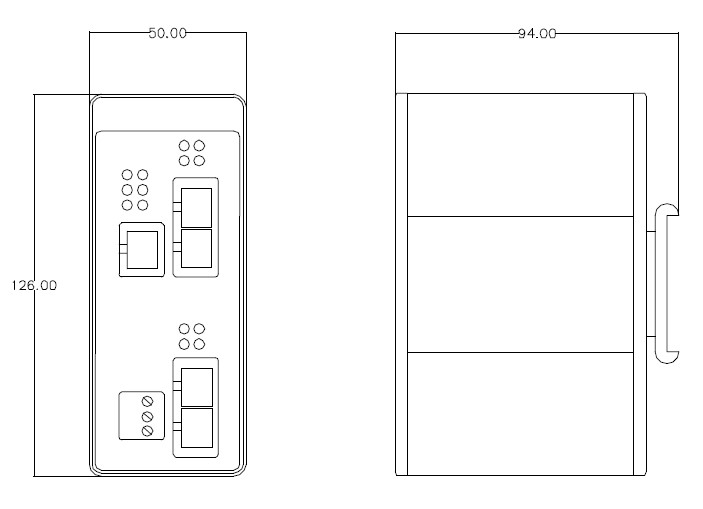

4.產品尺寸圖
4.1 端子說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地網口 LAN：網關下載口
網口 P1 和 P2：ETHERNET/IP 接口
6PIN 端子 A+：485 信號 A
6PIN 端子 B-：485 信號 B
6PIN 端子 TR：485 終端電阻，TR 與B 短接表示接入終端電阻
6PIN 端子 TX：232 發送信號
6PI 端子 RX：232 接收接收
6PIN 端子 GND：232 口 GND
