詳細介紹
產品功能
捷米特JM-PN-PN是一款自主研發的工業級網關，ProfiNet轉ProfiNet總線協議轉換網關模塊實現ProfiNet網絡與ProfiNet網絡之間的數據通訊。即ProfiNet與ProfiNet之間無縫通信。
廣泛應用
捷米特JM-PN-PN應用于ProfiNet接口的主站設備，例如西門子PLC等。在自動化生產線中，可將不同品牌、不同功能但均支持ProfiNet協議的設備連接起來，實現設備之間的協同工作與數據交互。如在汽車制造的自動化生產線中，連接西門子的PLC、機器人控制器以及其他品牌的傳感器、驅動器等設備，使各設備間能實時共享生產數據，提高生產效率與產品質量。捷米特JM-PN-PN還與NT 151-RE-RE，AB7651擁有同等性能。

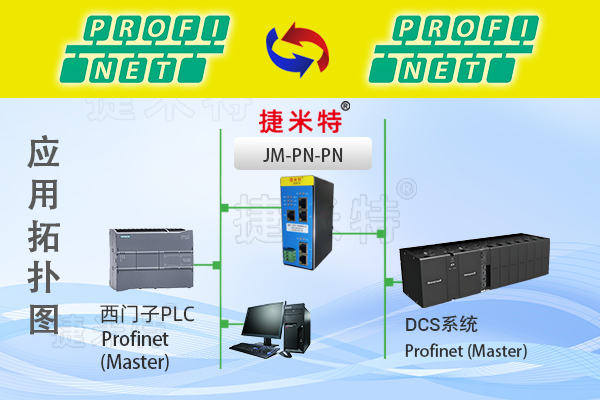

捷米特JM-PN-PN拓撲圖
技術參數
捷米特JM-PN-PN在PNS-PNS兩側都作為ProfiNet從站
ProfiNet兩側支持最大的輸入字節數為1000字節，最大的輸出字節為1000字節，輸入輸出字節的長度由TIA Portal設定
ProfiNet轉ProfiNet總線協議轉換網關模塊支持標準的ProfiNet I/O協議
支持不同等級的實時通信。ProfiNet RT可在1-10ms范圍內確保確定性的性能，適用于一般的I/O應用及運動控制等
支持多種網絡拓撲結構，如線性、環形、星形等，為系統設計提供了靈活性，可根據不同的工業現場布局和設備連接需求進行選擇.
配置方法
1. 正確連接電源，通過以太網口將捷米特JM-EIPM-RTU與PC相連，給網關上電；
2. 打開TIA Portal，根據需求在TIA Portal中進行配置；
3. 將TIA Portal的組態配置下載到PLC中；
4. 等待大約5秒，ProfiNet轉ProfiNet總線協議轉換網關模塊會與PLC之間建立連接，此時指示燈亮。
電器參數
供電：24VDC(±5％)，最大功率3.5W
安裝方式: DIN-35mm導軌
防護等級：IP20
工作環境溫度：-45～85℃，濕度≤95%
