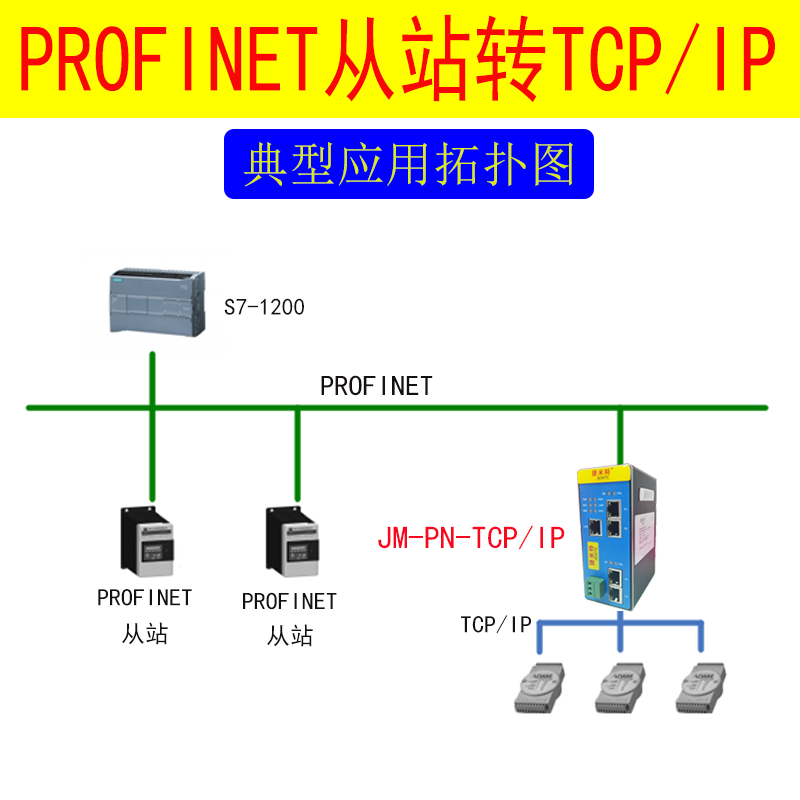

JM-PN-TCPIP是自主研發的一款 PROFINET 從站功能的通訊網關。該產品主要功能是將 PROFINET 網絡和 TCP/IP 網絡連接起來。



本網關連接到 PROFINET 總線中做為從站使用，連接到 TCP/IP 網絡中做為服務器或客戶端使用。



1.2技術參數

1.2.1 PROFINET技術參數

●網關做為 PROFINET 網絡的 Device 設備（即從站），帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，集成以太網交換機，可以組成鏈式網絡，支持環網冗余。

●適應 PROFINET V2.3 協議，采用實時（RT）通訊功能，符合： GB/T 251052014《工業通信網絡現場總線規范類型 10: PROFINET IO 規范》，IEC 61158-5-10：2007，IDT。



1.2.2 TCP/IP技術參數

●網關的 TCP/IP 接口可通過撥碼選擇做為客戶端或服務器，兩種工作方式二選一工作。

●網關支持 1 個通道，連接 1 個客戶端或服務器。

●自動定時發送功能，定時發送間隔時間從 50 毫秒到 10 秒可選。

●單包 TCP/IP 數據不超過 256 字節。

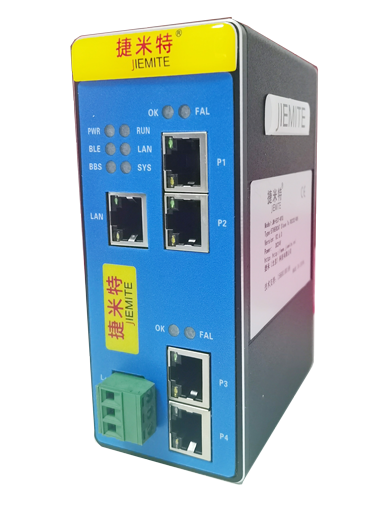

2. 產品外觀

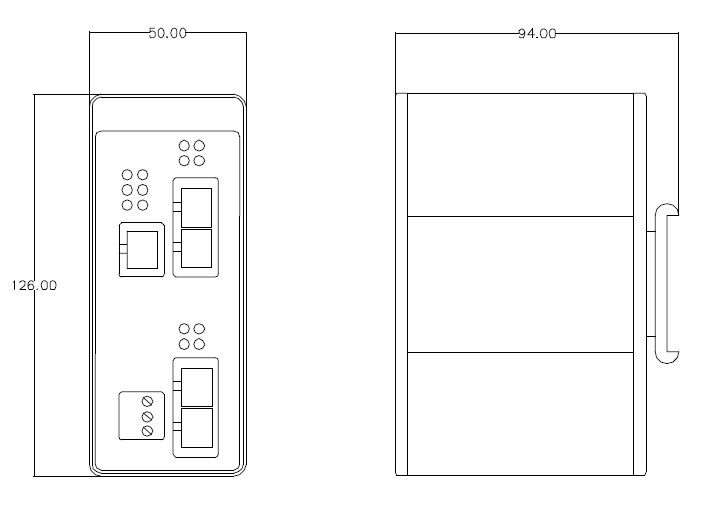

2.1 產品尺寸圖

2.2 端子說明

3PIN 端子 L+：電源 24V

3PIN 端子 M：電源 0V

3PIN 端子 PE：保護地

網口 LAN：網關下載配置口

網口 P1：PROFINET 接口

網口 P2：PROFINET 接口

網口 P3：TCP/IP 接口







2.3 指示燈



標識	顏色	定義
PWR	綠色	網關內部電源正常
LAN	綠色	網關處于配置狀態，可以通過 LAN 接口下載配置
OK	黃色	PROFINET 通訊正常
FAL	紅色	PROFINET 通訊斷線
OK	綠色	閃爍時表示 TCP/IP 接口正在收發數據

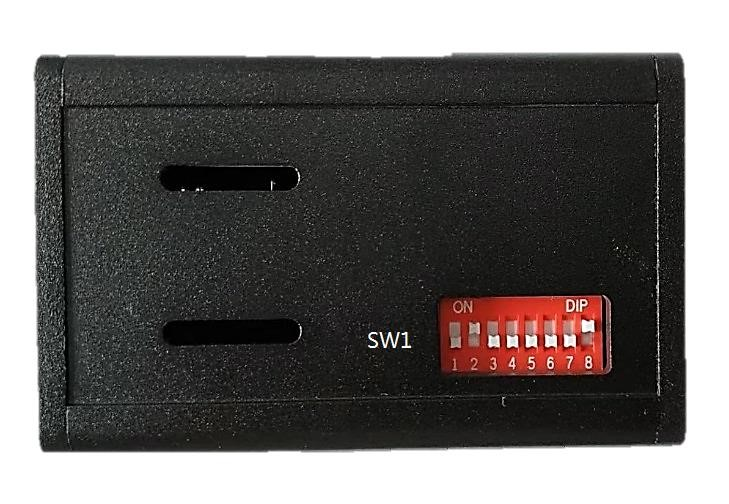

2.4 撥碼說明

標識	撥位	定義
SW1 功能設置	Bit1	TCP/IP 工作模式設置： ON：網關做為客戶端工作 OFF：網關做為服務器工作
	Bit2	協議設置：本產品固定撥到 OFF ON：保留 OFF：網關按照透傳模式工作
	Bit3	恢復出廠設置：撥到 ON，給產品上電，維持 5~10 秒，網關完成復位操作。撥到 OFF，網關重新上電，再次正常工作。
	Bit4-Bit8	預留，撥到OFF

3. 硬件電氣規范

3.1 電氣參數

◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

◆ 工作環境：-25～55℃，濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm 導軌

◆ 重量：500g

3.2 PROFINET 的電氣連接

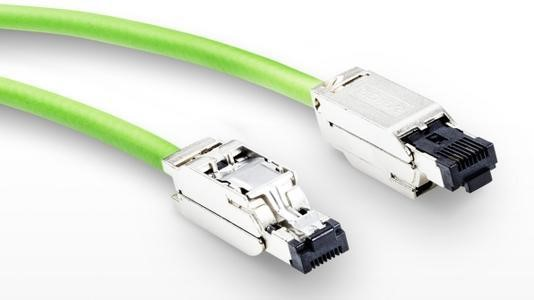

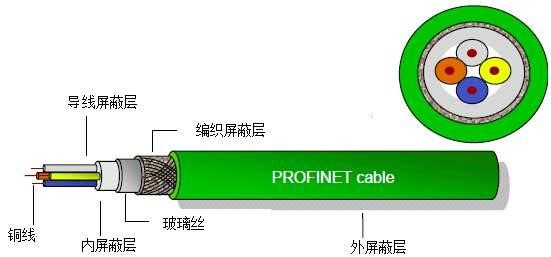

PROFINET 采用標準 4 芯屏蔽電纜。建議用戶使用標準 PROFINET 插頭及標準 PROFINET 電纜。有關 PROFINET 安裝規范請用戶參照有關 PROFINET 技術標準。





3.3 TCP/IP 的電氣連接





TCP/IP 采用標準的 T568B 接法，支持直連和交叉接線方式，如上圖所示。

TCP/IP 只需要連接以太網的 1、 2、 3、 6 這四根信號線即可實現通訊。用戶需注意以太網線的屏蔽層連接良好。



4. 協議及數據轉換

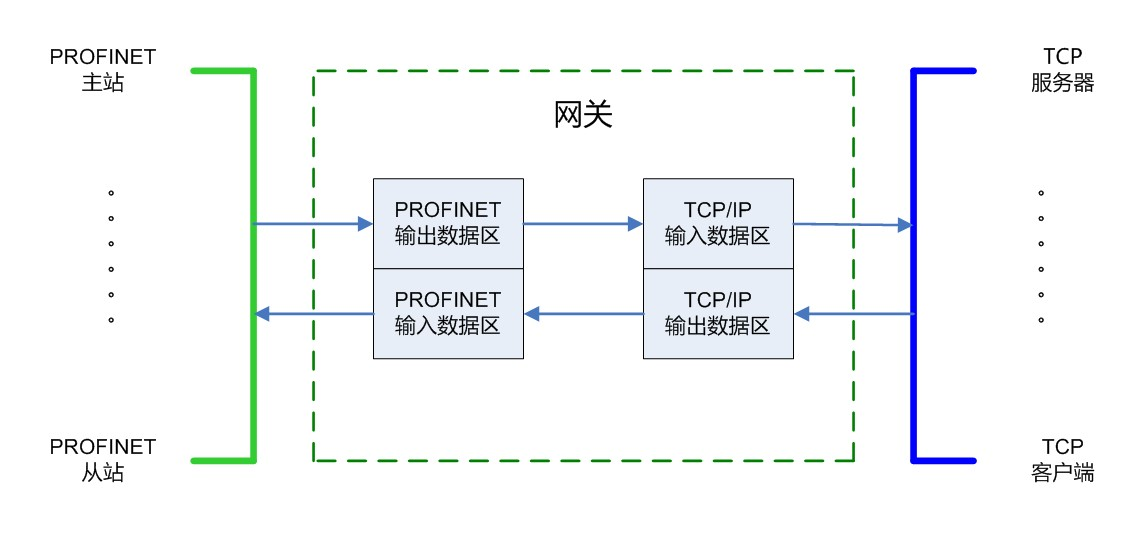

4.1 協議轉換原理

網關分別從 PROFINET 一側和 TCP/IP 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。
