詳細介紹

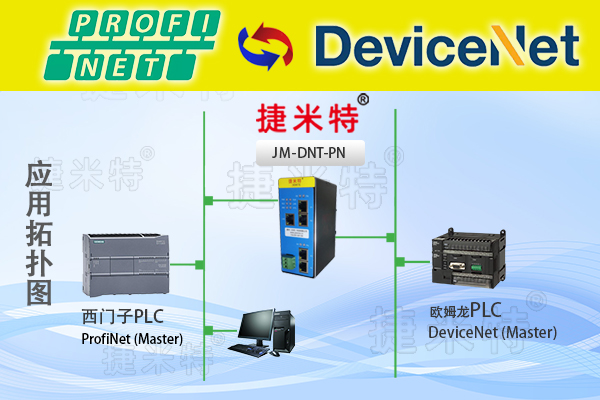

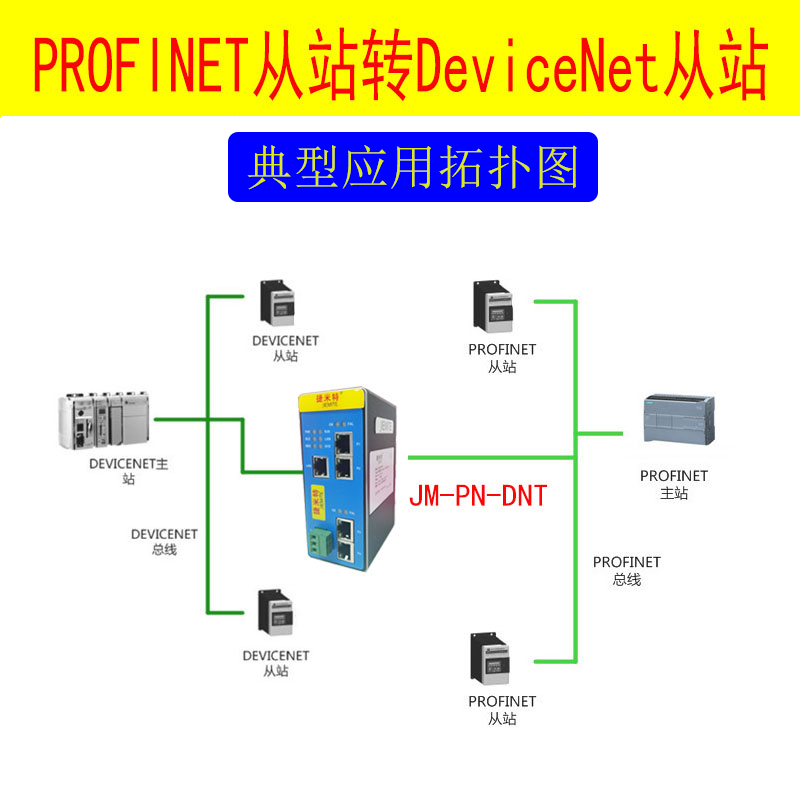

1.1 JM-DNT-PN是自主研發的一款 PROFINET 從站功能的通訊網關。該產品主要功能是將 PROFINET 網絡和 DeviceNet 網絡連接起來。
本網關連接到 PROFINET 總線中做為從站使用，連接到 DeviceNet 總線中做為從站使用。
● 網關做為PROFINET網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX， MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
● 適應PROFINET V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。
● DeviceNet接口為從站，支持poll掃描 ● 支持的波特率：125K, 250K, 500K ● DeviceNet網絡總線供電 ● DeviceNet最大輸入輸出長度：各128bytes
● DeviceNet站地址：0-63，一個網絡，包括主站在內，最多接64個節點
● 供電：24VDC(±5％)，最大功率3.5W
● 工作環境溫度：-25～55℃，濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）
● 安裝方式：35mm導軌
● 防護等級：IP20
● 大約重量：500g。
2. 產品外觀

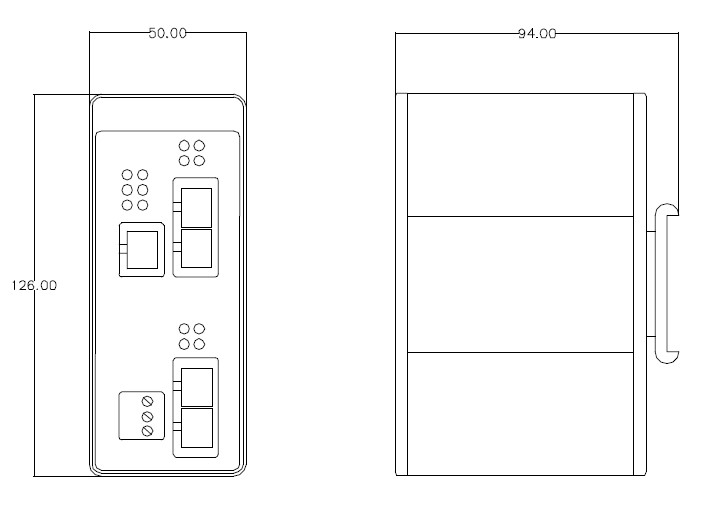

2.1 產品尺寸圖

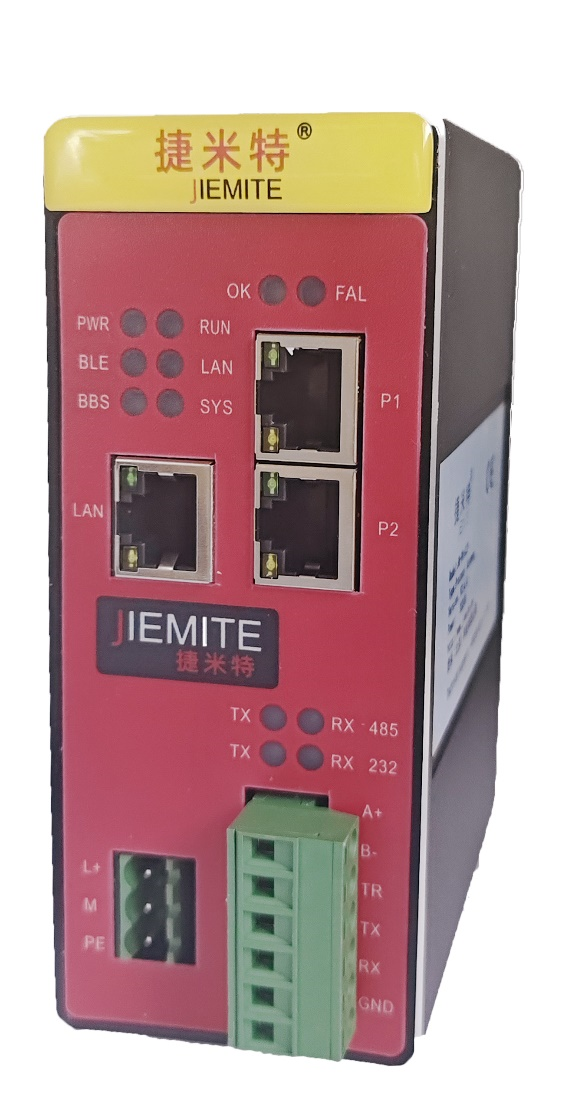

2.2 端子說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載口，本產品不使用
網口 P1 和 P2 接口：PROFINET 接口
5PIN 端子 0V：供電電源 0V
5PIN 端子 L： CAN總線L信號線
5PIN 端子 PE：保護地
5PIN 端子 H： CAN總線H信號線
5PIN 端子 24V：供電電源24V
表1.1-1 各指示燈說明
|
|
PWR |
OK |
FAL |
MS |
NS |
|
亮 |
電源接通 |
PROFINET 通訊正常 |
PROFINET 通訊異常 |
DEVICENET 模塊狀態 |
DEVICENET 總線狀態 |
|
滅 |
-------- |
-------- |
-------- |
-------- |
-------- |
|
閃 |
-------- |
-------- |
-------- |
-------- |
-------- |
表1.1-2 MS 指示燈說明
|
指示燈狀態 |
|
含義 |
|
滅 |
|
模塊未供電 |
|
綠色常亮 |
|
工作正常 |
|
綠色閃爍 |
|
未正確配置或處于波特率偵聽 |
|
紅色閃爍 |
|
可恢復的故障 |
|
紅色常亮 |
|
不可恢復的故障 |
|
紅綠閃爍 |
|
正進行自檢 |
表1.1-3 NS 指示燈說明
|
指示燈狀態 |
含義 |
|
滅 |
DeviceNet總線未供電 |
|
綠色閃爍 |
設備已在線但未建立連接 |
|
綠色常亮 |
設備在線建立了連接 |
|
紅色閃爍 |
連接超時 |
|
紅色常亮 |
檢測到無法恢復的故障，不能進行通訊，例如地址重復 |

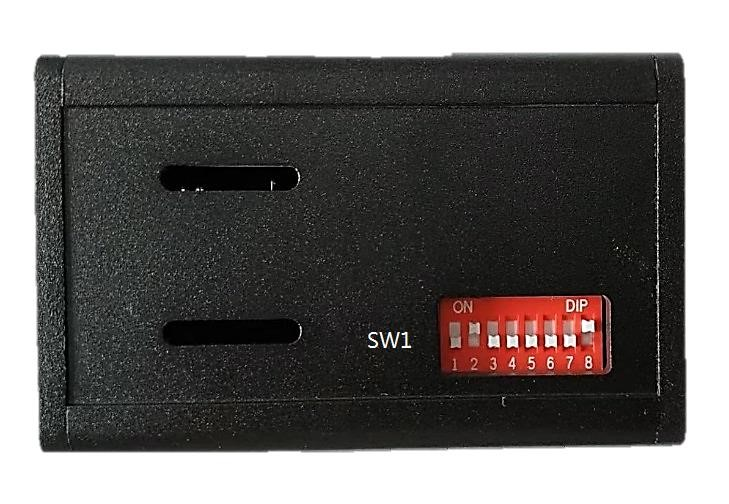

2.4 撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 |
Bit1~Bit8 |
預留，全部撥到 OFF |
3.1電氣參數
◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
◆ 工作環境：-25～55℃，濕度≤95%
◆ 防護等級：IP20
◆ 安裝方式：35mm 導軌
◆ 重量：500g

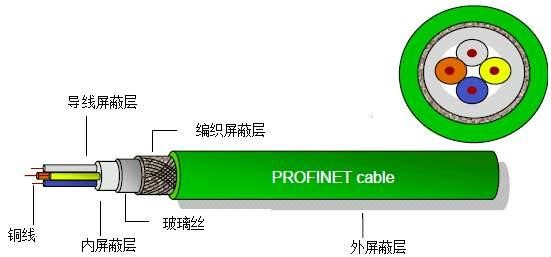

PROFINET 采用標準 4 芯屏蔽電纜。建議用戶使用標準 PROFINET 插頭及標準
PROFINET 電纜。有關 PROFINET 安裝規范請用戶參照有關 PROFINET 技術標準。

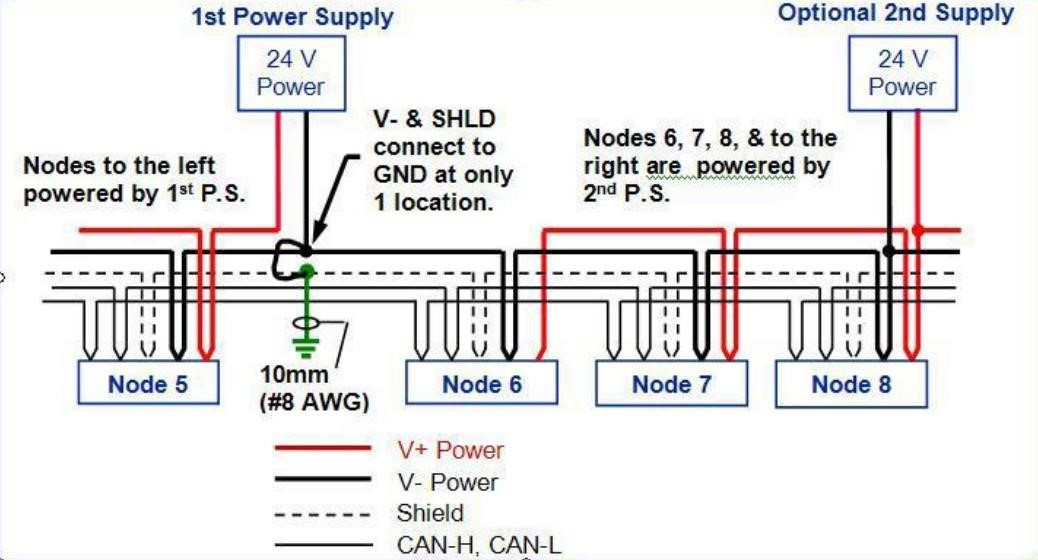

DeviceNet 使用控制器局域網絡（CAN）為其數據鏈接層。CAN 是一種差動的串列總線，其低成本及高干擾性為其優點。
4.

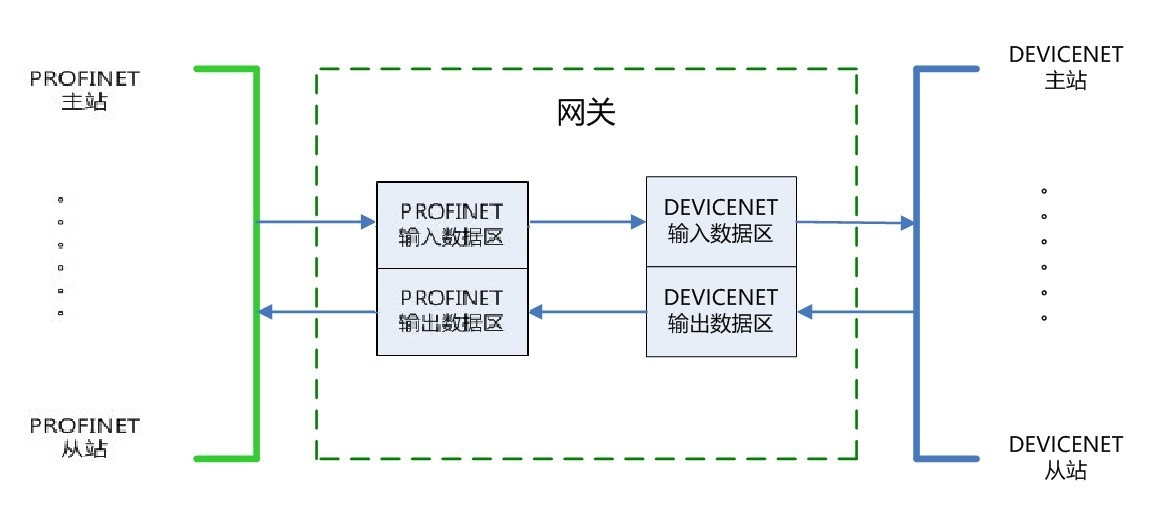

4.1協議轉換原理
網關分別從 ETHERNET/IP 一側和 DEVICENET 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。
