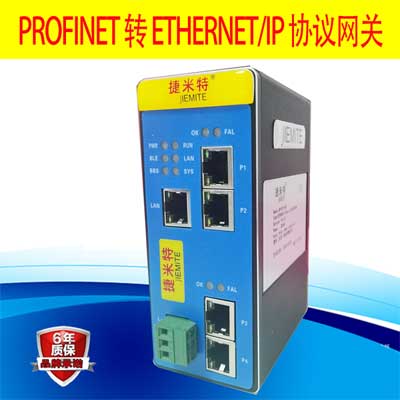

1. 產品功能
JM-PN-EIP是自主研發的一款 PROFINET 從站功能的通訊網關。該產品主要功能是將 PROFINET 網絡和 ETHERNET/IP 網絡連接起來。
JM-PN-EIP連接到 PROFINET 總線中做為從站使用，連接到 ETHERNET/IP 總線中做為從站使用。
1.1技術參數
1.1.1PROFINET 技術參數
- 網關做為 PROFINET 網絡的 Device 設備（即從站），帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，集成以太網交換機，可以組成鏈式網絡，支持環網冗余。
- 適應 PROFINET V2.3 協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型 10: PROFINET IO 規范》，IEC 611585-10：2007，IDT。
1.1.2ETHERNET/IP 技術參數
- 網關做為 ETHERNET/IP 網絡的從站，可以連接 AB（羅克韋爾）、歐姆龍、基恩士等品牌的 PLC。
- 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
- 支持 ODVA 標準 EtherNet/IP 通信協議。
- 輸入輸出字節數：輸入字節數最大 490 Bytes、輸出字節數最大 490 Bytes。

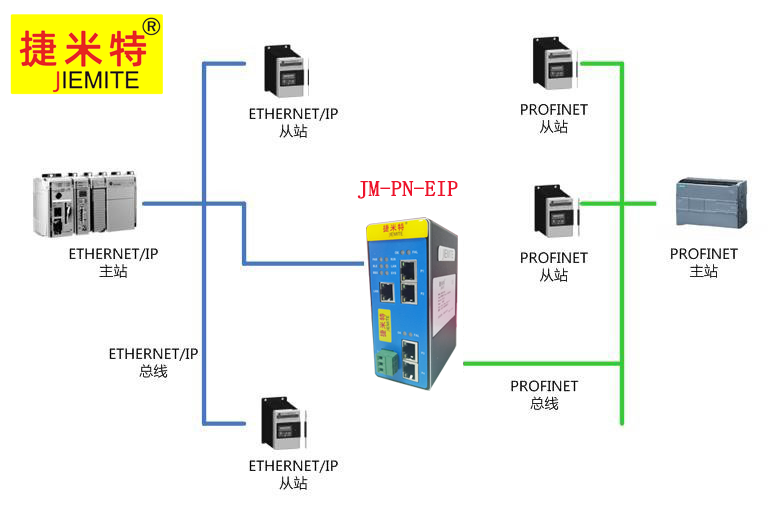

2. 捷米特JM-PN-EIP產品拓撲圖：

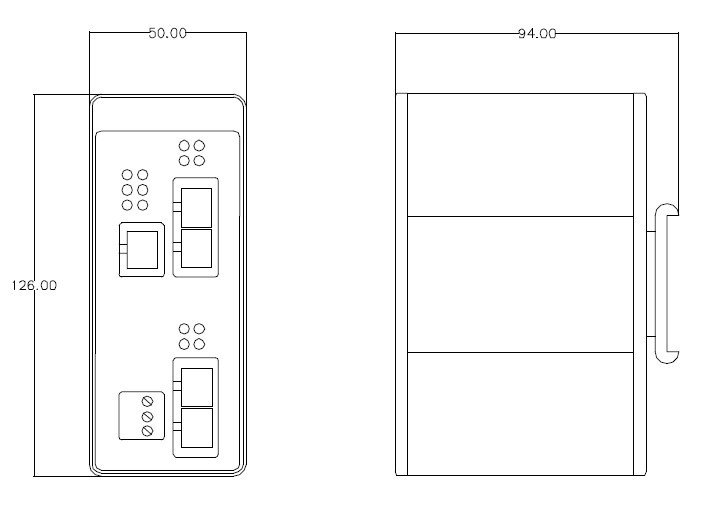

3. 產品尺寸圖
4.端子說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載口，本產品不使用
網口 P1 和 P2 接口：PROFINET 接口
網口 P3 和 P4 接口：ETHERNET/IP 接口

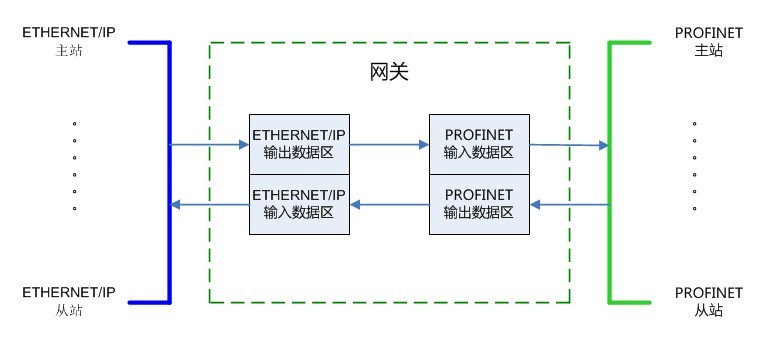

5.協議轉換原理
網關分別從 PROFINET 一側和 ETHERNET/IP 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。
