詳細介紹
1. 產品功能

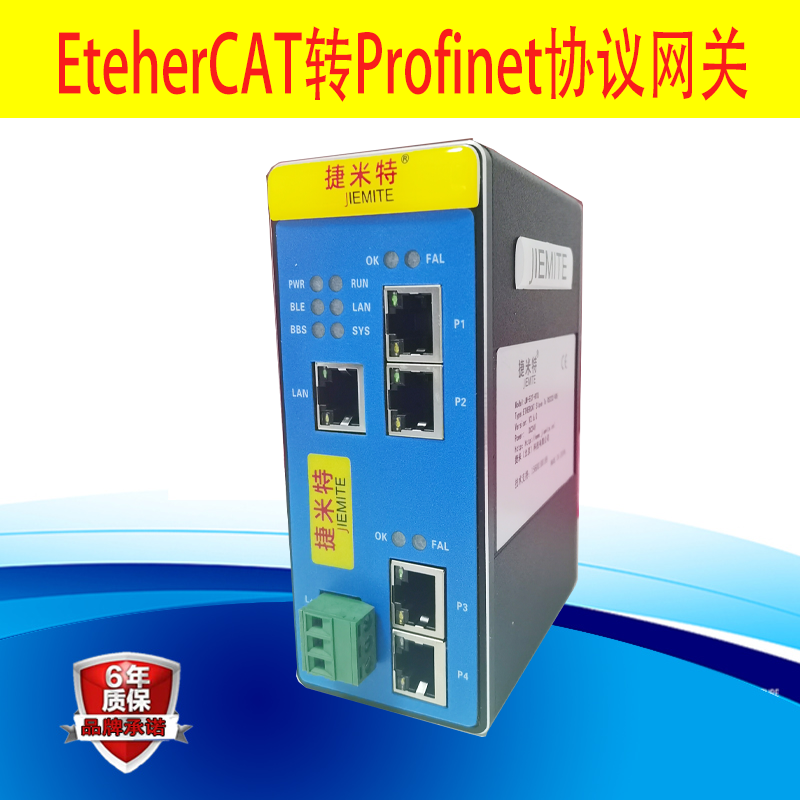

JM-ECAT-PN 是自主研發的一款 PROFINET 從站功能的通訊網關。該產品主要功能是將 PROFINET 網絡和 ETHERCAT 網絡連接起來。
JM-ECAT-PN連接到 PROFINET 總線中做為從站使用，連接到 ETHERCAT 總線中做為從站使用。
2. JM-ECAT-PN產品拓?fù)鋱D:
3. 技術參數
3.1PROFINET 技術參數
- 網關做為 PROFINET 網絡的 Device 設備（即從站），帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
- 適應 PROFINET V2.3 協議，采用實時（RT）通訊功能，符合： GB/T 251052014《工業通信網絡現場總線規范類型 10: PROFINET IO 規范》，IEC 611585-10：2007，IDT。
3.2ETHERCAT 技術參數
- 網關做為 ETHERCAT 網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。
- 帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
- 支持的最大 PDO 長度，inputs 和 outputs 各為 256 字節。Input 和 output 的方向是主站方向，input 是主站輸入，output 是主站輸出。
4. 產品尺寸圖
5. 端子說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載口，本產品不使用
網口 P1 和 P2 接口：PROFINET 接口
網口 P3：ETHERCAT輸入接口
網口 P4：ETHERCAT輸出接口
6. 協議轉換原理
網關分別從 PROFINET 一側和 ETHERCAT 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。
