產品介紹

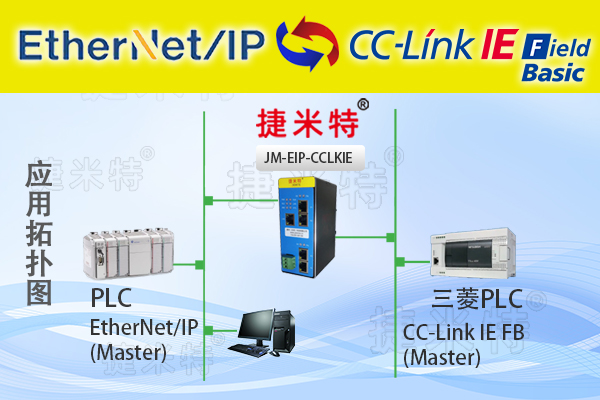

JM-EIP-CCLKIE是自主研發的一款 ETHERNET/IP 從站功能的通訊網關。該產品主要功能是實現 CCLINK IEFB 總線和 ETHERNET/IP 網絡的數據互通。
本網關連接到 ETHERNET/IP 總線中做為從站使用，連接到 CCLINK IEFB 總線中做為從站使用。
產品參數
技術參數
l 網關做為 ETHERNET/IP 網絡的從站，可以連接 AB（羅克韋爾）、歐姆龍、基恩士等品牌的 PLC。
l 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
l 支持 ODVA 標準 EtherNet/IP 通信協議。
u 網關做為 CCLINK IE FIELD BASIC 網絡的從站，可以連接三菱的 PLC。
u 通過網關的撥碼，可以設置網關占用 1 個站~4 個站
u 輸入輸出字節數：輸入字數最大 128 word、輸出字數最大 128 word。
u 網關占用幾個站，直接決定輸入輸出數量
u 輸入輸出字節數：輸入字節數最大 490 Bytes、輸出字節數最大 490 Byt
電氣參數
u 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
u 工作環境：-25～55℃，濕度≤95%
u 防護等級：IP20
u 安裝方式：35mm 導軌
u 重量：500g
接口及指示燈說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載口，本產品不使用
網口 P1 和 P2：ETHERNET/IP 接口
網口 P3 和 P4：CCLINK IEFB 接口
|
標識 |
顏色 |
定義 | |
|
PWR |
綠色 |
網關內部電源正常 | |
|
OK |
黃色 |
ETHERNET/IP 通訊正常 | |
|
FAL |
紅色 |
ETHERNET/IP 通訊斷線 | |
|
OK |
黃色 |
CCLINK IEFB 通訊正常 | |
|
FAL |
紅色 |
CCLINK IEFB 通訊斷線 |

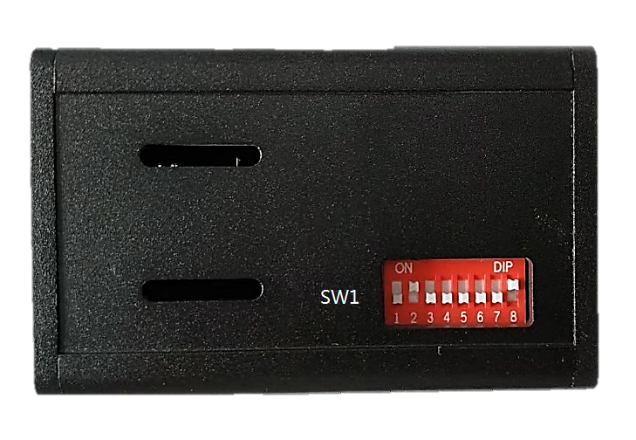

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 |
Bit1~Bit4 |
保留 |
|
Bit5~Bit6 |
CCLINK IE FIELD BASIC 占用站數設置： Bit5=OFF，Bit6=OFF ：占用 1 站 Bit5=ON，Bit6=OFF ：占用 2 站 Bit5=OFF，Bit6=ON ：占用 3 站 Bit5=ON，Bit6=ON ：占用 4 站 | |
|
Bit7 |
數據大小端設置：一般撥到 ON ON：大端排列 OFF：小端排列 | |
|
Bit8 |
網關設置狀態： ON：網關處于設置狀態，用戶可以設置網關的配置信息 OFF：網關處于運行狀態。 |
產品尺寸

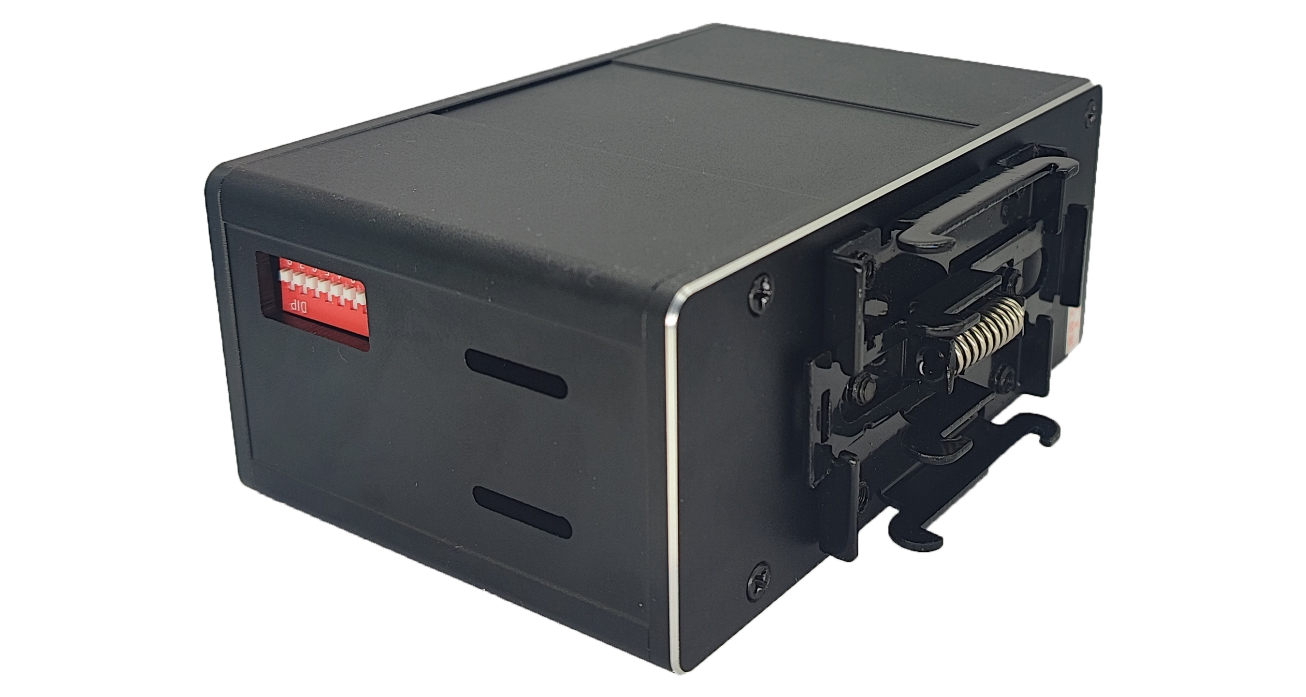

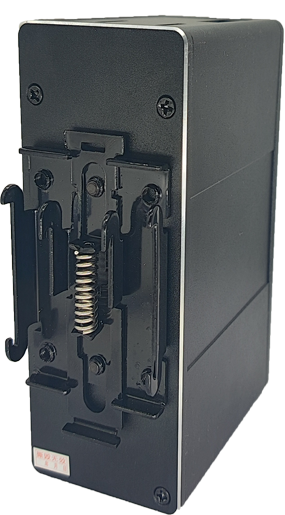

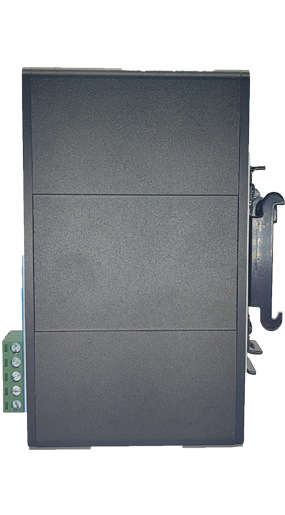

產品展示圖
