詳細介紹
產品介紹

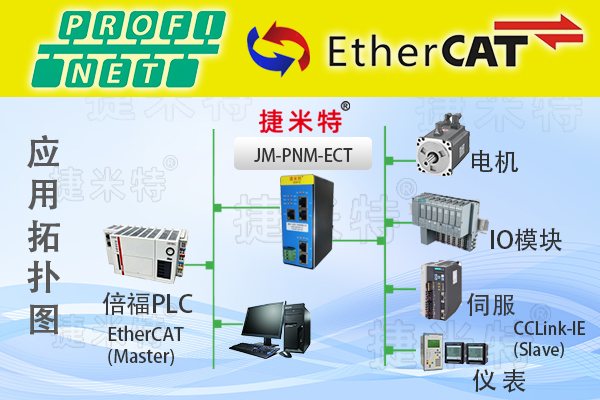

JM-PNM-ECT 是基于西門子1200PLC的一款 PROFINET 主站功能的通訊網關。該產品主要功能是將ETHERCAT 總線和 PROFINET 網絡連接起來。
本網關連接到 PROFINET 總線中做為主站使用，連接到 ETHERCAT 總線中做為從站使用。
產品參數
技術參數
u 網關做為 PROFINET 網絡的主站，使用博圖軟件配置。
u 支持的數據長度：輸入≤256 字節，輸出≤256 字節。
l 網關做為 ETHERCAT 網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。
l 帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
l 支持的最大 PDO 長度，inputs 和 outputs 各為 256 字節。Input 和 output 的方向是主站方向，input 是主站輸入，output 是主站輸出。
電氣參數
◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
◆ 工作環境：-25～55℃，濕度≤95%
◆ 防護等級：IP20

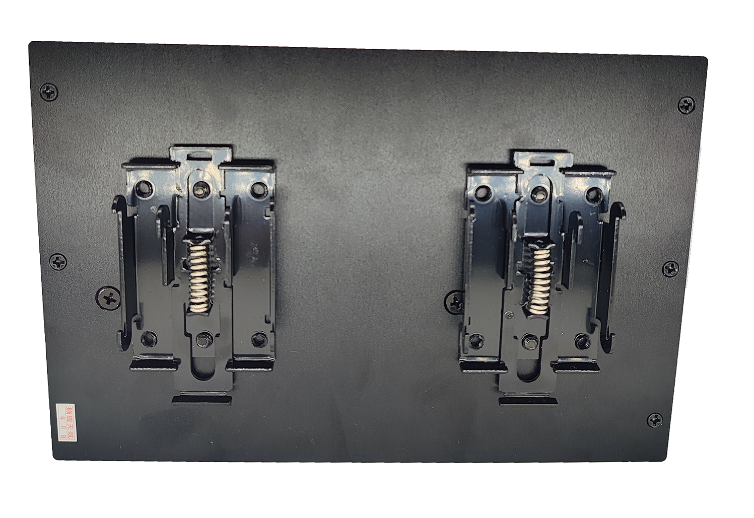

◆ 安裝方式：35mm 導軌
◆ 重量：1000g
◆ 重量：1000g

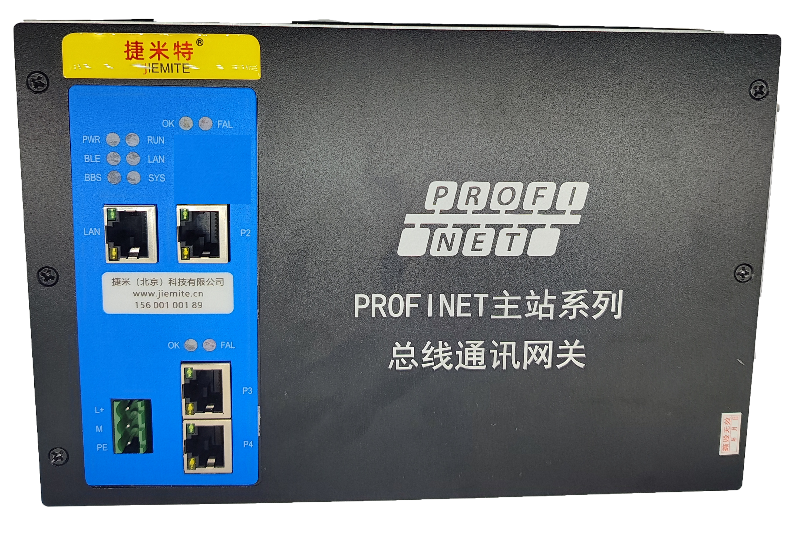

接口及指示燈說明
|
標識 |
顏色 |
|
定義 |
|
PWR |
|
綠色 |
網關內部電源正常 |
|
OK |
|
黃色 |
PROFINET 通訊正常 |
|
FAL |
|
紅色 |
PROFINET 通訊斷線 |
|
OK |
|
黃色 |
ETHERCAT 通訊正常 |
|
FAL |
|
紅色 |
ETHERCAT 通訊斷線 |
端子說明：
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口LAN：網關專用參數配置口
網口P2：PROFINET 接口 及 組態配置口
網口 P3：ETHERCAT輸入接口
網口 P4：ETHERCAT輸出接口

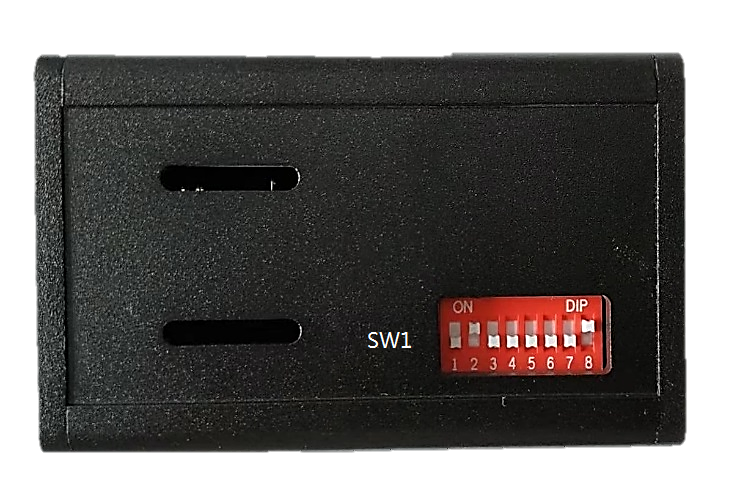

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 |
Bit1~Bit6 |
預留，全部撥到 OFF |
|
Bit7 |
數據排序模式： ON： 數據反序模式 OFF：數據正序模式 | |
|
Bit8 |
網關設置狀態： ON：網關處于設置狀態，用戶可以設置網關的配置信息 OFF：網關處于運行狀態。 |
產品尺寸
橫向長150mm*高125mm*厚125mm
