產品介紹

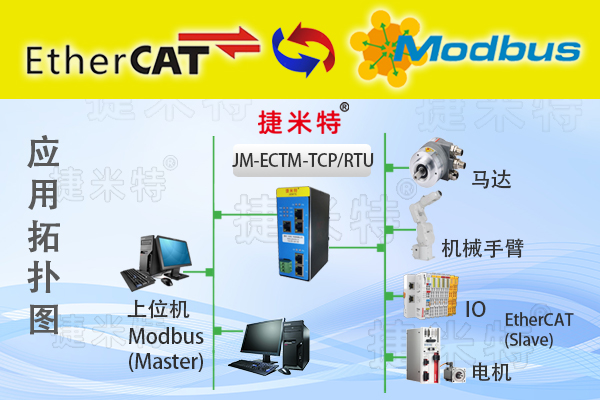

JM-ECTM-TCP 是自主研發的一款 ETHERCAT 主站功能的通訊網關。該產品主要功能是將 ETHERCAT 網絡和 MODBUS-TCP 網絡連接起來。
本網關連接到 ETHERCAT 總線中做為主站使用，連接到 MODBUS-TCP 總線中做為主站或從站使用。
產品參數
技術參數
l 網關做為 ETHERCAT 網絡的主站，可以連接伺服控制器、IO模塊等各種從站設備。
l 支持的最大 PDO 長度，inputs 和 outputs 各為 256 字節。Input 和 output 的方向是主站方向，input 是主站輸入，output 是主站輸出。
u 網關的 MODBUS 接口可通過撥碼選擇做為主站（客戶端）或從站（服務器），兩種工作方式二選一工作。
u 網關作為 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 號功能。
u 網關作為 MODBUS 主站，最大可以開通 8 個通道，連接 8 個 MODBUS 從站。從站站號 1~8，對應端口號 10001~10008，端口號可以通過軟件進行更改。
|
站號： |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
端口： |
10001 |
10002 |
10003 |
10004 |
10005 |
10006 |
10007 |
10008 |
u 網關作為 MODBUS 從站，支持 02H、04H、0FH、10H 號功能。
u 網關作為 MODBUS 從站，端口號支持 501~504。
◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
◆ 工作環境：-25～55℃，濕度≤95%
◆ 防護等級：IP20
◆ 安裝方式：35mm 導軌
◆ 重量：500g
接口及指示燈說明
3PIN 端子 L+：電源 24V 3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V 3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地 3PIN 端子 PE：保護地
網口 LAN：網關下載配置口 主站ETHERNET口：以太網配置接口
網口 P1：ETHERCAT 輸入接口 （需與電腦連接）
網口 P2：ETHERCAT 輸出接口 主站ETHERCAT口：ETHERCAT 輸出
網口 P3：MODBUS-TCP 接口 接口（需與網口P1連接）
|
標識 |
顏色 |
定義 | |
|
PWR |
綠色 |
網關內部電源正常 | |
|
LAN |
綠色 |
網關處于配置狀態，可以通過 LAN 接口下載配置 | |
|
OK |
黃色 |
ETHERCAT 通訊正常 | |
|
FAL |
紅色 |
ETHERCAT 通訊斷線 | |
|
OK |
綠色 |
閃爍時表示 MODBUS-TCP 接口正在收發數據 | |
|
RUN |
黃色 |
系統當前運行狀態，運行時燈亮，停機時燈滅 | |
|
ERR |
紅色 |
主站系統故障 | |
|
BAT |
紅色 |
電池錯誤 | |
|
BF |
紅色 |
ETHERCAT總線錯誤 |
撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 MODBUS 功能 |
Bit1 |
MODBUS 主從設置： ON：網關做為 MODBUS 主站（客戶端）工作 OFF：網關做為 MODBUS 從站（服務器）工作 |
|
Bit2 |
協議設置：本產品固定撥到 ON ON：網關按照 MODBUS 協議工作 OFF：保留 | |
|
Bit3 |
恢復出廠設置：撥到 ON，給產品上電，維持 5~10 秒，網關完成復位操作。撥到 OFF，網關重新上電，再次正常工作。 | |
|
Bit4~Bit6 |
預留，撥到 OFF | |
|
Bit7 |
數據排序模式： ON： 數據反序模式 OFF：數據正序模式 | |
|
Bit8 |
網關設置狀態： ON：網關處于設置狀態，用戶可以設置網關的配置信息 OFF：網關處于運行狀態。 |

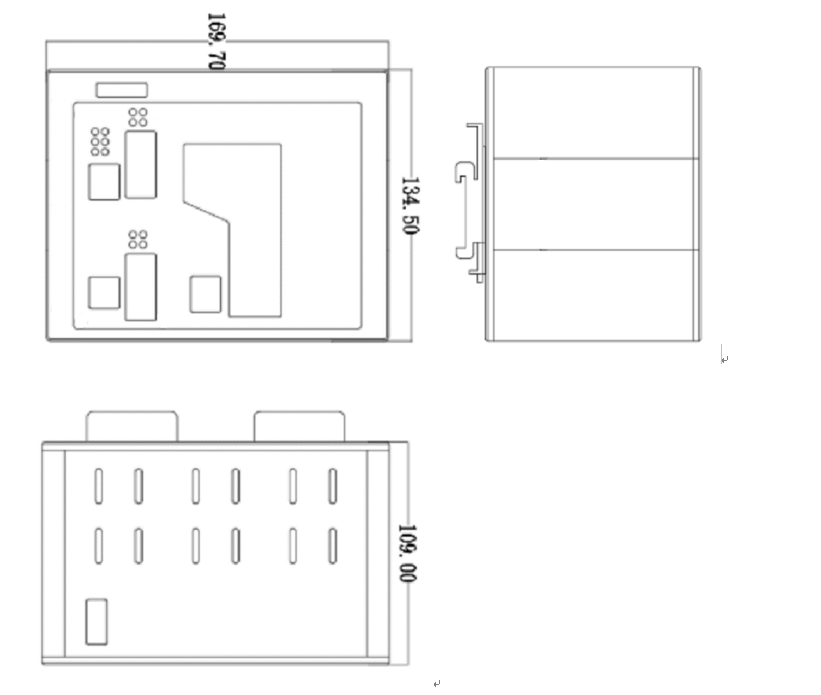

產品外圍尺寸：寬169.7mm*高134.5mm*厚109mm

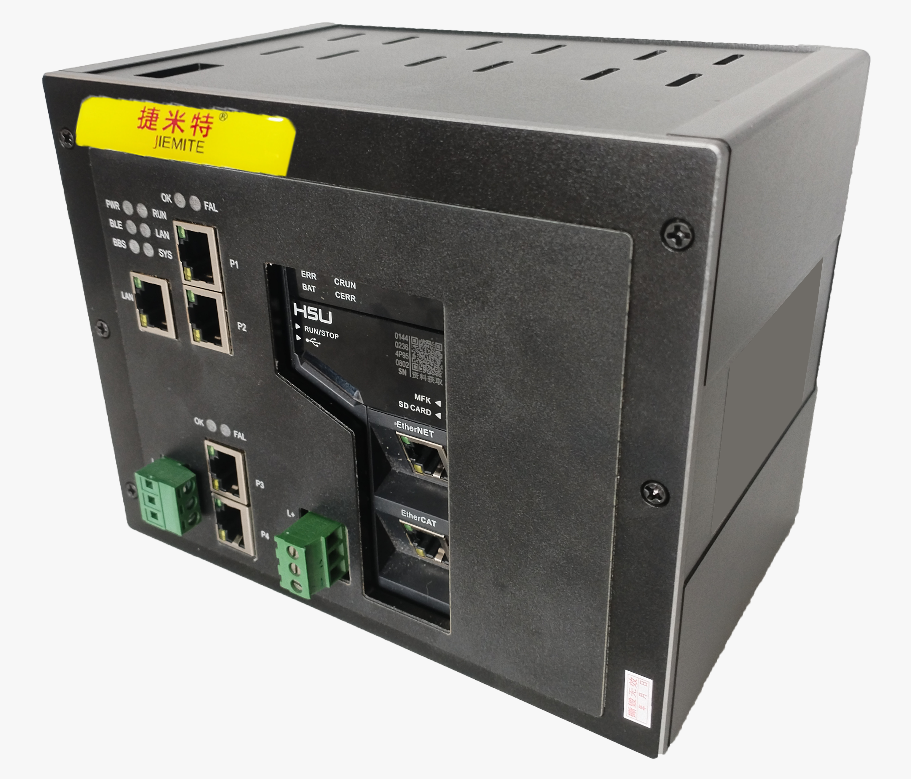

產品展示圖
