詳細介紹
產品介紹

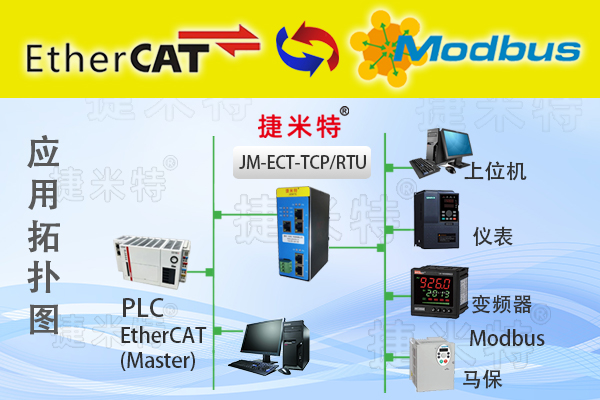

JM-ECT-TCPIP是自主研發的一款EtherCAT從站功能的通訊網關。該產品主要功能是將EtherCAT網絡和 TCP/IP 網絡連接起來。
本網關連接到EtherCAT總線中做為從站使用，連接到 TCP/IP 網絡中做為服務器或客戶端使用。
產品參數
技術參數
u 網關做為EtherCAT網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。
u 帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，可以組成鏈式網絡，支持環網冗余。
u 支持的最大 PDO 長度，inputs 和 outputs 各為 256 字節。Input 和 output 的方向是主站方向，input 是主站輸入，output 是主站輸出。
l 網關的 TCP/IP 接口可通過撥碼選擇做為客戶端或服務器，兩種工作方式二選
工作。
l 網關支持 1 個通道，連接 1 個客戶端或服務器。
l 自動定時發送功能，定時發送間隔時間從 50 毫秒到 10 秒可選。
l 單包 TCP/IP 數據不超過 256 字節。
電氣參數
電氣參數
◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
◆ 工作環境：-25～55℃，濕度≤95%
◆ 防護等級：IP20

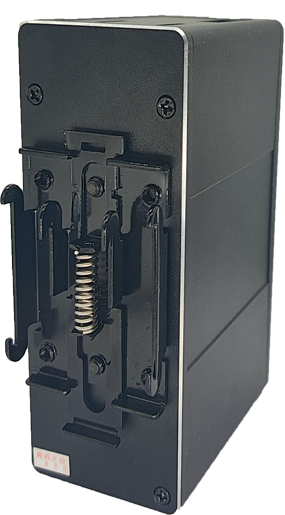

◆ 安裝方式：35mm 導軌
◆ 重量：500g

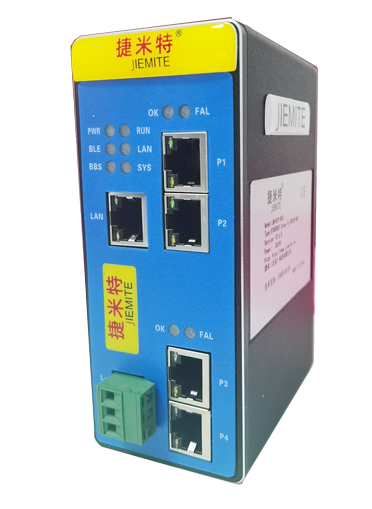

接口及指示燈說明
3PIN 端子 L+：電源 24V
3PIN 端子 M：電源 0V
3PIN 端子 PE：保護地
網口 LAN：網關下載配置口
網口 P1：ETHERCAT輸入接口
網口 P2：ETHERCAT輸出接口
網口 P3：TCP/IP 接口
|
標識 |
顏色 |
定義 | |
|
PWR |
綠色 |
網關內部電源正常 | |
|
LAN |
綠色 |
網關處于配置狀態，可以通過 LAN 接口下載配置 | |
|
OK |
黃色 |
ETHERCAT通訊正常 | |
|
FAL |
紅色 |
ETHERCAT通訊斷線 | |
|
OK |
綠色 |
閃爍時表示 TCP/IP 接口正在收發數據 |

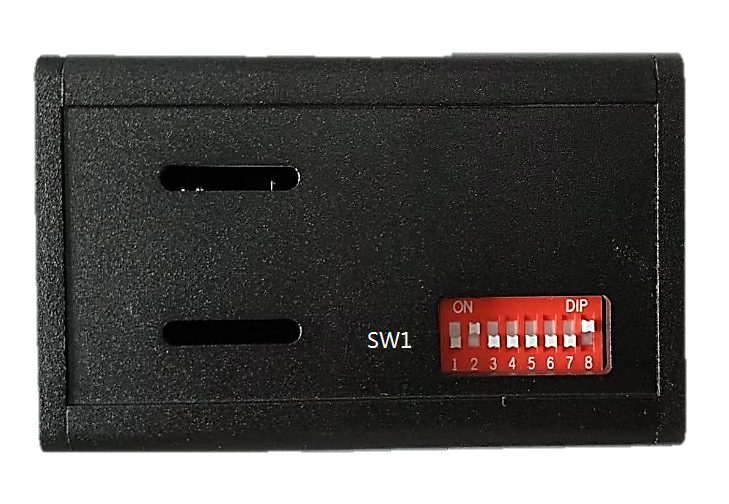

撥碼說明
|
標識 |
撥位 |
定義 |
|
SW1 功能設置 |
Bit1 |
TCP/IP 工作模式設置： ON：網關做為客戶端工作 OFF：網關做為服務器工作 |
|
Bit2 |
協議設置：本產品固定撥到 OFF ON：保留 OFF：網關按照透傳模式工作 | |
|
Bit3 |
恢復出廠設置：撥到 ON，給產品上電，維持 5~10 秒，網關完成復位操作。撥到 OFF，網關重新上電，再次正常工作。 | |
|
Bit4-Bit7 |
預留，撥到OFF | |
|
Bit8 |
配置模式： ON：網關處于配置模式 OFF：網關處于運行模式 |

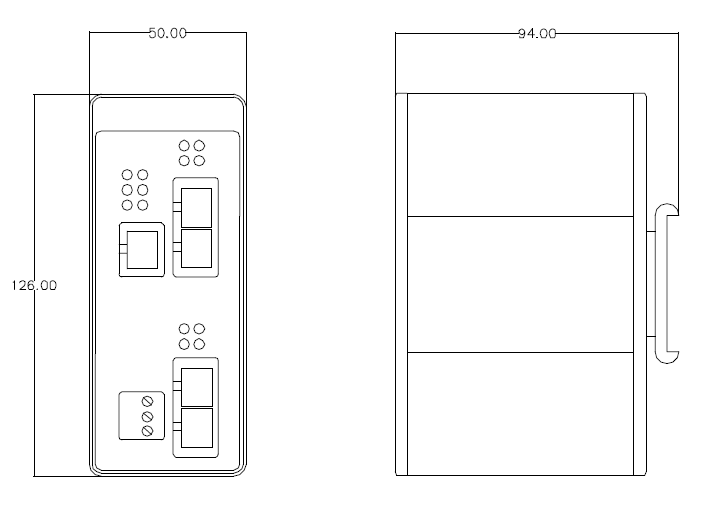

產品尺寸

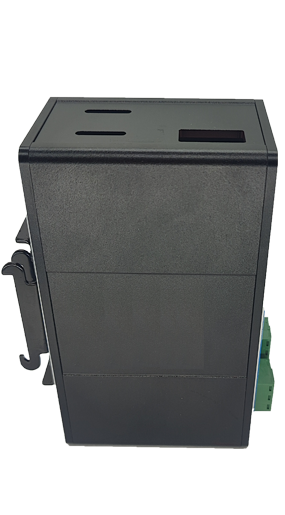

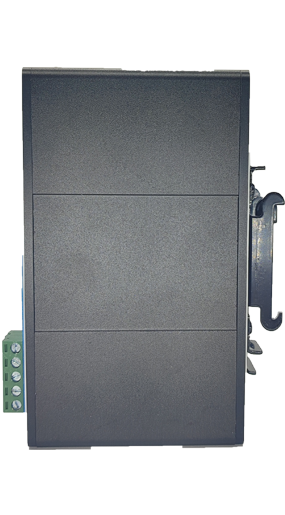

產品展示圖
