一、功能概述
1.1 設備簡介
本產品是 PN(Profinet)和 ECAT(EtherCAT)網關，通過數據映射方式工作。本產品在 PN 側作為 PN IO 從站，接西門子 PLC 的 Profinet 口；在 ECAT 側
做為 ECAT 主站，接 ECAT 從站，如伺服驅動器、變頻器等。

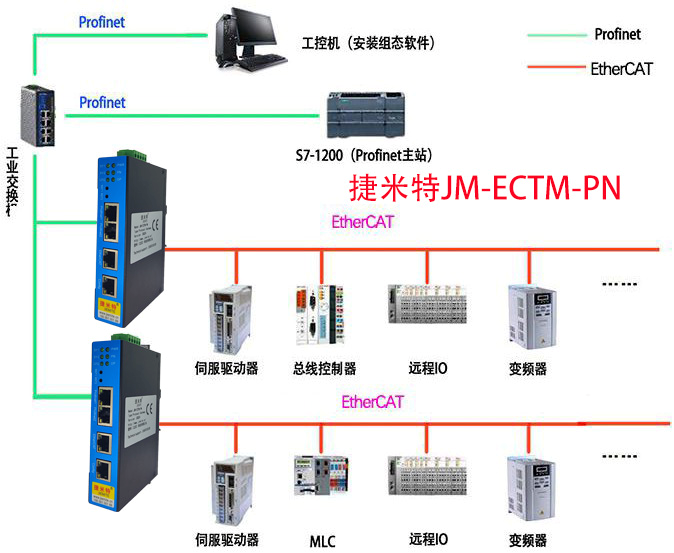

使用場景：西門子 PLC 使用 Profinet 控制 ECAT 從站拓撲圖：
PN 側支持 PN RT Real Time Class 1，Class A and B；ECAT 側支持 COE。
|
硬件參數 |
參數說明 |
|
電源 |
9-36V(典型值 12V/120mA)，支持雙電源冗余供電， 帶過壓、過流保護 |
|
工作溫度 |
-30~75℃ |
1.3 軟件參數
|
軟件參數 |
參數說明 |
|
PN |
Conformance Class A and B Real Time Class 1 LLDP SNMP |
|
ECAT |
支持 COE，P->S 段下發配置參數最大支持從站數量：20 最大對象個數：1024 最大啟動列表長度：1024 最大輸入數據(TPDO)1440 字節最大輸出數據(RPDO)1440 字節 支持 DC 同步、SM 同步、FreeRUN 同步周期 2ms |
|
最大映射數據量 |
輸入 1440 字節；輸出 1440 字節 |
|
工作參數配置 |
ECAT 端通過軟件配置，加載 ECAT 從站 ESI 文件。 PN 端通過本網關配套的 GSD 配置。 |
|
通信延時 |
2ms |
二、硬件說明
2.1 電源接口
|
接口符號 |
參數說明 |
|
圓頭 V1 |
接圓頭電源 7-36V（和端子 V1 不能同時接） |
|
端子 V1/V2 |
接直流 7-36V 正 |
|
G |
接直流 7-36V 負 |
|
PE |
接大地 |
2.2 指示燈定義

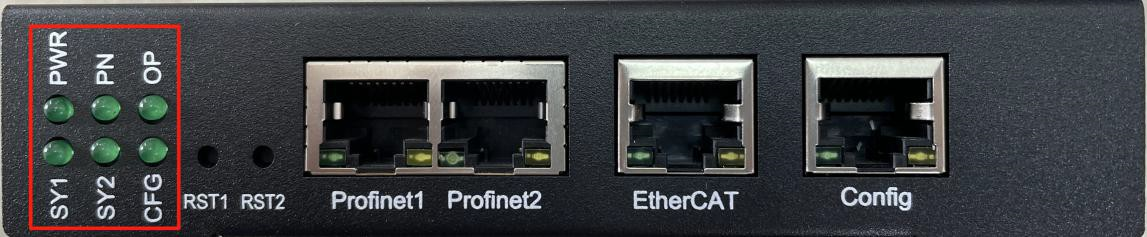

本網關六個指示燈如下圖所示：
本網關六個指示燈如下圖所示：
|
指示燈 |
指示燈說明 |
|
PWR |
電源指示燈，常亮說明電源正常 |
|
SY1 |
系統燈，常亮說明 PN 系統正常啟動 |
|
PN |
PN 組態指示燈，常亮說明 PN 端和 PLC 組態成功 |
|
SY2 |
系統燈，常亮說明 ECAT 系統正常啟動 |
|
OP |
ECAT 從站進入 OP 模式之后常亮 |
|
CFG |
當 ECAT 配置無效時常亮，配置有效時不亮 |
2.3 恢復出廠設置按鍵
RST1：
無效
RST2：
當 ECAT 配置錯誤導致網關 ECAT 部分工作異�？梢园醋≈蠼o網關重上電，網關會清除當前 ECAT 所有配置。用戶應該等到 SY2 閃爍再松開按鍵，網關自動重啟恢復正常。

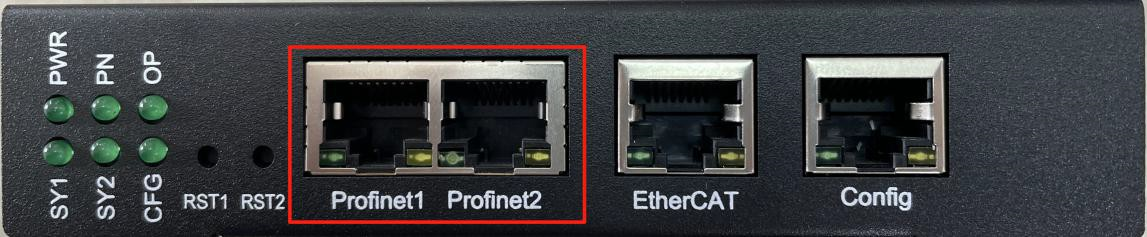

2.4 PN口
PN
口如下：

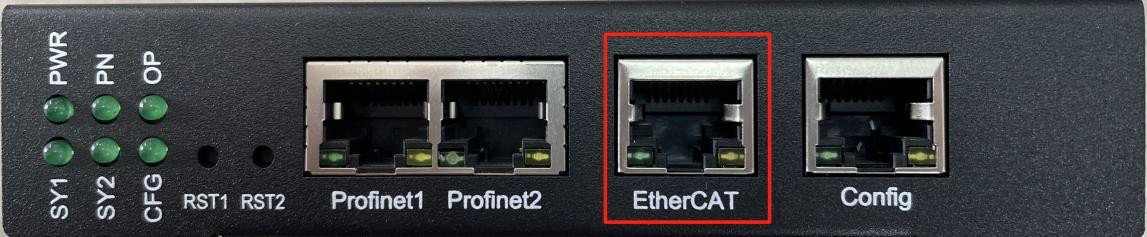

2.5 ECAT 接口
ECAT 通訊口如下：
ECAT 嚴格區分輸入輸出，從站注意不要接反了網口
ECAT 配置口如下：

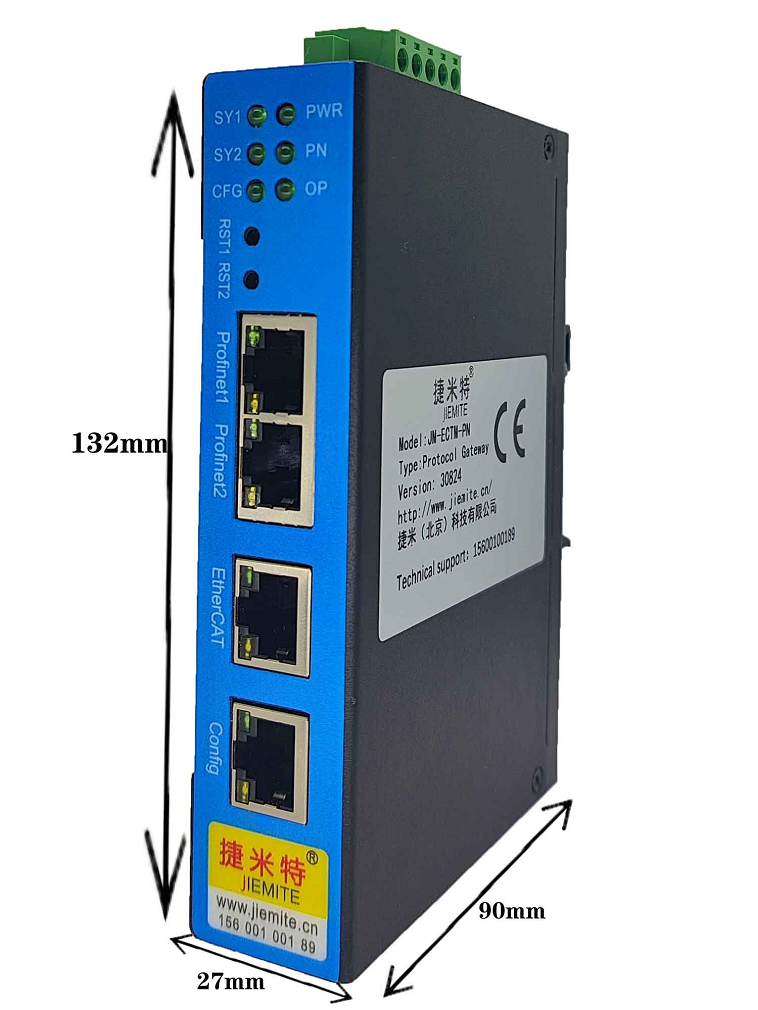

三、產品尺寸
產品尺寸如下圖，導軌安裝。
