Profibus DP轉EtherNet/IP網關連接到羅克韋爾PLC與施耐德變頻器的通訊案例
一、案例背景
某市政污水廠需將分散泵站的施耐德ATV312變頻器（Profibus DP從站）接入中央控制室AB CompactLogix PLC（EtherNet/IP主站），實現泵組啟停與流量遠程調控。通過使用捷米特JM-DPM-EIP網關模塊以滿足現場需求
二、硬件設備
1. AB CompactLogix PLC：支持標準的EtherNet/IP協議
2. 施耐德ATV312變頻器：支持標準的Profibus DP協議
3. 捷米特JM-DPM-EIP網關：實現Profibus DP網絡轉EtherNet/IP網絡之間無縫內部連接至控制系統及所連接的設備。該網關可實現在兩個網絡之間快速傳輸循環I/O數據。
三、技術指標
Ø DPM-EIP設備在PROFIBUS一側為PROFIBUS DP主站，在EtherNet/IP一側可以作為EtherNet/IP從站。
Ø 支持標準的 EtherNet/IP 協議。
Ø 支持最大的輸入字節數為500字節，最大的輸出字節為500字節，輸入輸出字節的長度由Rockwell Logix控制器設定
Ø 在PROFIBUS側，該設備集成了PROFIBUS DP主站接口，PROFIBUS DP網絡組態由配置軟件完成，最多支持125個從站；
Ø PROFIBUS DP V0、V1協議規范
Ø 強大的主站接口，最大支持波特率為12M
Ø 每個方向支持最大512字節的輸入輸出數據
Ø 供電：24VDC(±5％)，最大功率 3.5W
Ø 工作環境溫度：-25～55℃，濕度≤95%
四、設備連接及配置過程：

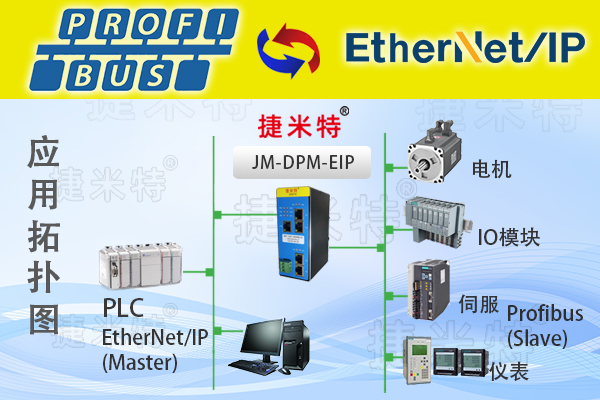

1. 網絡架構
o 每個泵站部署JM-DPM-EIP網關，Profibus DP端連接變頻器（波特率93.75kbps），EtherNet/IP端通過光纖Modbus TCP轉EtherNet/IP接入廣域網。
雙擊

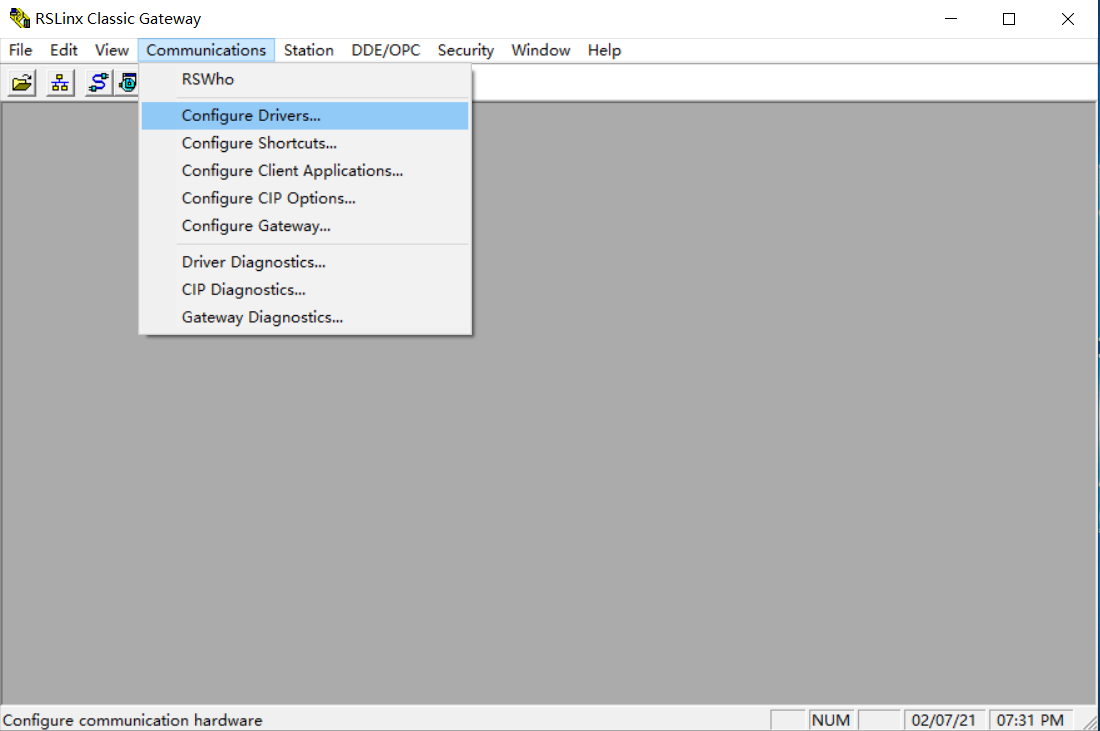

圖標，打開軟件，在RSLinx軟件中配置通訊驅動程序，從 “Communications”（通訊）下拉菜單中選擇“Configure Drivers”（配置驅動程序），將出現“Configure Drivers”對話框；（在添加新驅動程序之前，確認滿足以下條件：工作站正確配置工作站的IP地址和其他網絡參數，正確連接到EtherNet/IP網絡）

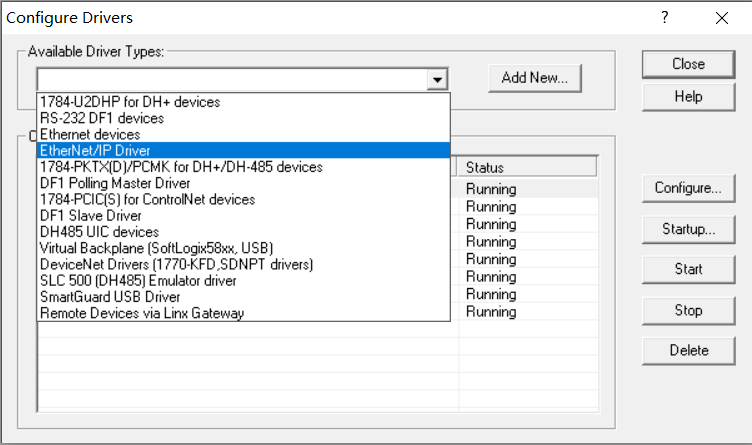

從“Available Driver Types”（可用的驅動程序類型）下拉菜單中選擇“EtherNet/IP Driver”（EtherNet/IP驅動程序）或者“Ethernet devices”（以太網設備），然后點擊“Add New…”（新加）；

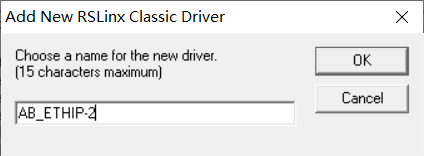

將顯示“ Add New RSLinx Classic Driver”（添加新RSLinx Classic驅動程序）對話框；可以修改新的驅動程序名稱，此例子接受缺省名字（AB_ETHIP-2）然后單擊OK;

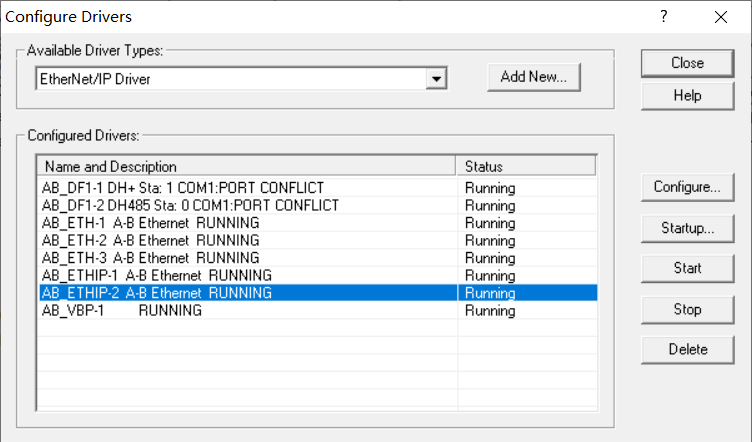

新的驅動程序AB ETHIP - 2 A-B Ethernet RUNNING在Configured Drivers列表里，如下圖，點擊Close；
點擊Communication下拉菜單的RSWho或者點擊RSWho圖標
，彈出RSWho對話框，顯示控制網絡的樹狀瀏覽畫面，雙擊AB_ETHIP-2,Ethetnet驗證剛才配置的AB_ETHIP驅動能否與Logix控制器或者網關設備進行通訊；（如果有設備的通訊狀態出錯，例如一個被認可的設備被拔掉，設備顯示帶紅色X，表明RSWho原先認可，但現在無法找到）；

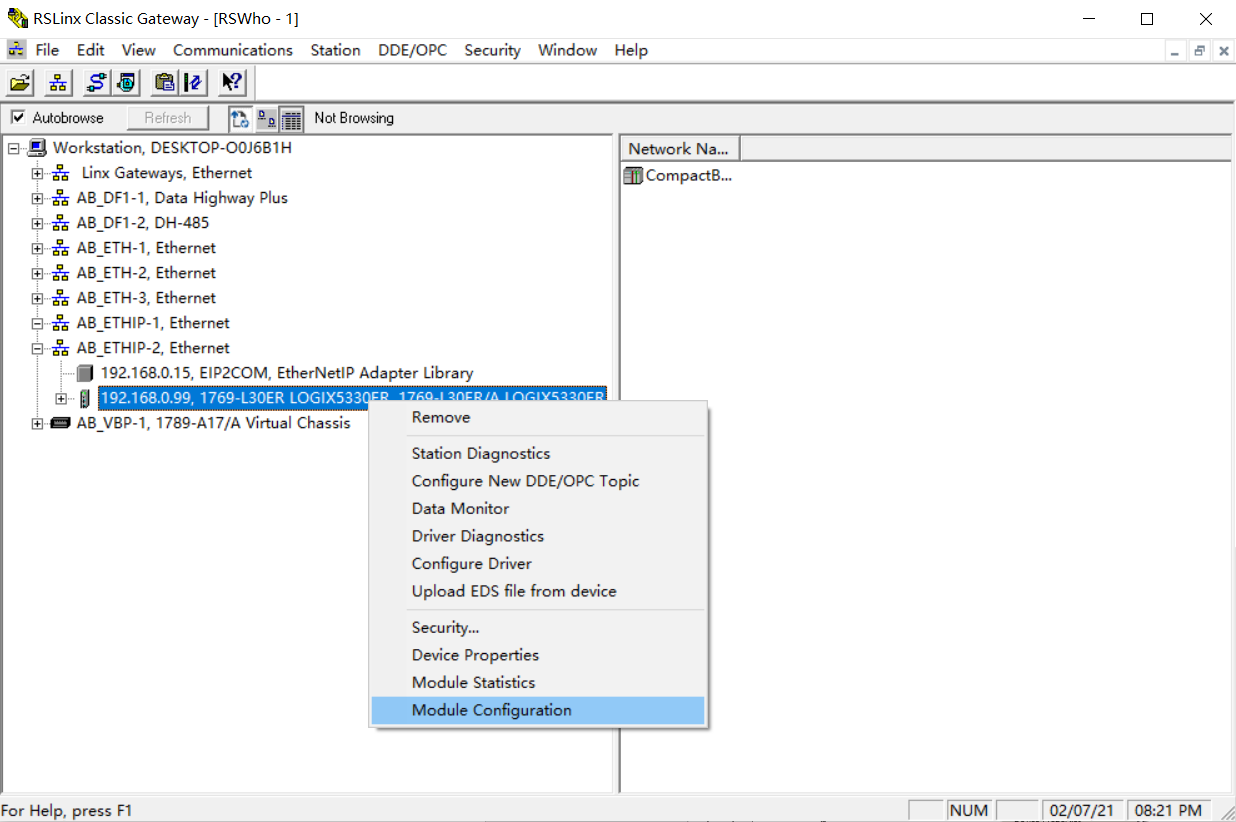

可使用RSLinx軟件（或者Studio 5000）修改通訊模塊的IP地址，右擊EtherNet/IP模塊，選擇Module Configuration（模塊配置）

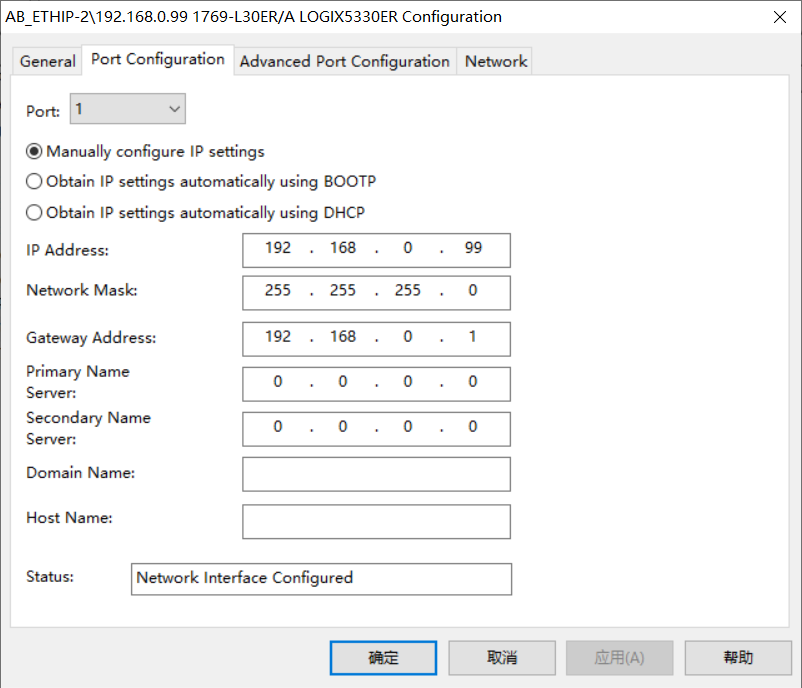

單擊Port Configuration（串口配置）選項卡，修改完成后點擊確認；
采用網狀冗余網絡（HSR協議），確保通信鏈路高可用性。
協議配置
o Profibus DP側（施耐德SoMove）：
§ 配置變頻器DP地址（如站地址6），映射控制字（8501）與狀態字（8502）至DP通信區。

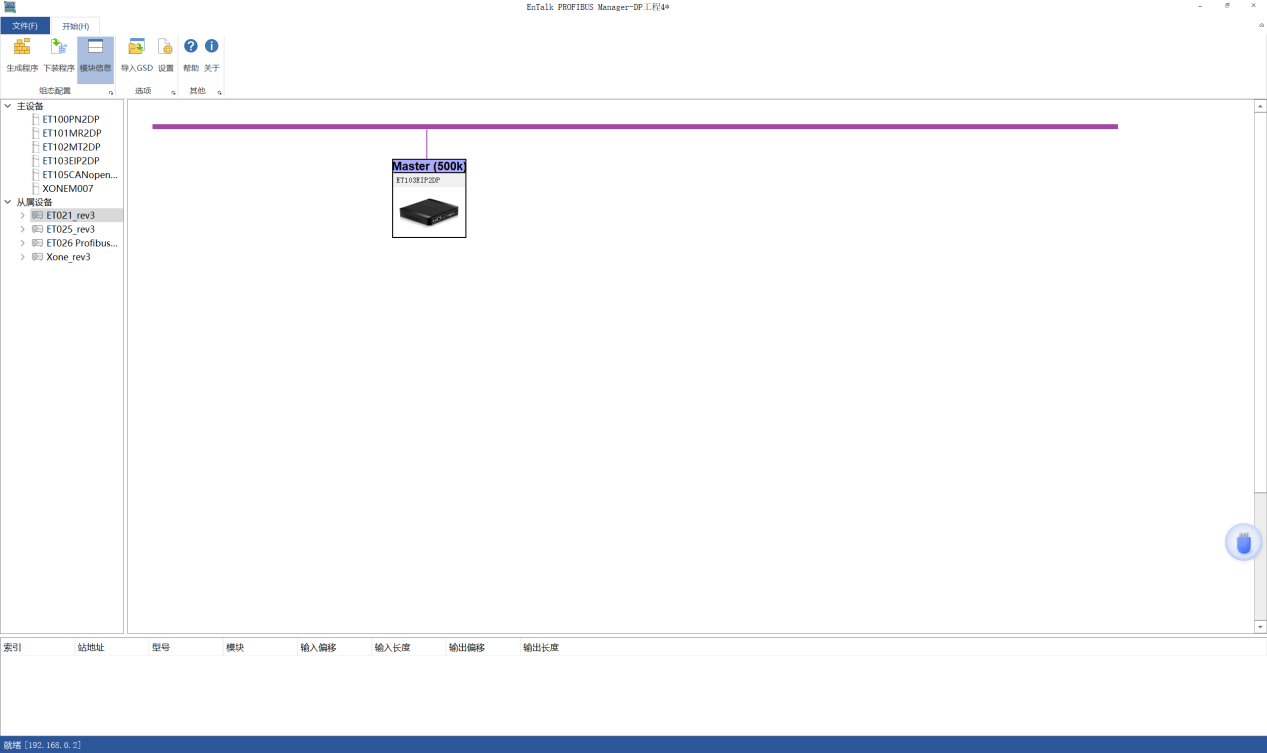

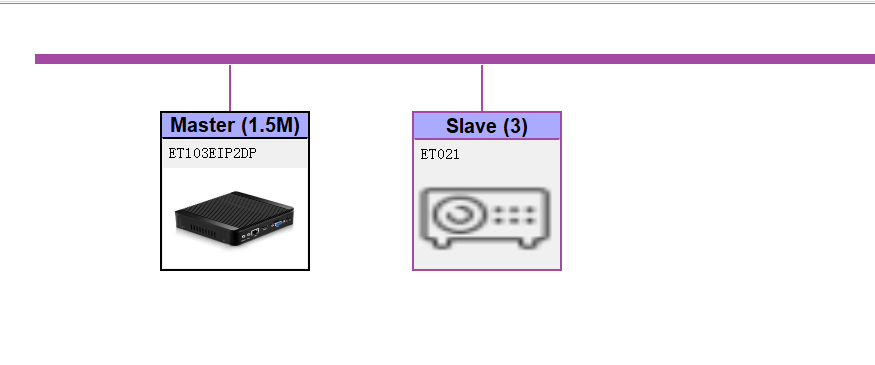

添加PROFIBUS DP主站：在左側設備窗口，選中“主設備”下的“ET103EIP2DP”，按住鼠標左鍵拖拽至右側編輯窗口釋放鼠標，主站模塊
ET103EIP2DP添加成功并生成PROFIBUS總線網絡，如下圖所示；

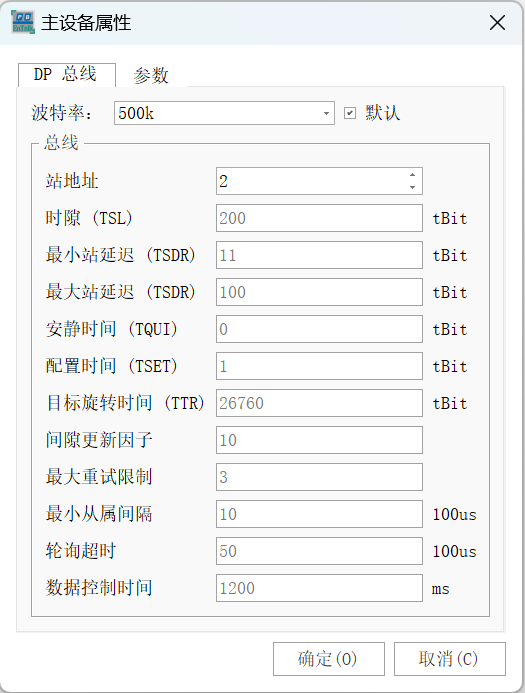

雙擊Master圖標，彈出“主設備屬性”對話框，在“DP總線”標簽頁，包括
總線波特率以及總線參數，默認主站地址為2，默認波特率為500Kbps；選擇下拉框
并選中對應主站的波特率即可；

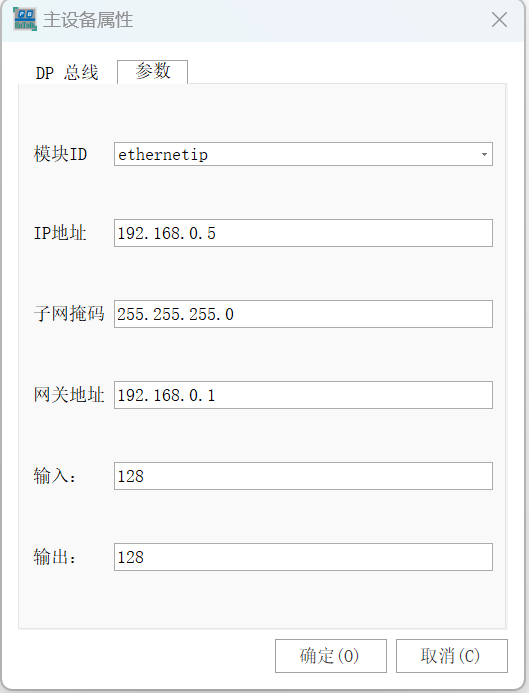

在“參數”標簽頁，配置EtherNet/IP網絡參數，包括IP地址、子網掩碼、網關地址、輸入輸出字節長度，配置完成點擊“確認”，如下圖所示；
添加PROFIBUS DP從站，在設備窗口“從屬設備”下選擇從站模塊（已經正

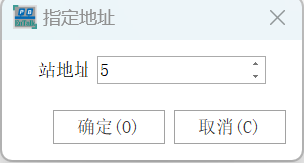

確安裝DP從站GSD文件），按住鼠標左鍵拖拽至編輯窗口，彈出“指定地址”對話框，設置從站地址，點擊“確認”后從站模塊自動加載到DP總線網絡；

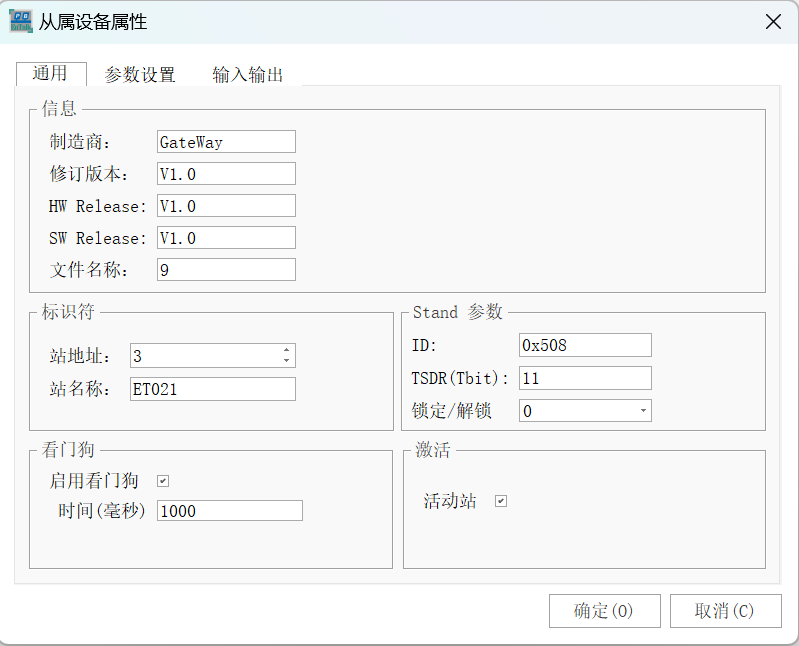

雙擊Slave圖標，彈出“從站設備屬性”對話框，在“通用”標簽頁，包含從站信息、標識符、Stand參數、看門狗等參數；

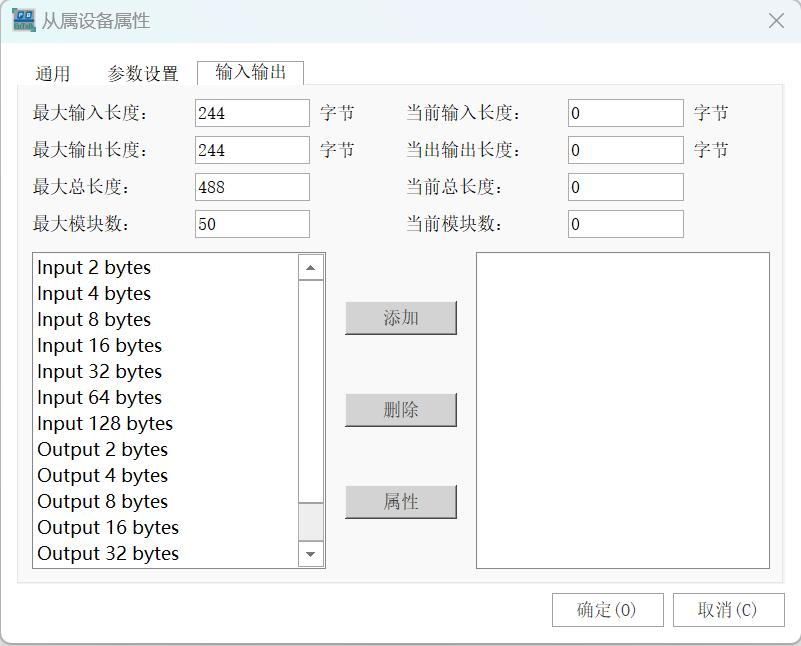

在“輸入輸出”標簽頁，為從站設備組態通訊映射區，在左側通訊區列表中選擇通訊子模塊，選擇“input 8 bytes”，點擊“添加”即可加載完成，同樣操作添加“output 8 bytes”，如下圖所示：

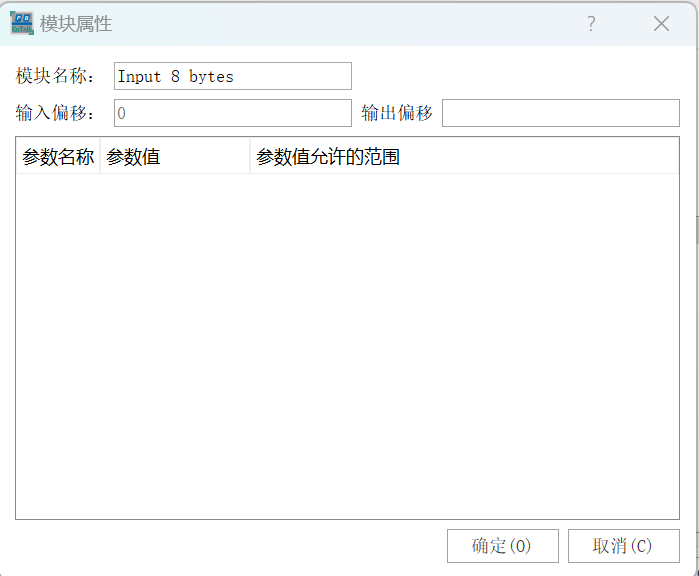

選中通訊子模塊，點擊“屬性”，在模塊屬性中查看或者修改輸入輸出偏移參數，如下圖所示；
|
項目 |
描述 |
|
模塊名稱 |
從站中添加的輸入輸出子模塊 |
|
偏移地址 |
PROFIBUS DP輸入/輸出起始偏移，例如添加input 8 bytes 偏移起始為0：即從第0字節起始連續8字節 |

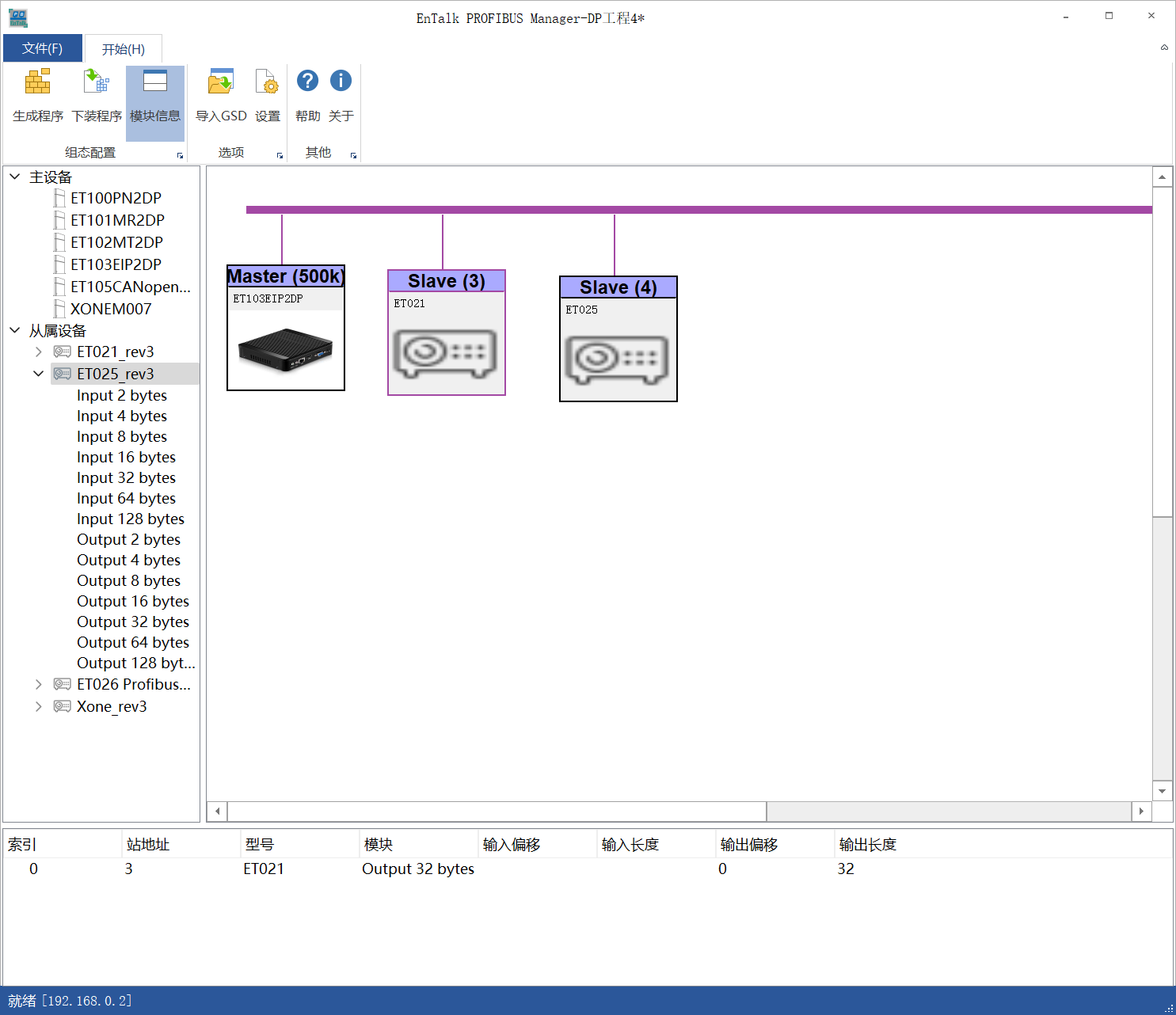

完成從站組態后，選中相應從站，可在描述窗口顯示從站屬性參數；
選中Master圖標，可在描述窗口顯示所以配置從站屬性參數；
4.4.5 通訊設置
1. 在工具欄中點擊“生成程序”按鈕；

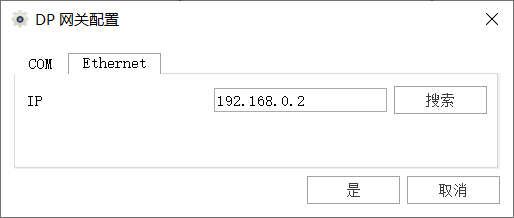

2. 點擊菜單欄“設置”選擇Ethernet；

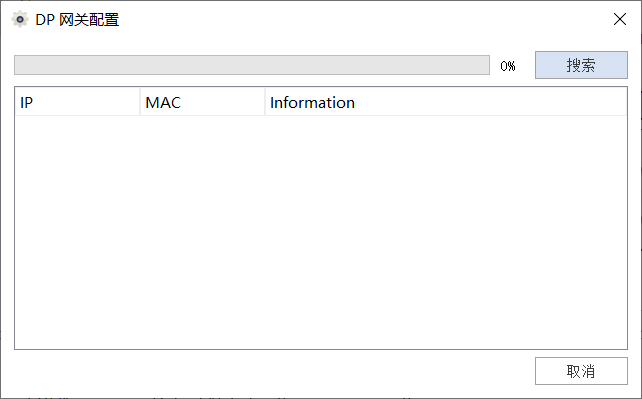

3. 點擊“搜索”，彈出如下界面后再次點擊搜索網關模塊，成功搜索網關后雙擊模塊信息，返回后點擊“是”；
4. 點擊工具欄的“下載程序”。
o EtherNet/IP側（羅克韋爾FactoryTalk）：
§ 創建生產者/消費者標簽（如Pump_Speed_SET、FlowRate_ACT），通過CIP Sync實現時間戳同步。
2. 遠程監控邏輯
o 中央PLC通過網關下發泵速指令，同時采集流量、壓力數據（Modbus寄存器映射至EtherNet/IP標簽）。
o 啟用網關的數據緩存功能，在網絡中斷時暫存30秒數據，恢復后自動補傳。
3. 安全與維護
o 配置VPN隧道加密網關與PLC間通信，符合IEC 62443標準。
o 通過網關Web界面遠程診斷DP從站狀態（如變頻器故障代碼E.OL1）。
4. 效果與優化
· 響應速度：遠程指令下發至泵站執行延遲＜200ms，滿足SCADA實時性要求。
· 運維效率：故障排查時間縮短50%，減少現場巡檢頻率。
五、總結
捷米特JM-DPM-EIP網關模塊的核心價值：
1. 協議無縫轉換：實現Profibus DP設備與EtherNet/IP生態高效互通。
2. 高兼容性：支持西門子、施耐德、歐姆龍等主流PLC品牌。
3. 靈活部署：適配星型、線性、冗余網絡，滿足嚴苛工業環境需求。
4. 數據安全保障：內置加密與診斷功能，符合工業信息安全標準
