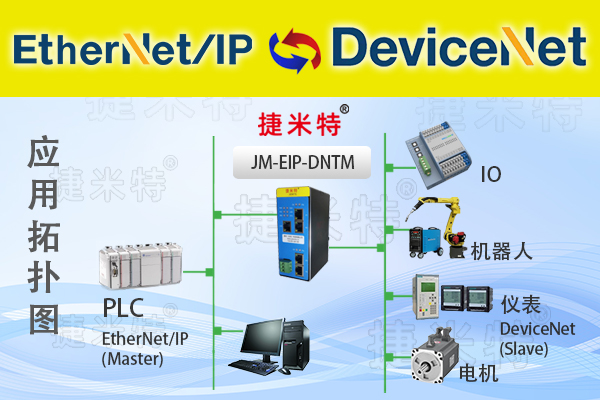

捷米特JM-EIP-DNTM網關模塊的出現解決了這一難題。它就像一個語言翻譯官，將Ethernet/IP協議與Devicenet協議進行相互轉換，使得PLC能夠順利地對焊機下達指令。通過這種連接方式，PLC可以實時監控焊機的工作狀態，如電流、電壓、焊接時間等參數，一旦發現異常，能及時調整參數或發出警報，保障焊接質量的穩定性。
一、網關介紹：
Ø 捷米特JM-EIP-DNTM設備在EtherNet/IP 一側為EtherNet/IP 從站，在DeviceNet一側可以作為DeviceNet主站。支持標準的 EtherNet/IP 協議。
Ø 支持最大的輸入字節數為256字節，最大的輸出字節為256字節；
Ø DeviceNet參數規格：
支持波特率：125kbit/s, 250kbit/s, 500kbit/s
最大連接數：63個從站
輸入數據最大：1440字節
輸出數據最大：1440字節
單個從站輸入最大：128字節
單個從站輸出最大：128字節
供電：24VDC(±5％)，最大功率 3.5W
工作環境溫度：-25～55℃，濕度≤95%
防護等級：IP20
二、配置步驟

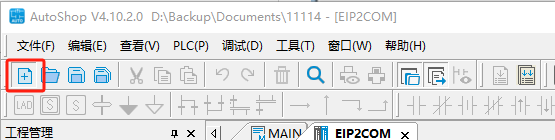

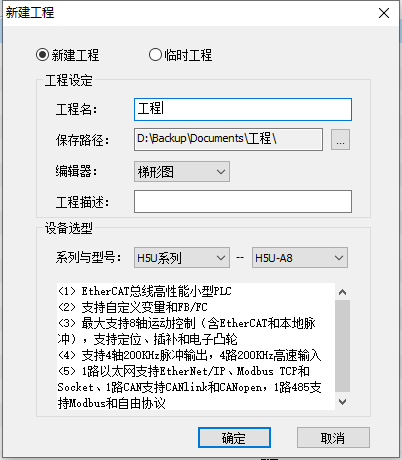

首先打開編程軟件：AutoShop，新建一個工程，填寫工程名稱，選擇使用的PLC

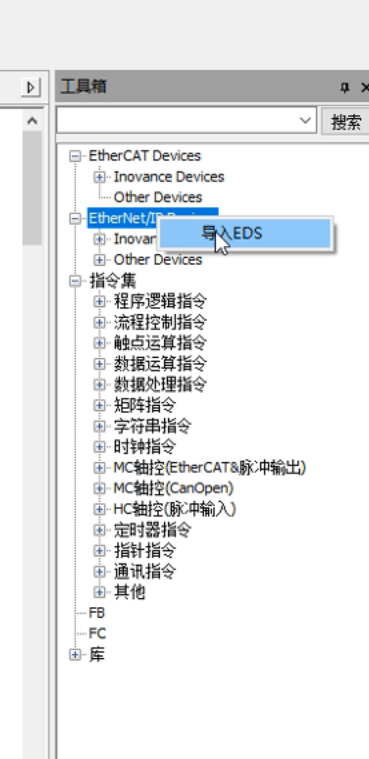

右鍵EtherNet/IP Devices，點擊導入EDS，選擇EDS--打開

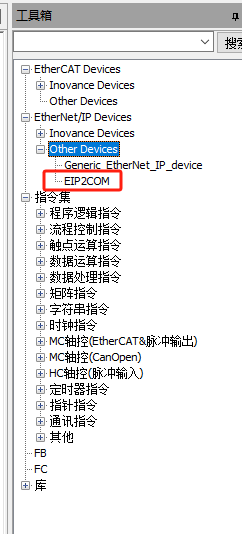

可以看到這里已經添加成功

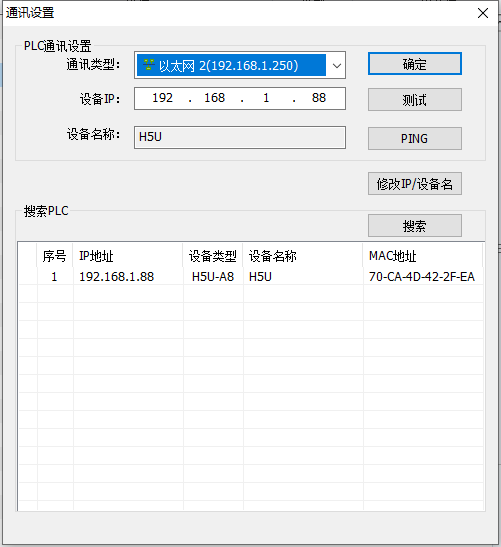

接下來進行連接PLC連接，工具下，通訊設置，通訊類型選擇連接PLC的以太網卡，在下方搜索PLC，點擊搜索，再點擊測試，顯示已連通就可以了，

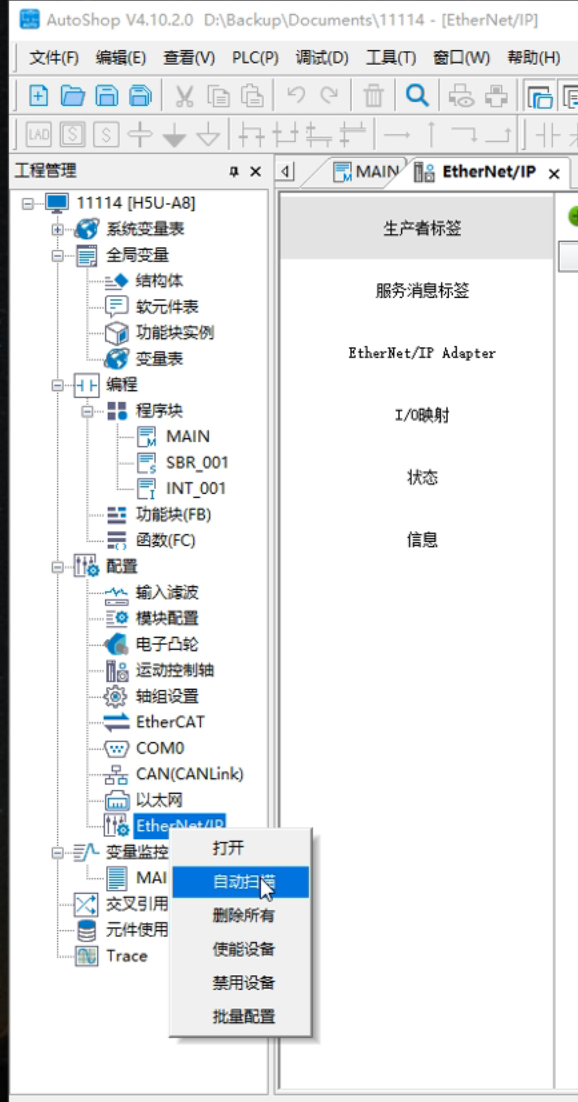

在項目樹下右鍵EtherNet/IP，點擊自動掃描。

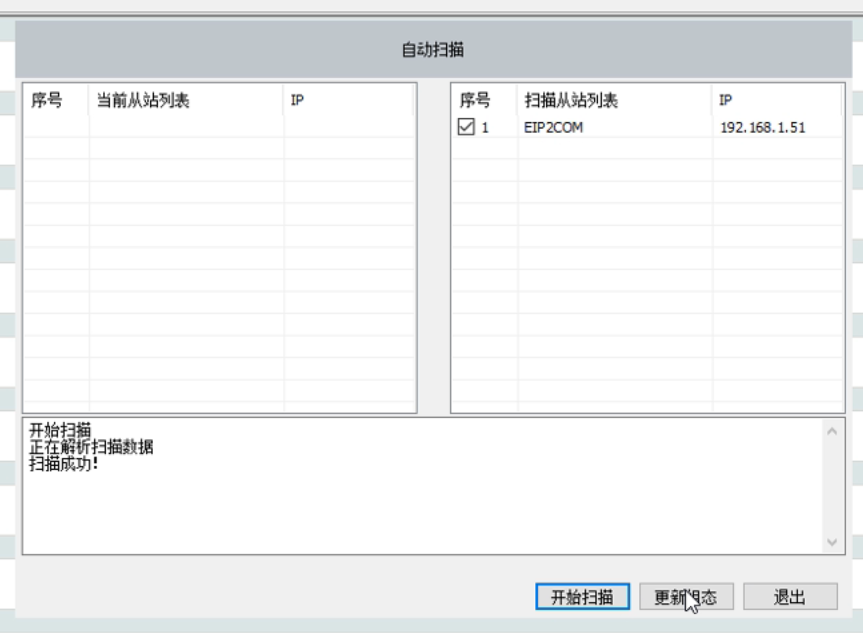

開始掃描，等待一會，可以看到我們掃描出來的網關，點擊選擇，更新組態，

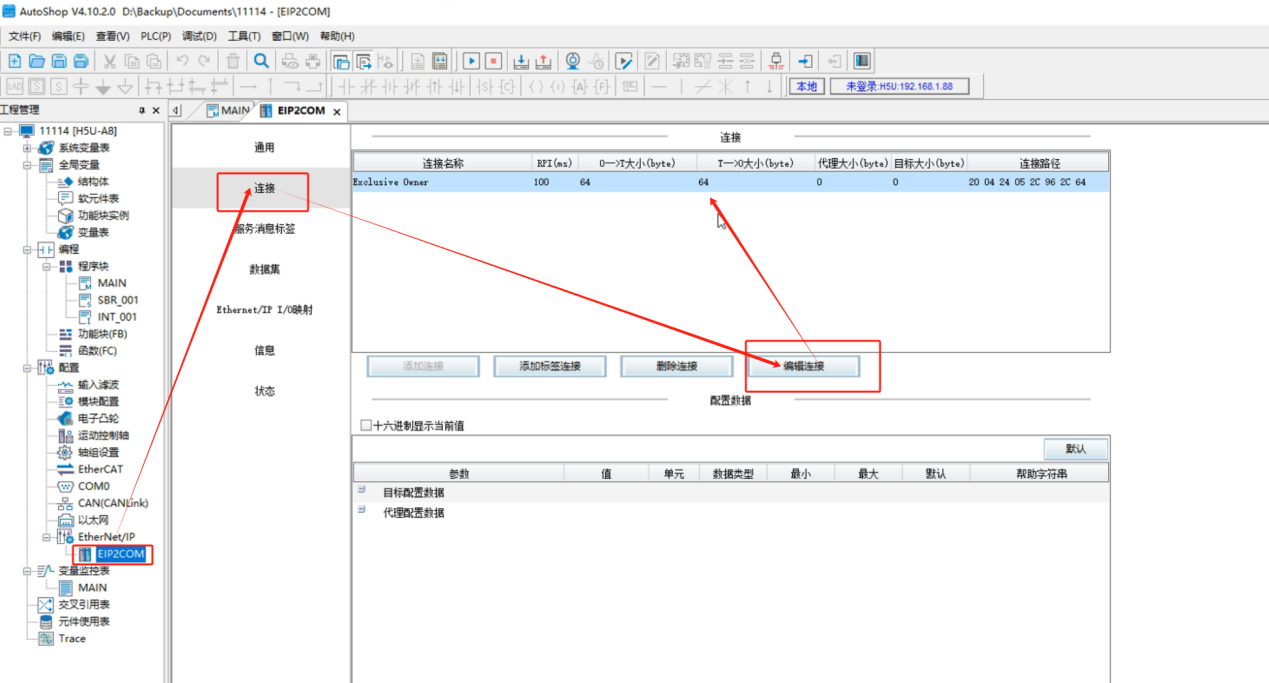

這里就看到了添加的設備，雙擊選擇，點到連接，設置長度
PLC中就設置完畢了，接下來設置網關，打開配置軟件，新建工程，選擇EIP-DNTMbasic v1.3.0，

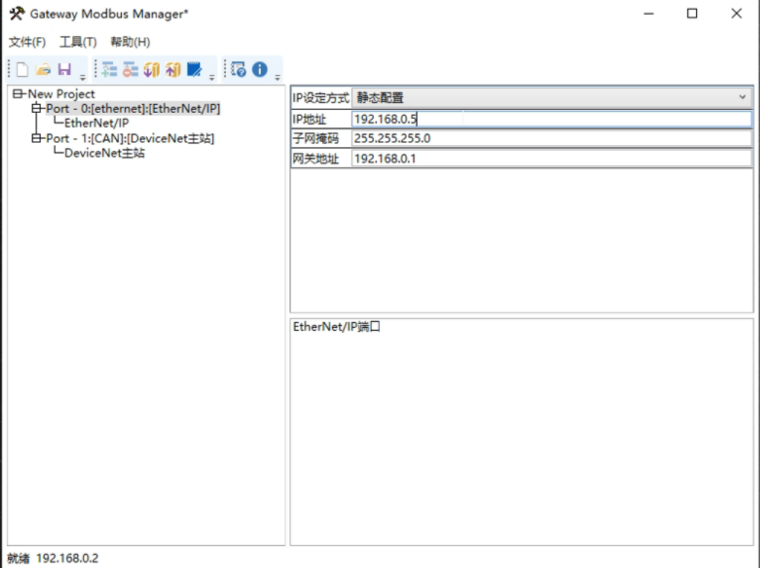

設置EtherNet/IP端的IP地址，子網掩碼和網關，以及輸入輸出的長度，跟PLC中設置的保持一致。

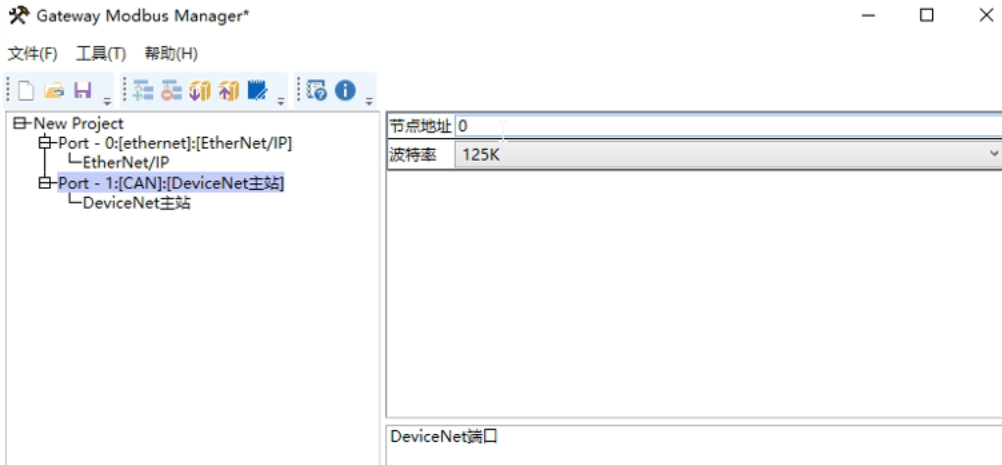

然后設置Devicenet主站的節點地址以及波特率，

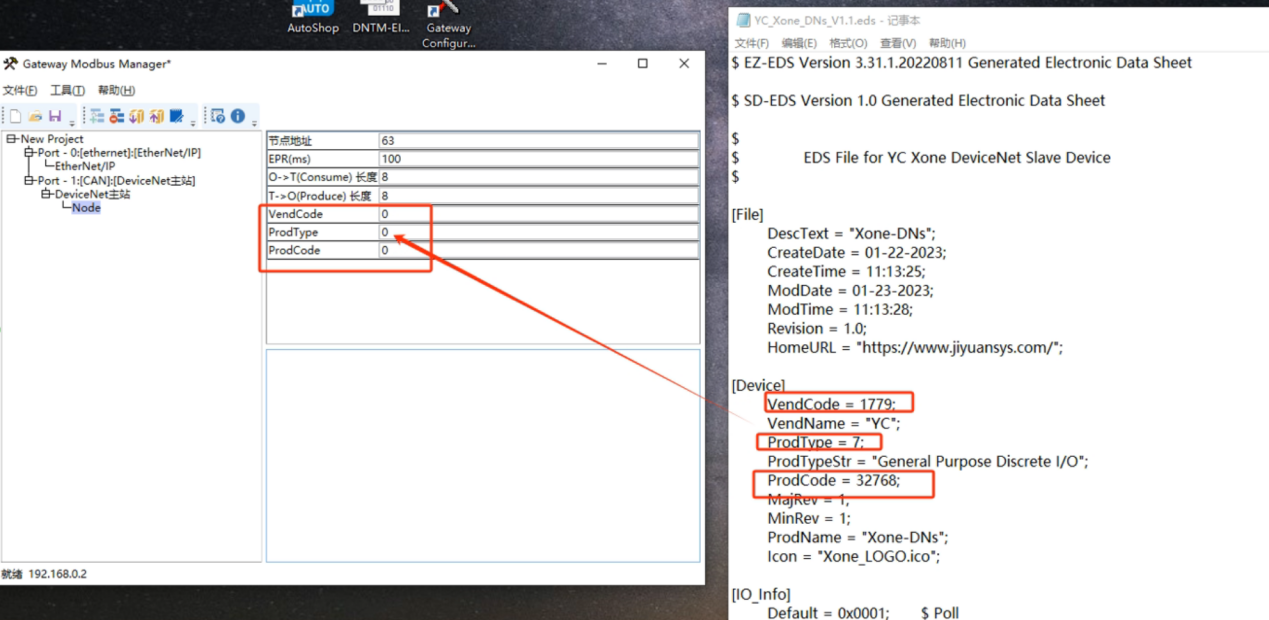

右鍵Devicenet主站添加一個從站，設置對應參數。

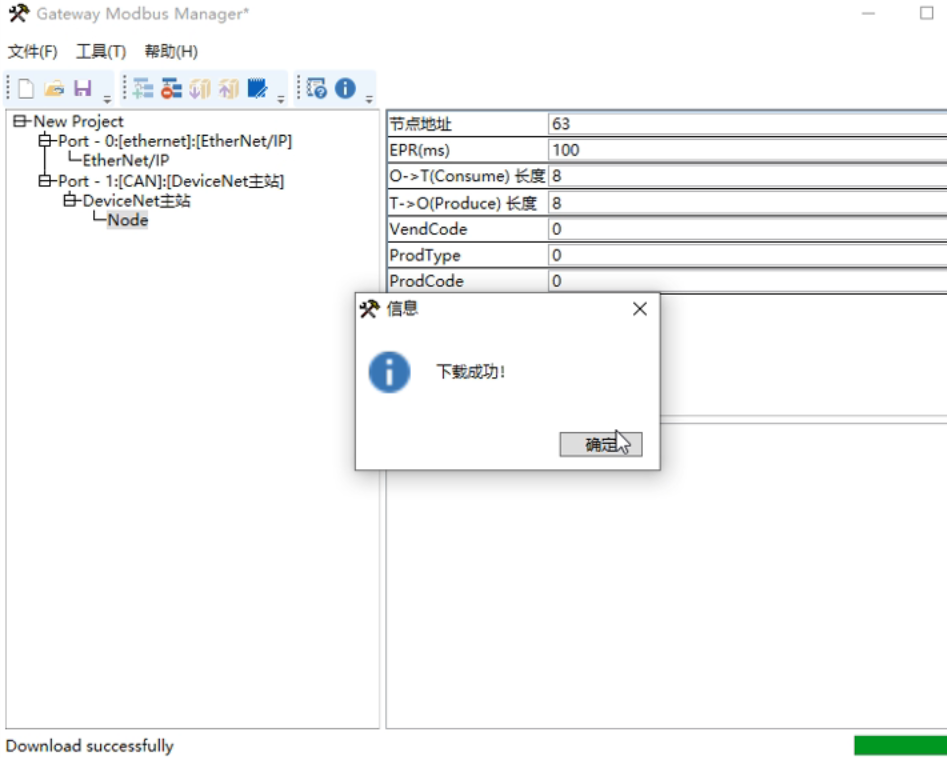

點擊工具下通訊設置，搜索到網關，雙擊選擇，選擇后，點擊工具—下載，顯示下載成功，網關配置完成
雖然配置過程涉及一些專業操作，但只要按照說明書逐步進行，就能實現穩定的連接與控制。這種基于捷米特網關的連接方案，為工業生產帶來了更高的自動化水平和生產效益。
